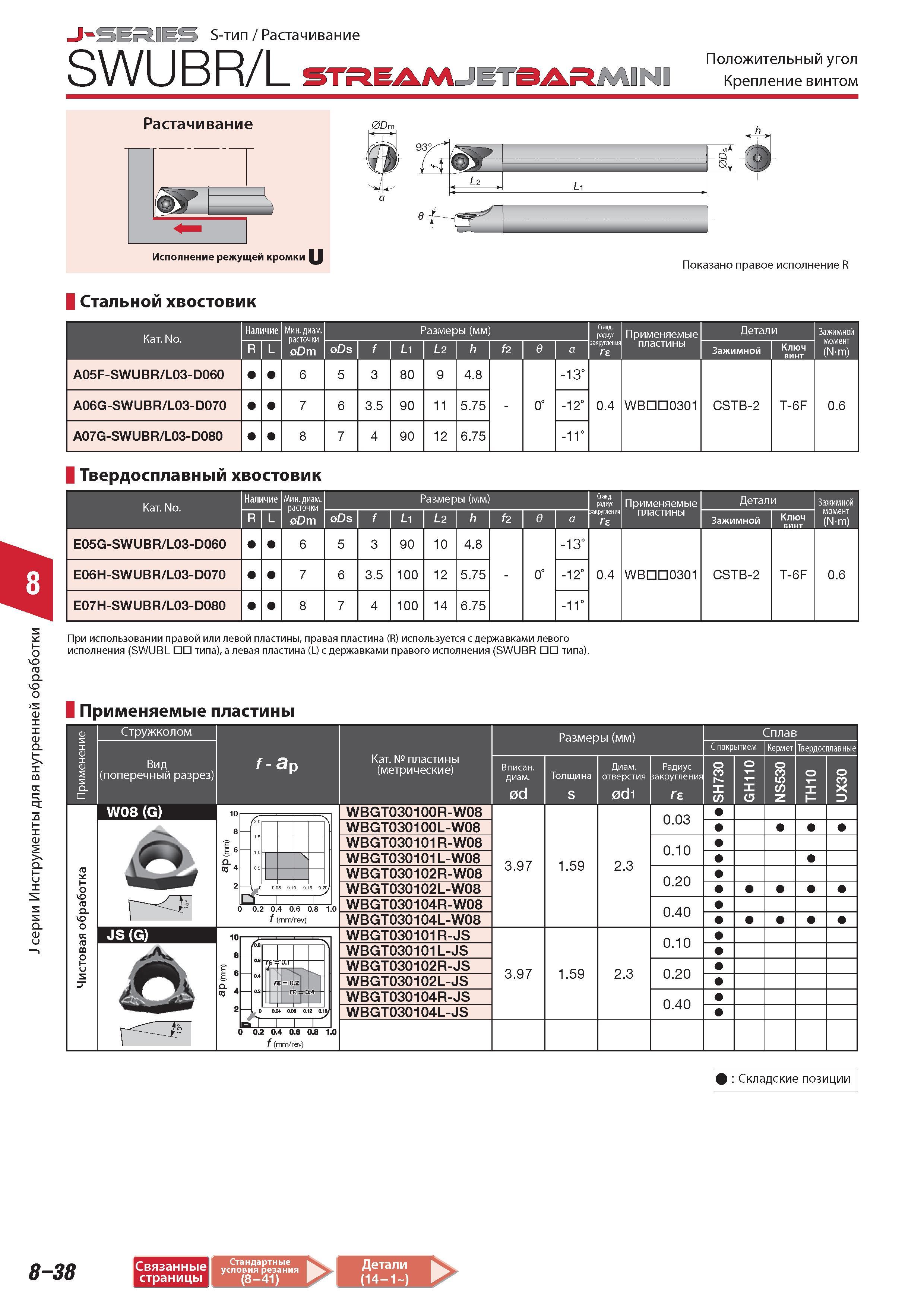

Инструменты Tungaloy для внутренней обработки J-SERIES S-тип Растачивание SWUBR/L TREAMJ ET3ARMINI Положительный угол Крепление винтом Растачивание Исполнение режущей кромки Dm 93 - L J L1 sj Показано правое исполнение R Стальной хвостовик а в Наличие Минимальный диаметр расточки Dm Размеры (мм) Стандартный радиус Применяемые Детали Зажимной R/L Ds f Li L2 h f2 в a закругления re пластины Зажимной Ключ (N-m) A05F-SWUBR L03-D060 6 5 3 80 9 4.8 -13 A06G-SWUBR L03-D070 7 6 3.5 90 11 5.75 - 0 -12 0.4 WBDD0301 CSTB-2 T-6F 0.6 A07G-SWUBR L03-D080 8 7 4 90 12 6.75 -11 Твердосплавный хвостовик Наличие Минимальный диаметр расточки Dm Размеры (мм) Стандартный радиус Применяемые Детали Зажимной R/L Ds f Li L2 h f2 в a re пластины Зажимной Ключ (N-m) E05G-SWUBR L03-D060 6 5 3 90 10 4.8 -13 E06H-SWUBR L03-D070 7 6 3.5 100 12 5.75 - 0 -12 0.4 WBDD0301 CSTB-2 T-6F 0.6 E07H-SWUBR L03-D080 8 7 4 100 14 6.75 -11 При использовании правой или левой пластины правая пластина (R) используется с державками левого исполнения (SWUBL типа) а левая пластина (L) с державками правого исполнения (SWUBR типа). Применяемые пластины Стружколом Вид (поперечный разрез) и с W08 (G) О V а р V о сс а в О JS (G) 0 0.2 0.4 0.6 0.8 1.0 f ( mm/rev) CCS 1 1 02. 0.4 0.6 0.8 1.0 f ( mm/rev) Категория пластины (метрические) WBGT030100R-W08 WBGT030100L-W08 WBGT030101R-W08 WBGT030101L-W08 WBGT030102R-W08 WBGT030102L-W08 WBGT030104R-W08 WBGT030104L-W08 WBGT030101R-JS WBGT030101L-JS WBGT030102R-JS WBGT030102L-JS WBGT030104R-JS WBGT030104L-JS Размеры (мм) Диам. Толщина отверстия d s 0di 3.97 3.97 1.59 1.59 2.3 2.3 0.03 0.10 0.20 0.40 Сплав С покрытием Кермет Твердосплавные 1- 1- X О z 0.10 0.20 0.40 Складские позиции 8-38 Связанные у Стандартные словия резания Детали страницы (8-41) (14-1 ) 1 J серии
