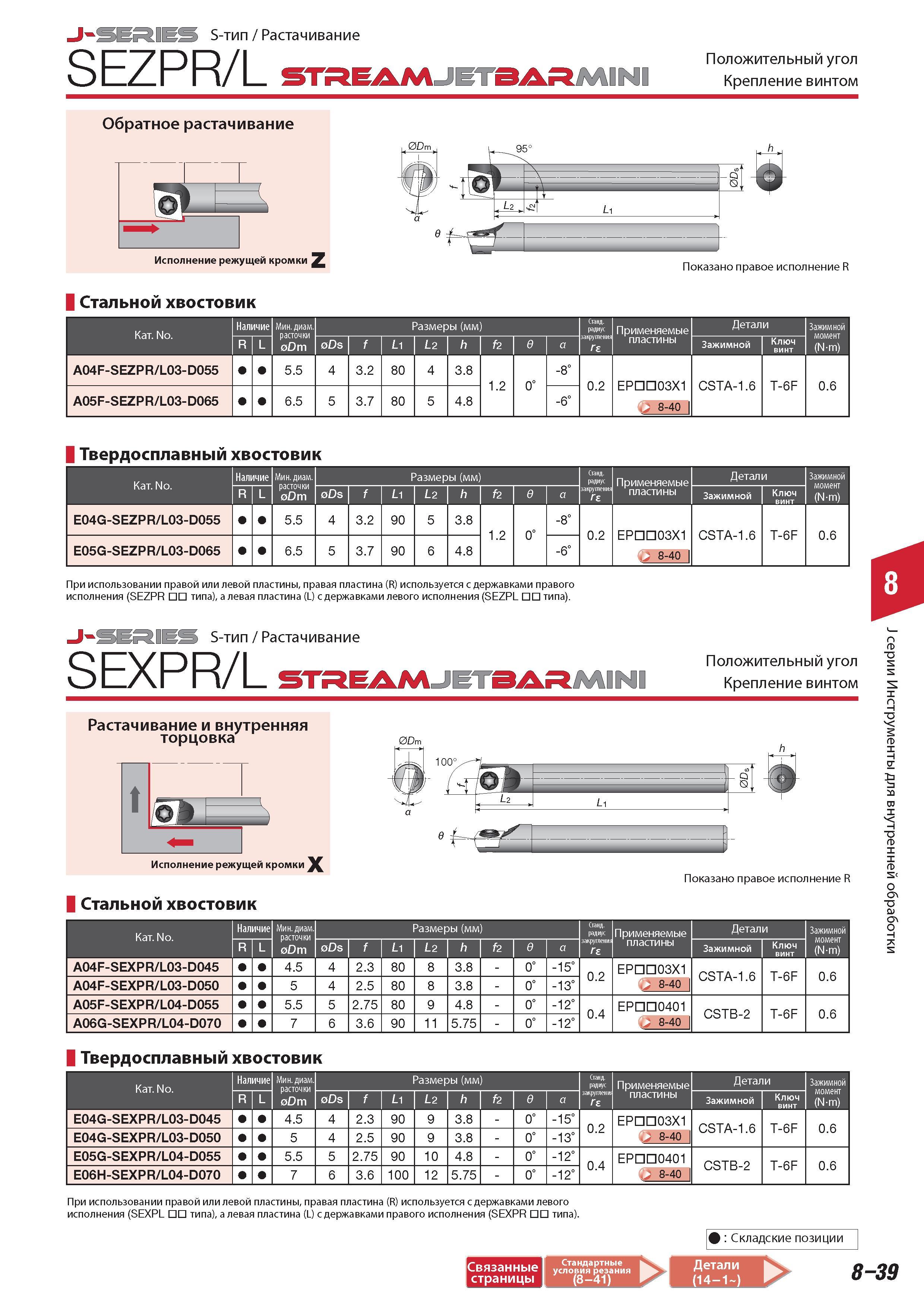

Растачивание Положительный угол Tungaloy SEZPR/L STREAMJETBARMINI J-SERIES S-тип Крепление винтом Исполнение режущей кромки 2 Стальной хвостовик Показано

Растачивание Положительный угол Tungaloy SEZPR/L STREAMJETBARMINI J-SERIES S-тип Крепление винтом Исполнение режущей кромки 2 Стальной хвостовик Показано правое исполнение R h Категория Наличие R l Минимальный диаметр расточки Dm A04F SEZPR L03 D055 5.5 A05F SEZPR L03 D065 6.5 Размеры (мм) Стандартный радиус Ds f Li L2 h f2 в a re 4 3.2 80 4 3.8 1.2 0 -8 0.2 5 3.7 80 5 4.8 -6 Применяемые Детали Зажимной пластины Зажимной Ключ винт момент (N-m) EPDD03X1 CSTA-1.6 T-6F 0.6 8-40 Твердосплавный хвостовик Категория Наличие Минимальный диаметр Размеры (мм) R/L расточки Dm Ds f Li L2 h f2 в a E04G-SEZPR L03-D055 5.5 4 3.2 90 5 3.8 1.2 0 -8 E05G-SEZPR L03-D065 6.5 5 3.7 90 6 4.8 -6 0.2 Применяемые Детали Зажимной момент (N-m) пластины Зажимной Ключ винт EPDD03X1 CSTA-1.6 T-6F 0.6 8-40 J При использовании правой или левой пластины правая пластина (R) используется с державками правого исполнения (SEZPR типа) а левая пластина (L) с державками левого исполнения (SEZPL типа). J SEr lES S-тип Растачивание TREAMJET3ARMINI SEXPR/L Положительный угол Крепление винтом Растачивание и внутренняя торцовка Dm L1 Исполнение режущей кромки Стальной хвостовик Показано правое исполнение R в Наличие Минимальный диаметр расточки Размеры (мм) Стандартный радиус Применяемые Детали Зажимной R/L Dm Ds f Li L2 h f2 в a re пластины Зажимной Ключ винт (N-m) A04F-SEXPR L03-D045 4.5 4 2.3 80 8 3.8 - 0 -15 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 A04F-SEXPR L03-D050 5 4 2.5 80 8 3.8 - 0 -13 8 8-40 A05F-SEXPR L04-D055 5.5 5 2.75 80 9 4.8 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 A06G-SEXPR L04-D070 7 6 3.6 90 11 5.75 - 0 -12 8-40 Твердосплавный хвостовик Наличие Минимальный диаметр расточки Размеры (мм) Стандартный радиус Применяемые Детали Зажимной R/L Dm Ds f Li L2 h f2 в a закругления re пластины Зажимной Ключ винт (N-m) E04G-SEXPR L03-D045 4.5 4 2.3 90 9 3.8 - 0 -15 0.2 EPDD03X1 CSTA-1.6 T-6F 0.6 E04G-SEXPR L03-D050 5 4 2.5 90 9 3.8 - 0 -13 8 8-40 E05G-SEXPR L04-D055 5.5 5 2.75 90 10 4.8 - 0 -12 0.4 EPDD0401 CSTB-2 T-6F 0.6 E06H-SEXPR L04-D070 7 6 3.6 100 12 5.75 - 0 -12 8-40 При использовании правой или левой пластины правая пластина (R) используется с державками левого исполнения (SEXPL типа) а левая пластина (L) с державками правого исполнения (SEXPR типа). Складские позиции Связанные страницы Детали (14-1 ) 8-39 J серии Инструменты для внутренней обработки
