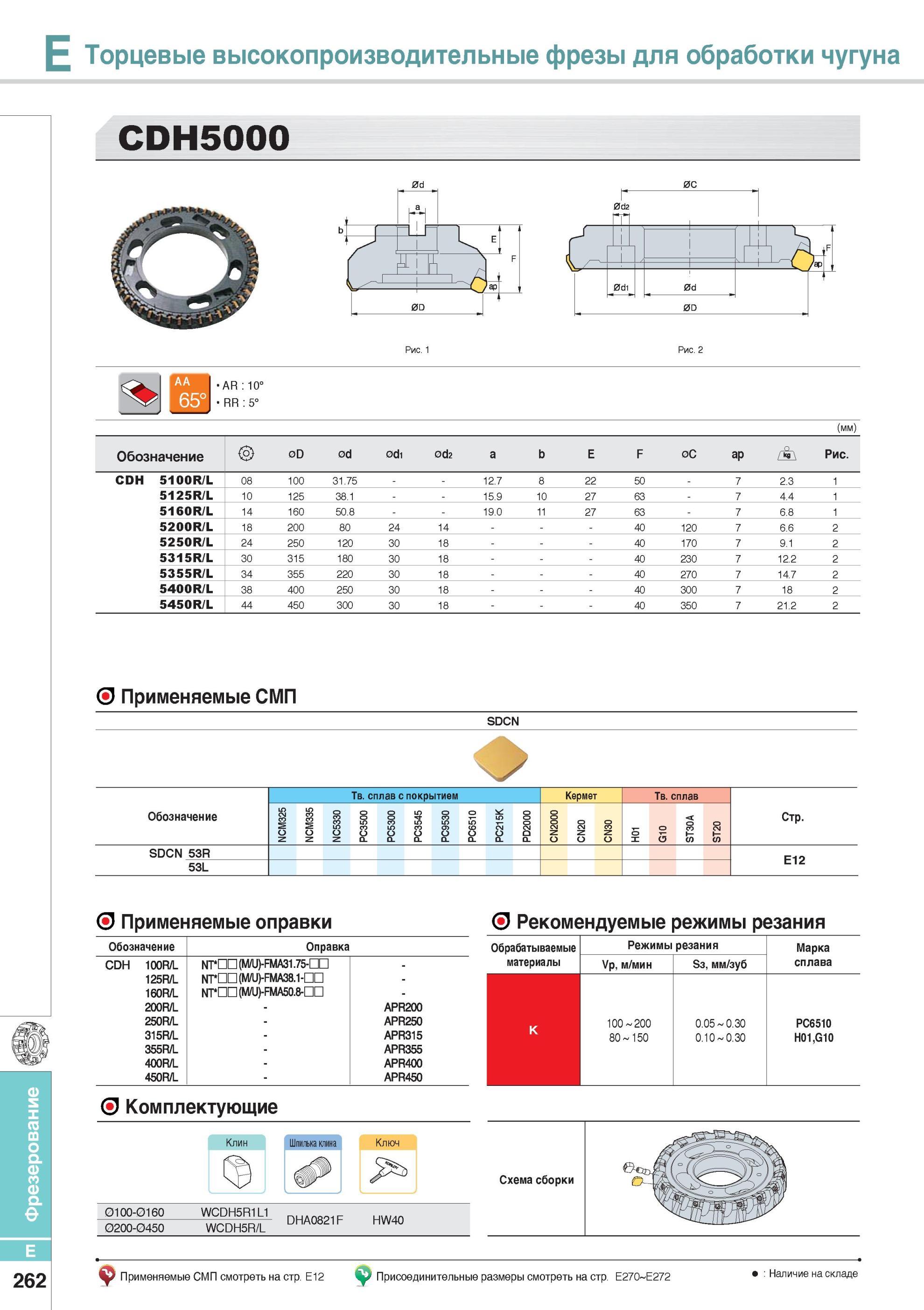

Фрезерование Торцевые высокопроизводительные фрезы для обработки чугуна CDH5000 Фрезы Korloy со сменными режущими пластинами _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 0С AR 10° RR 5° О Применяемые СМП SDCN (мм) Обозначение 0D 0d 0d1 0d2 a b E F 0C ap Рис. CDH 5100R/L 08 100 31.75 12.7 8 22 50 - 7 2.3 1 5125R/L 10 125 38.1 15.9 10 27 63 - 7 4.4 1 5160R/L 14 160 50.8 . - 19.0 11 27 63 - 7 6.8 1 5200R/L 18 200 80 24 14 - 40 120 7 6.6 2 5250R/L 24 250 120 30 18 - 40 170 7 9.1 2 5315R/L 30 315 180 30 18 - 40 230 7 12.2 2 5355R/L 34 355 220 30 18 - 40 270 7 14.7 2 5400R/L 38 400 250 30 18 - 40 300 7 18 2 5450R/L 44 450 300 30 18 - 40 350 7 21.2 2 Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. SDCN 53R 53L О Применяемые оправки О Рекомендуемые режимы резания Обозначение Оправка CDH 100R/L NFCO (M/U)-FMA31.75-ПП . 125R/L NT nn (M/U)-FMA38.1-nn . 160R/L NrDD (M/U)-FMA50.8-DD - 200R/L - APR200 250R/L - APR250 315R/L - APR315 355R/L - APR355 400R/L - APR400 450R/L - APR450 Обрабатываемые Режимы резания Марка материалы Ур, м/мин Sз, мм/зуб сплава K 100 200 80 150 0.05 0.30 0.10 0.30 PC6510 H01,G10 О Комплектующие Клин Шпилька клина Ключ 0100-0160 WCDH5R1L1 0200-0450 WCDH5R/L DHA0821F HW40 Рис. 1 Рис. 2 E 262 Применяемые СМП смотреть на стр. E12 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Схема сборки
