Торцевые высокопроизводительные фрезы для обработки чугуна PNH4000/5000

Торцевые высокопроизводительные фрезы для обработки чугуна PNH4000/5000

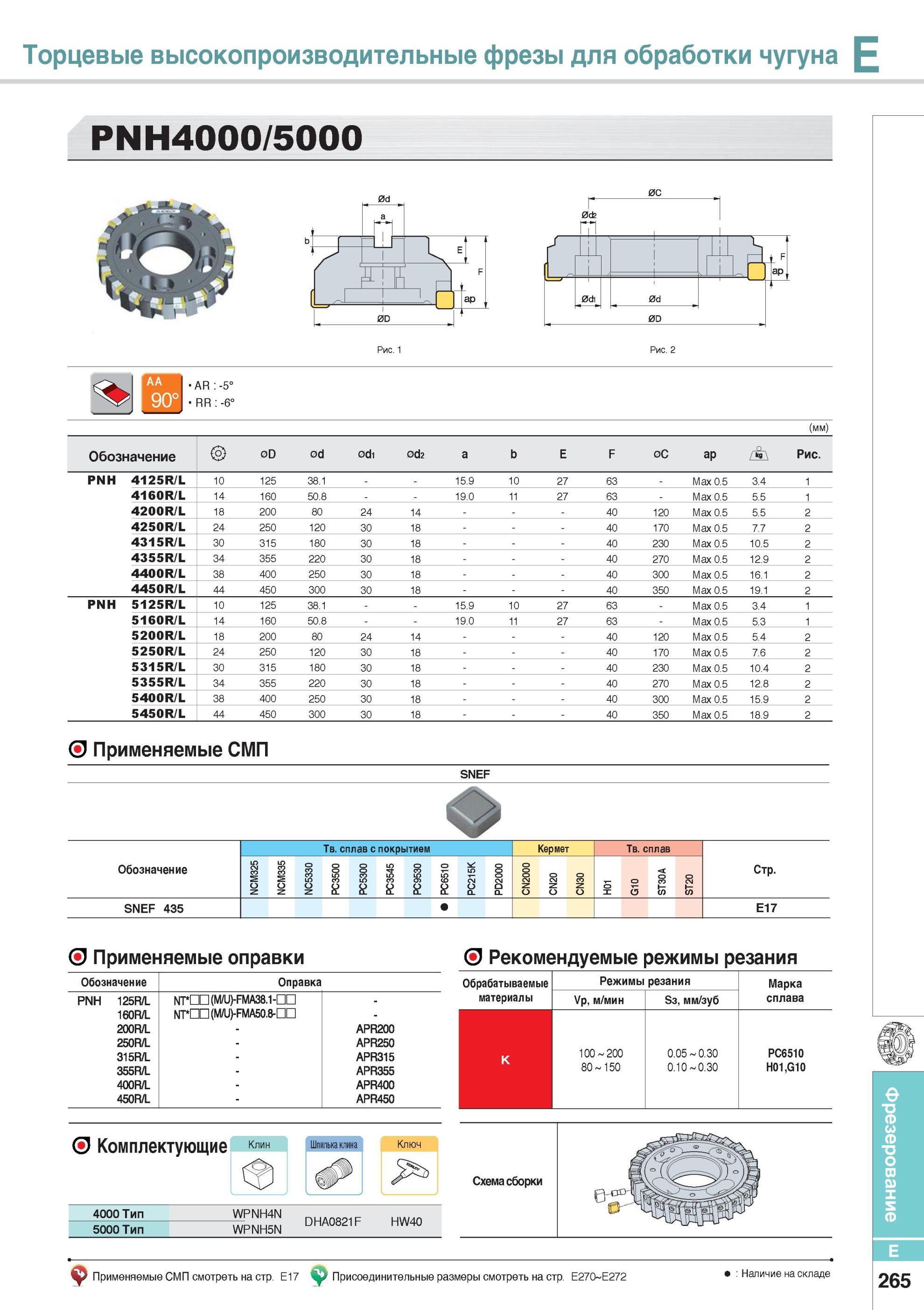

Торцевые высокопроизводительные фрезы для обработки чугуна PNH4000/5000 _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 0С AR -5° RR -6° (мм) Обозначение 0D 0d 0d1 0d2 a b E F 0C ap k\ Рис. PNH 4125R/L 10 125 38.1 15.9 10 27 63 - Max 0.5 3.4 1 4160R/L 14 160 50.8 19.0 11 27 63 - Max 0.5 5.5 1 4200R/L 18 200 80 24 14 - 40 120 Max 0.5 5.5 2 4250R/L 24 250 120 30 18 40 170 Max 0.5 7.7 2 4315R/L 30 315 180 30 18 40 230 Max 0.5 10.5 2 4355R/L 34 355 220 30 18 40 270 Max 0.5 12.9 2 4400R/L 38 400 250 30 18 40 300 Max 0.5 16.1 2 4450R/L 44 450 300 30 18 40 350 Max 0.5 19.1 2 PNH 5125R/L 10 125 38.1 15.9 10 27 63 - Max 0.5 3.4 1 5160R/L 14 160 50.8 19.0 11 27 63 - Max 0.5 5.3 1 5200R/L 18 200 80 24 14 40 120 Max 0.5 5.4 2 5250R/L 24 250 120 30 18 40 170 Max 0.5 7.6 2 5315R/L 30 315 180 30 18 40 230 Max 0.5 10.4 2 5355R/L 34 355 220 30 18 40 270 Max 0.5 12.8 2 5400R/L 38 400 250 30 18 40 300 Max 0.5 15.9 2 5450R/L 44 450 300 30 18 40 350 Max 0.5 18.9 2 О Применяемые СМП SNEF Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. SNEF 435 E17 О Применяемые оправки О Рекомендуемые режимы резания Обозначение PNH 125R/L Оправка NT nn (M/U)-FMA38.1-nn Обрабатываемые материалы Режимы резания 7р, м/мин Sз, мм/зуб Марка сплава 160R/L МТ (M/U)-FMA50.8-DD - 200R/L - APFI200 250R/L . APR250 315R/L . 100 200 0.05 0.30 PC6510 355R/L - APR355 80 150 0.10 0.30 H01,G10 400R/L - APR400 450R/L - APR450 О Комплектующие Клин Шпилька клина Ключ 4000 Тип 5000 Тип WPNH4N WPNH5N DHA0821F HW40 Рис. 1 Рис. 2 AA 90° E Применяемые СМП смотреть на стр. E17 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 265 Фрезерование Схемасборки Фрезы Korloy со сменными режущими пластинами
