Фрезерование Торцевые высокопроизводительные фрезы для обработки чугуна DPH5000 Рекомендуемые режимы резания Обозначение

Фрезерование Торцевые высокопроизводительные фрезы для обработки чугуна DPH5000 Рекомендуемые режимы резания Обозначение

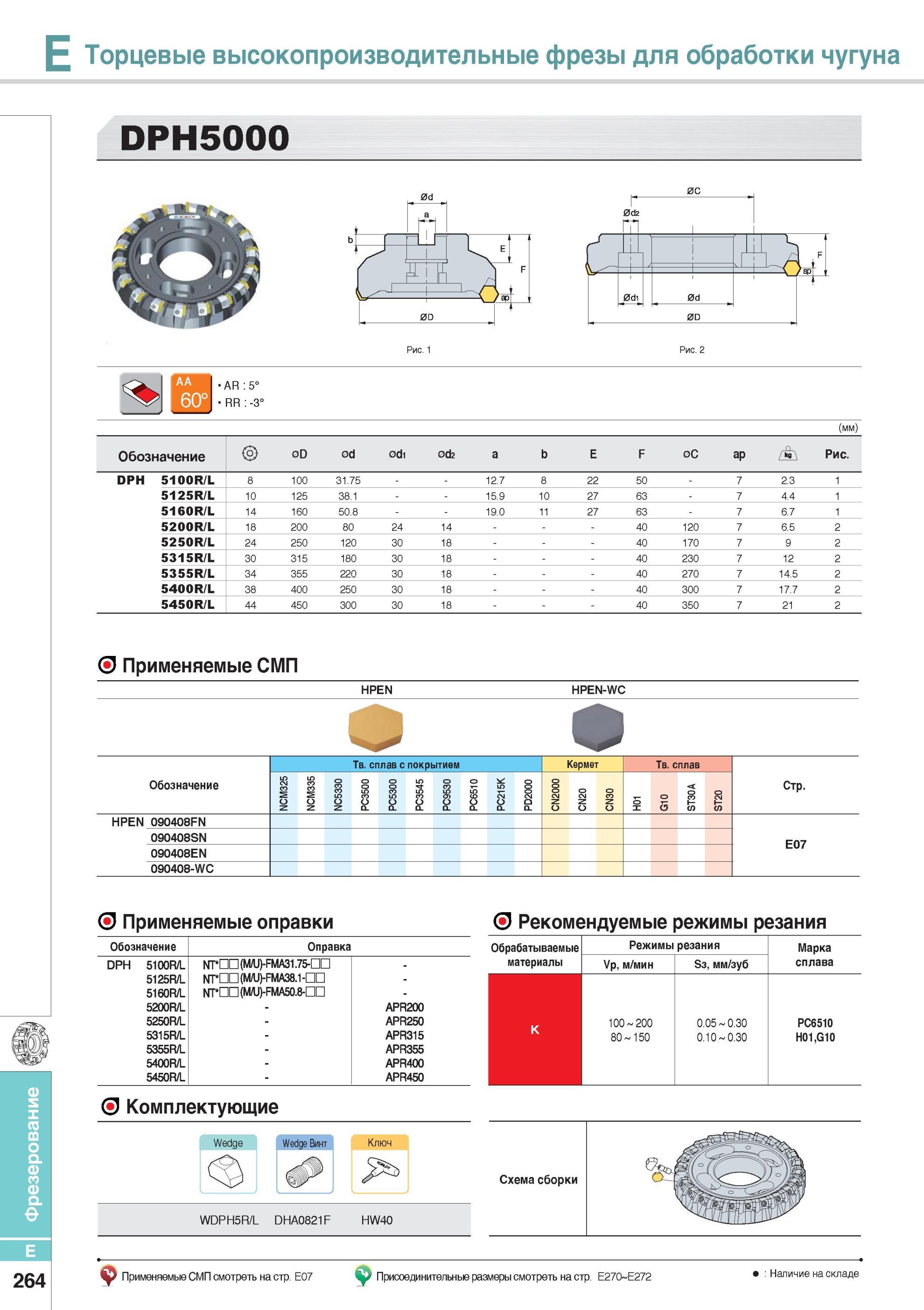

Фрезерование Торцевые высокопроизводительные фрезы для обработки чугуна DPH5000 Рекомендуемые режимы резания Обозначение _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR 5° RR -3° О Применяемые СМП HPEN HPEN-WC (мм) Обозначение 0D 0d 0d1 0d2 a b E F 0C ap f Рис. DPH 5100R/L 8 100 31.75 12.7 8 22 50 - 7 2.3 1 5125R/L 10 125 38.1 15.9 10 27 63 - 7 4.4 1 5160R/L 14 160 50.8 19.0 11 27 63 - 7 6.7 1 5200R/L 18 200 80 24 14 - 40 120 7 6.5 2 5250R/L 24 250 120 30 18 - 40 170 7 9 2 5315R/L 30 315 180 30 18 - 40 230 7 12 2 5355R/L 34 355 220 30 18 - 40 270 7 14.5 2 5400R/L 38 400 250 30 18 - 40 300 7 17.7 2 5450R/L 44 450 300 30 18 - 40 350 7 21 2 Обозначение Твердый сплав с покрытием Кермет Твердый сплав Стр. 55 23 33 MM CC NN 00 30 3 50 53 C C3 NP 05 04 35 53 CC PP 00 31 55 СТ CC о 50 10 22 PP 0 0 000 223 NNN CCC 01 X 0 5 A 0 3 T S 0 2 T S HPEN 090408FN E07 090408SN 090408EN 090408-WC О Применяемые оправки О DPH 5100R/L Оправка МГПП (M/U)-FMA31.75-ПП Обрабатываемые материалы Режимы резания Vр, м/мин Sз, мм/зуб Марка сплава 5125R/L 5160R/L МТ Ш (M/U)-FMA38.1 МГПП (M/U)-FMA50.8-DD 5200R/L - APR200 5250R/L - APR250 K 100 200 0.05 0.30 PC6510 5315R/L 5355R/L APR315 APR355 80 150 0.10 0.30 H01,G10 5400R/L - APR400 5450R/L - APR450 О Комплектующие Wedge Wedge Винт Ключ WDPH5R/L DHA0821F HW40 Рис. 1 Рис. 2 AA 60° E 264 Применяемые СМП смотреть на стр. E07 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Схема сборки Фрезы Korloy со сменными режущими пластинами
