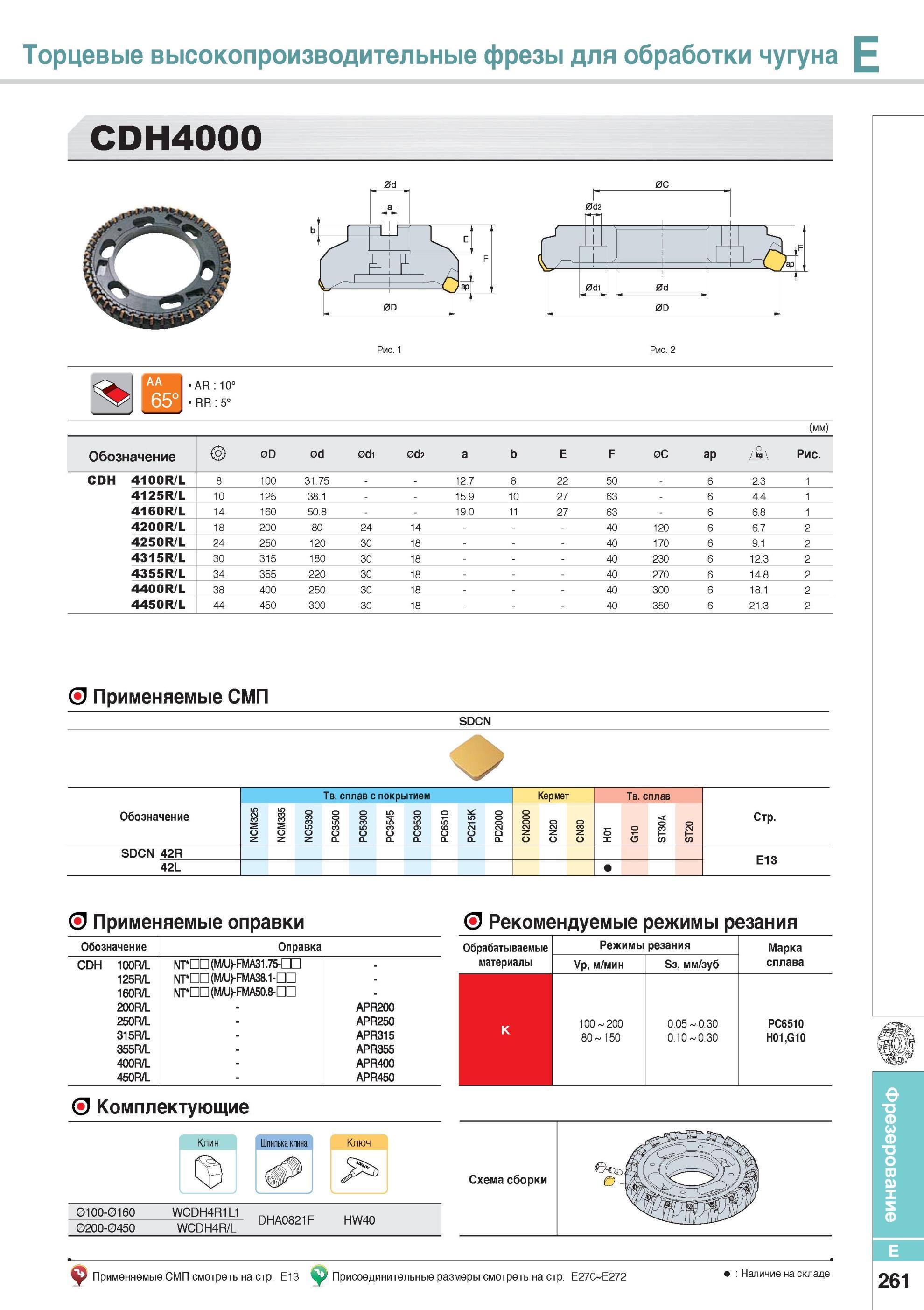

Торцевые высокопроизводительные фрезы для обработки чугуна CDH4000 Фрезерование Схема сборки _ 0С AR 10° RR 5° О Применяемые СМП SDCN (мм) Обозначение 0D 0d 0d1 0d2 a b E F 0C ap Рис. CDH 4100R/L 8 100 31.75 12.7 8 22 50 - 6 2.3 1 4125R/L 10 125 38.1 15.9 10 27 63 - 6 4.4 1 4160R/L 14 160 50.8 19.0 11 27 63 - 6 6.8 1 4200R/L 18 200 80 24 14 - 40 120 6 6.7 2 4250R/L 24 250 120 30 18 - 40 170 6 9.1 2 4315R/L 30 315 180 30 18 - 40 230 6 12.3 2 4355R/L 34 355 220 30 18 - 40 270 6 14.8 2 4400R/L 38 400 250 30 18 - 40 300 6 18.1 2 4450R/L 44 450 300 30 18 - 40 350 6 21.3 2 Обозначение Твердый сплав с покрытием Кермет Твердый сплав Стр. NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 о X 0 5 ST30A ST20 SDCN 42R E13 42L О Применяемые оправки О Рекомендуемые режимы резания Обозначение Оправка CDH 100R/L МГСС (M/UJ-FMA31.75-ПП . 125R/L NT nn(M/U)-FMA38.1-Dn . 160R/L МШС (M/U)-FMA50.8-DD - 200R/L - APFI200 250R/L - APR250 315R/L - APR315 355R/L - APR355 400R/L - APR400 450R/L - APR450 Обрабатываемые материалы Режимы резания Ур, м/мин вз, мм/зуб Марка сплава K 100 200 80 150 0.05 0.30 0.10 0.30 PC6510 H01,G10 О Комплектующие Клин Шпилька клина Ключ 0100-0160 WCDH4R1L1 0200-0450 WCDH4R/L DHA0821F HW40 Рис. 1 Рис. 2 AA 65° E Применяемые СМП смотреть на стр. E13 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 261 Фрезы Korloy со сменными режущими пластинами Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20
