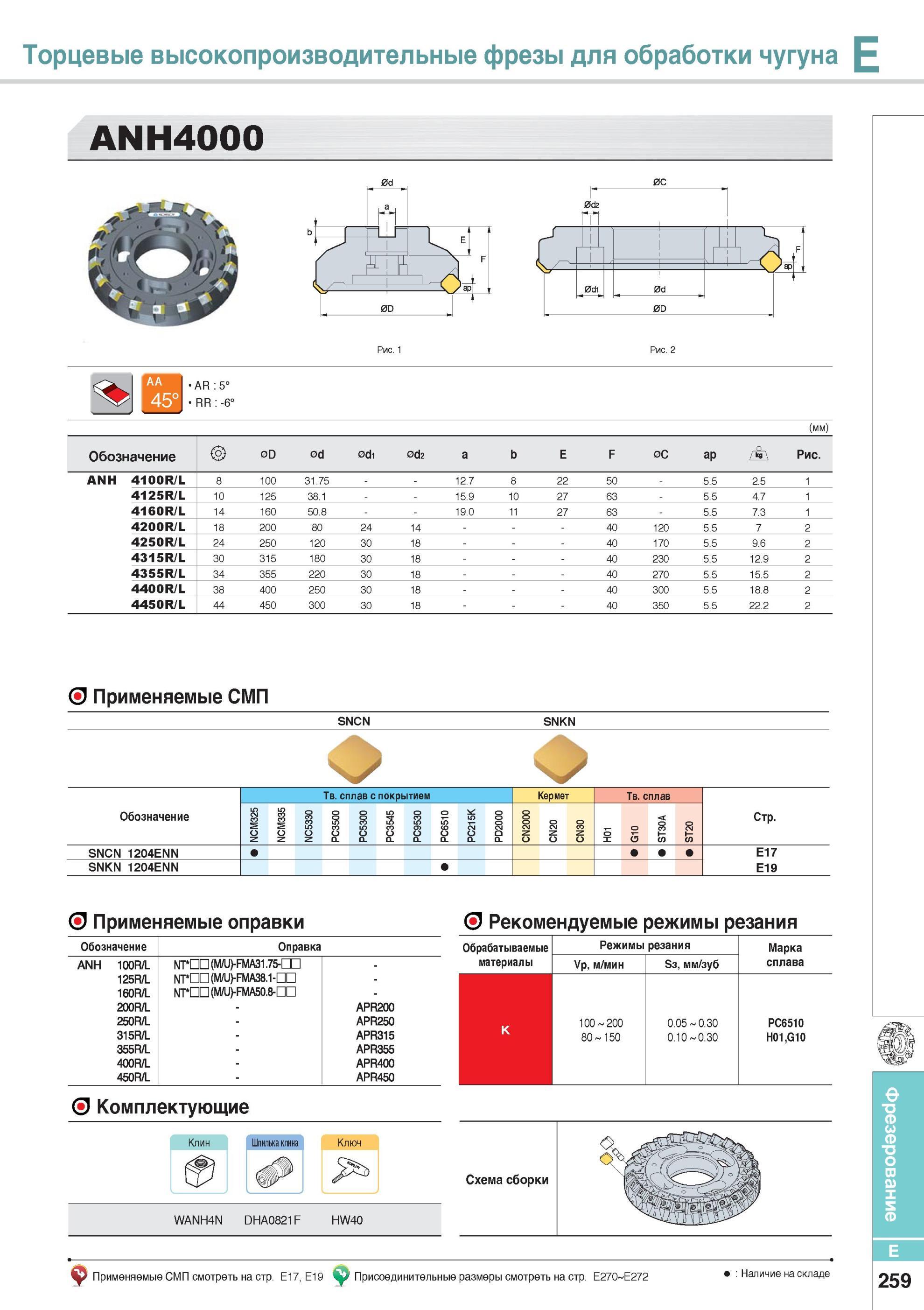

Фрезерный инструмент Торцевые высокопроизводительные фрезы для обработки чугуна ANH4000 _ 0С AR 5° RR -6° (мм) Обозначение Комплектующие Клин Шпилька клина Ключ WANH4N DHA0821F 0D 0d 0d1 0d2 a b E F 0C ap Ъ\ Рис. ANH 4100R/L 8 100 31.75 12.7 8 22 50 - 5.5 2.5 1 4125R/L 10 125 38.1 15.9 10 27 63 - 5.5 4.7 1 4160R/L 14 160 50.8 19.0 11 27 63 - 5.5 7.3 1 4200R/L 18 200 80 24 14 - 40 120 5.5 7 2 4250R/L 24 250 120 30 18 - 40 170 5.5 9.6 2 4315R/L 30 315 180 30 18 - 40 230 5.5 12.9 2 4355R/L 34 355 220 30 18 - 40 270 5.5 15.5 2 4400R/L 38 400 250 30 18 - 40 300 5.5 18.8 2 4450R/L 44 450 300 30 18 - 40 350 5.5 22.2 2 Рис. 1 Рис. 2 AA 45° О Применяемые СМП SNCN SNKN Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. SNCN 1204ENN E17 SNKN 1204ENN E19 О Применяемые оправки О Рекомендуемые режимы резания Обозначение Оправка ANH 100R/L NT nn (M/U)-FMA31.75-ПП . 125R/L NT nn (M/U)-FMA38.1-DD . 160R/L NT nn (MAJ)-FMA50.8-nn - 200R/L - APFI200 250R/L - APR250 315R/L - APR315 355R/L - APR355 400R/L - APR400 450R/L - APR450 Обрабатываемые материалы Режимы резания Ур, м/мин Эз, мм/зуб Марка сплава K 100 200 80 150 0.05 0.30 0.10 0.30 PC6510 H01,G10 О HW40 E Применяемые СМП смотреть на стр. E17, E19 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 259 Фрезерование Схема сборки Фрезы Korloy со сменными режущими пластинами
