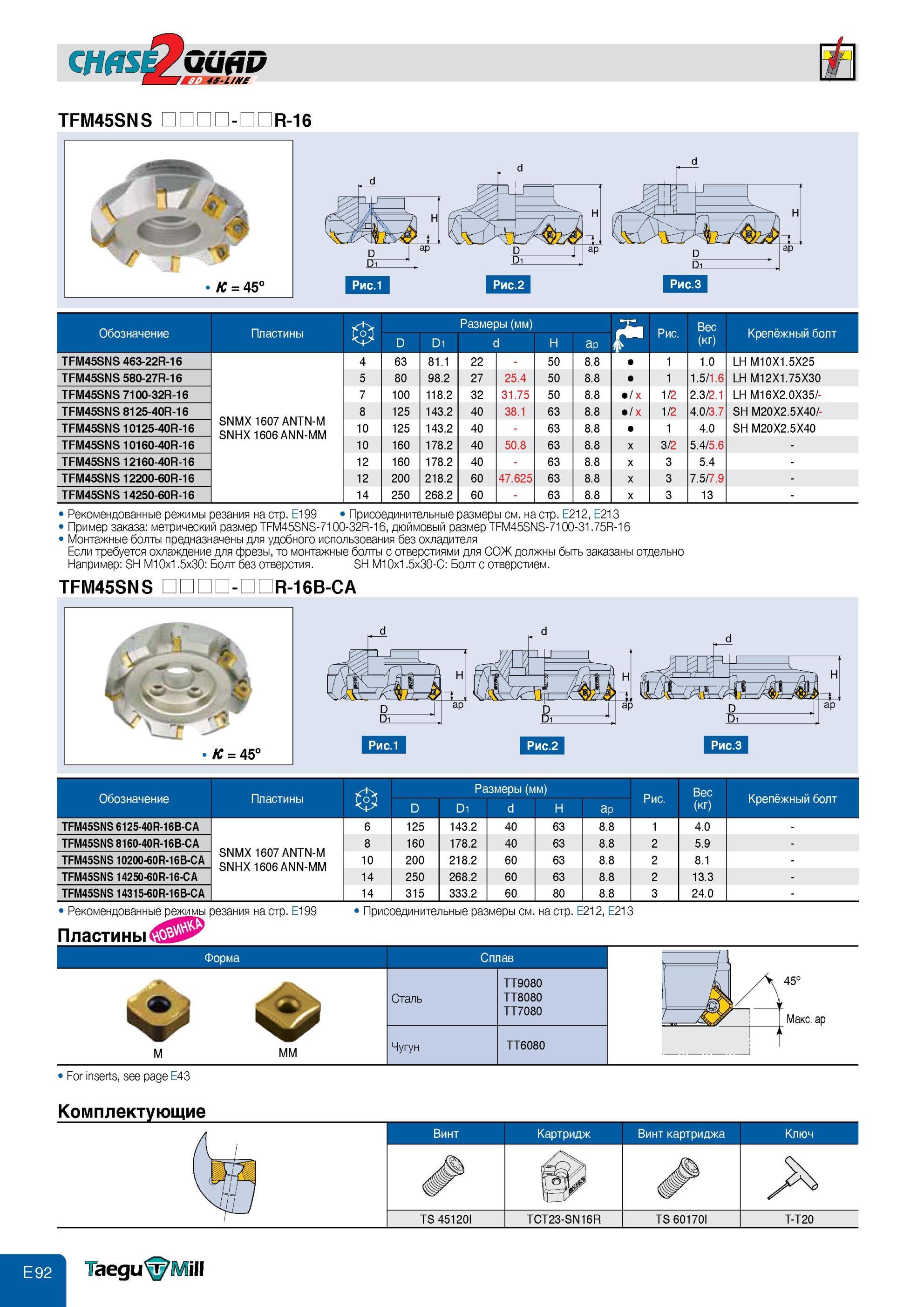

560 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E92 |
|||||
Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры торцевая с креплениФреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры торцевая с креплением на опра 45-1/ЛГС TFM45SNS -R-16 Обозначение Пластины D D1 Размеры (мм) d H ap rl Рис. Вес (кг) Крепёжный болт TFM45SNS 463-22R-16 SNMX 1607 ANTN-M SNHX 1606 ANN-MM 4 63 81.1 22 - 50 8.8 1 1.0 LH M10X1.5X25 TFM45SNS 580-27R-16 5 80 98.2 27 25.4 50 8.8 1 1.5/1.6 LH M12X1.75X30 TFM45SNS 7100-32R-16 7 100 118.2 32 31.75 50 8.8 / x 1/2 2.3/2.1 LH M16X2.0X35/- TFM45SNS 8125-40R-16 8 125 143.2 40 38.1 63 8.8 / x 1/2 4.0/3.7 SH M20X2.5X40/- TFM45SNS 10125-40R-16 10 125 143.2 40 - 63 8.8 1 4.0 SH M20X2.5X40 TFM45SNS 10160-40R-16 10 160 178.2 40 50.8 63 8.8 x 3/2 5.4/5.6 - TFM45SNS 12160-40R-16 12 160 178.2 40 - 63 8.8 x 3 5.4 - TFM45SNS 12200-60R-16 12 200 218.2 60 47.625 63 8.8 x 3 7.5/7.9 - TFM45SNS 14250-60R-16 14 250 268.2 60 - 63 8.8 x 3 13 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM45SNS-7100-32R-16, дюймовый размер TFM45SNS-7100-31.75R-16 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. TFM45SNS - R-16B-CA Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45SNS 6125-40R-16B-CA SNMX 1607 ANTN-M SNHX 1606 ANN-MM 6 125 143.2 40 63 8.8 1 4.0 - TFM45SNS 8160-40R-16B-CA 8 160 178.2 40 63 8.8 2 5.9 - TFM45SNS10200-60R-16B-CA 10 200 218.2 60 63 8.8 2 8.1 - TFM45SNS14250-60R-16-CA 14 250 268.2 60 63 8.8 2 13.3 - TFM45SNS14315-60R-16B-CA 14 315 333.2 60 80 8.8 3 24.0 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Пластины Форма Сплав TT9080 Сталь TT8080 к J t TT7080 м мм Чугун TT6080 For inserts, see page E43 Комплектующие Винт Картридж Винт картриджа Ключ # # TS 45120I TCT23-SN16R TS 60170I T-T20 TaeguMill |
|||||
