Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры для фрезерования пл

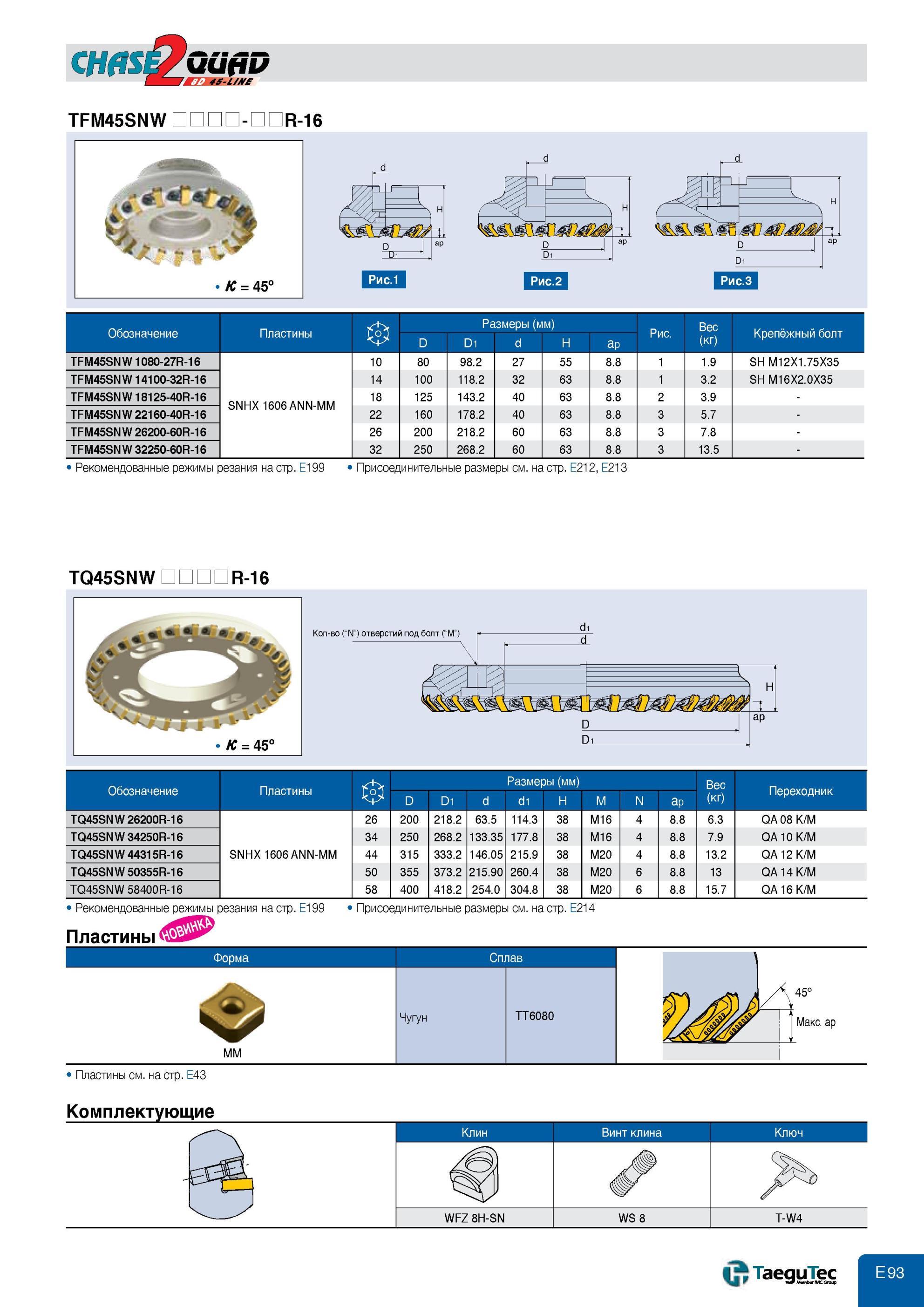

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры для фрезерования плоскостей 7 4S-l/M TFM45SNW -R-16 Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45SNW1080-27R-16 SNHX 1606 ANN-MM 10 80 98.2 27 55 8.8 1 1.9 SH M12X1.75X35 TFM45SNW14100-32R-16 14 100 118.2 32 63 8.8 1 3.2 SH M16X2.0X35 TFM45SNW18125-40R-16 18 125 143.2 40 63 8.8 2 3.9 - TFM45SNW 22160-40R-16 22 160 178.2 40 63 8.8 3 5.7 - TFM45SNW 26200-60R-16 26 200 218.2 60 63 8.8 3 7.8 - TFM45SNW 32250-60R-16 32 250 268.2 60 63 8.8 3 13.5 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 TQ45SNW R-16 Обозначение Пластины D D1 d Размеры (мм) d1 H M N ap Вес (кг) Переходник TQ45SNW 26200R-16 26 200 218.2 63.5 114.3 38 M16 4 8.8 6.3 QA 08 K/M TQ45SNW 34250R-16 34 250 268.2 133.35 177.8 38 M16 4 8.8 7.9 QA 10 K/M TQ45SNW 44315R-16 SNHX 1606 ANN-MM 44 315 333.2 146.05 215.9 38 M20 4 8.8 13.2 QA 12 K/M TQ45SNW 50355R-16 50 355 373.2 215.90 260.4 38 M20 6 8.8 13 QA 14 K/M TQ45SNW 58400R-16 58 400 418.2 254.0 304.8 38 M20 6 8.8 15.7 QA 16 K/M Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E214 Пластины Форма Сплав Чугун TT6080 1 p a &J 4М мм Пластины см. на стр. E43 Комплектующие Клин Винт клина Ключ WFZ 8H-SN WS 8 T-W4 Кол-во ( N”) отверстий под болт ( M”)
