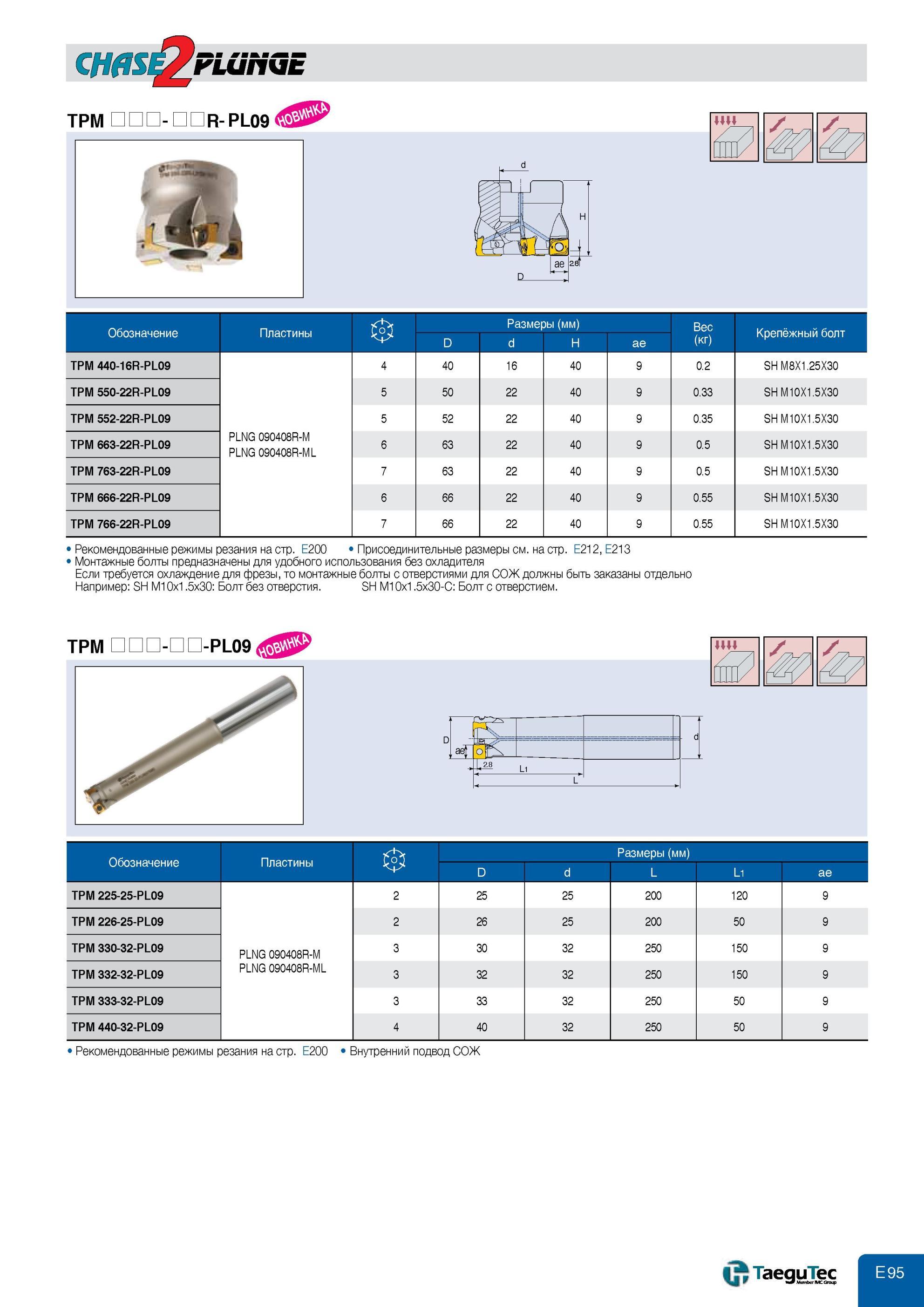

Плунжерные фрезы Taegutec CHASE2PLUNGE со сменными режущими твердосплавными пластинами Обозначение позиции Размеры для плунжерного фрезерования CHfiSIFLun

Плунжерные фрезы Taegutec CHASE2PLUNGE со сменными режущими твердосплавными пластинами Обозначение позиции Размеры для плунжерного фрезерования CHfiSIFLun

Плунжерные фрезы Taegutec CHASE2PLUNGE со сменными режущими твердосплавными пластинами Обозначение позиции Размеры для плунжерного фрезерования CHfiSIFLunGE TPM - R- PL09 ми Обозначение Пластины Размеры (мм) D d H ae Вес (кг) Крепёжный болт TPM 440-16R-PL09 4 40 16 40 9 0.2 SH M8X1.25X30 TPM 550-22R-PL09 5 50 22 40 9 0.33 SH M10X1.5X30 TPM 552-22R-PL09 5 52 22 40 9 0.35 SH M10X1.5X30 TPM 663-22R-PL09 PLNG 090408R-M PLNG 090408R-ML 6 63 22 40 9 0.5 SH M10X1.5X30 TPM 763-22R-PL09 7 63 22 40 9 0.5 SH M10X1.5X30 TPM 666-22R-PL09 6 66 22 40 9 0.55 SH M10X1.5X30 TPM 766-22R-PL09 7 66 22 40 9 0.55 SH M10X1.5X30 1 Рекомендованные режимы резания на стр. E200 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Обозначение Пластины Размеры (мм) D d L L1 ae TPM 225-25-PL09 2 25 25 200 120 9 TPM 226-25-PL09 2 26 25 200 50 9 TPM 330-32-PL09 PLNG 090408R-M 3 30 32 250 150 9 TPM 332-32-PL09 PLNG 090408R-ML 3 32 32 250 150 9 TPM 333-32-PL09 3 33 32 250 50 9 TPM 440-32-PL09 4 40 32 250 50 9 Рекомендованные режимы резания на стр. E200 Внутренний подвод СОЖ TPM --PL09
