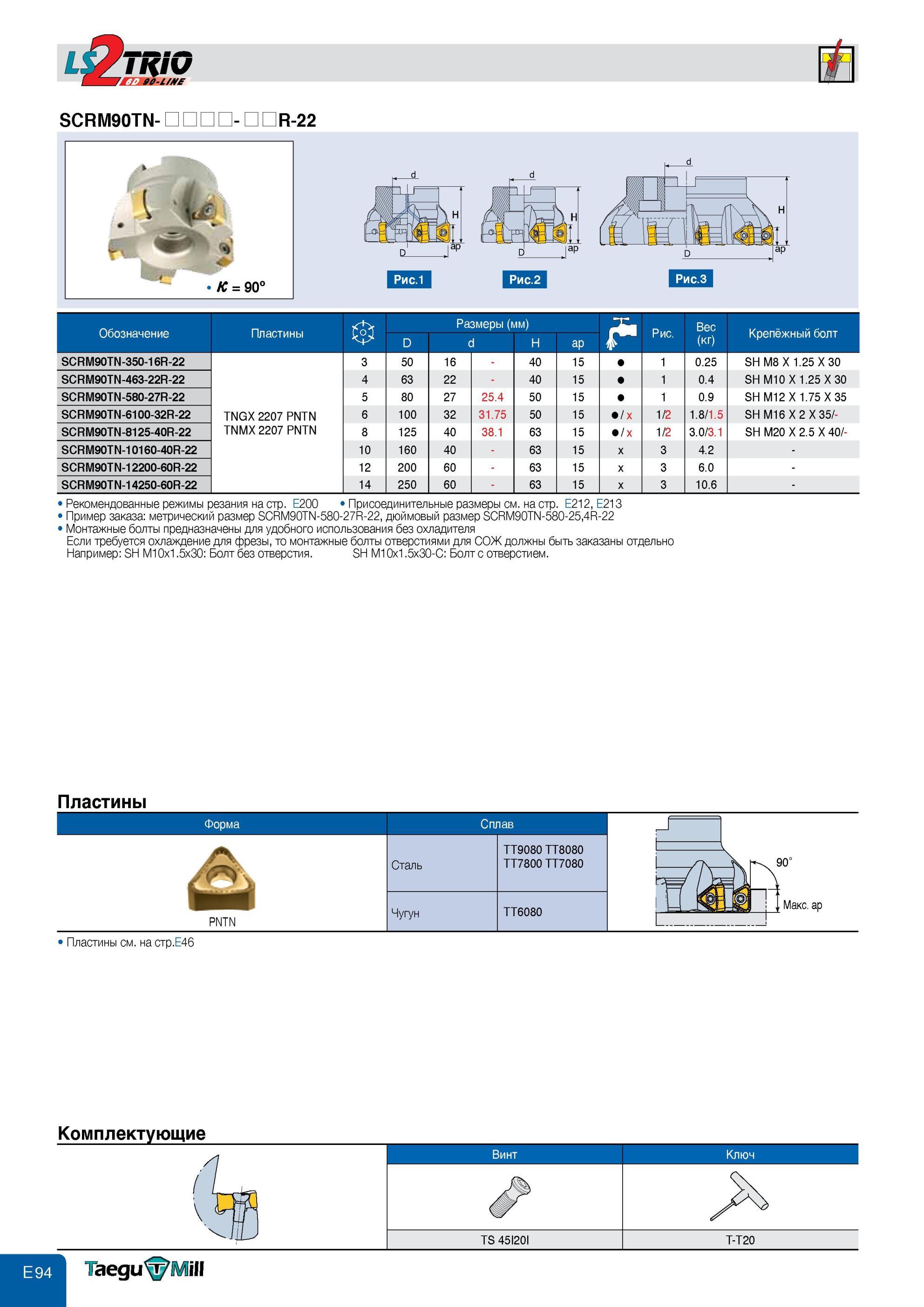

Фреза со сменными режущими твердосплавными пластинами Taegutec LS2TRIO Главный угол в плане 90 градусов Обозначение позиции Размеры с креплением на оправк

Фреза со сменными режущими твердосплавными пластинами Taegutec LS2TRIO Главный угол в плане 90 градусов Обозначение позиции Размеры с креплением на оправку треуголь TRiO 7 ao-i/ме SCRM90TN- - R-22 Обозначение Пластины D Размеры (мм) d H ap Рис. Вес (кг) Крепёжный болт SCRM90TN-350-16R-22 TNGX 2207 PNTN TNMX 2207 PNTN 3 50 16 - 40 15 1 0.25 SH M8 X 1.25 X 30 SCRM90TN-463-22R-22 4 63 22 - 40 15 1 0.4 SH M10 X 1.25 X 30 SCRM90TN-580-27R-22 5 80 27 25.4 50 15 1 0.9 SH M12 X 1.75 X 35 SCRM90TN-6100-32R-22 6 100 32 31.75 50 15 / x 1/2 1.8/1.5 SH M16 X 2 X 35/- SCRM90TN-8125-40R-22 8 125 40 38.1 63 15 / x 1/2 3.0/3.1 SH M20 X 2.5 X 40/- SCRM90TN-10160-40R-22 10 160 40 - 63 15 x 3 4.2 - SCRM90TN-12200-60R-22 12 200 60 - 63 15 x 3 6.0 - SCRM90TN-14250-60R-22 14 250 60 - 63 15 x 3 10.6 - Рекомендованные режимы резания на стр. E200 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер SCRM90TN-580-27R-22, дюймовый размер SCRM90TN-580-25,4R-22 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Пластины Форма Сплав Сталь TT9080 TT8080 TT7800 TT7080 PNTN Чугун TT6080 Пластины см. на стр46 Комплектующие Винт Ключ TS 45I20I T-T20
