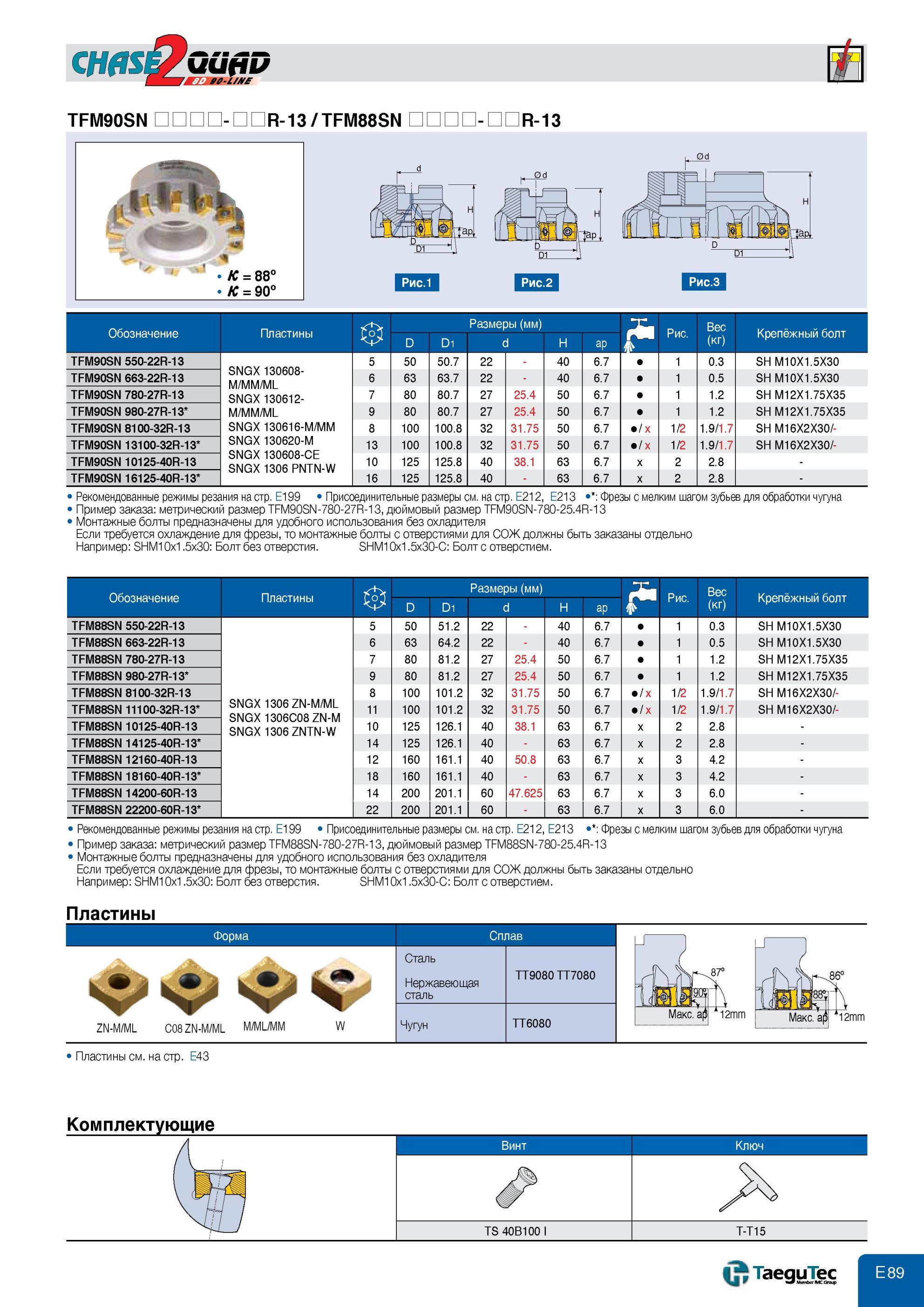

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 88 и 90 градусов Обозначение позиции Размеры Комплектующие

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 88 и 90 градусов Обозначение позиции Размеры Комплектующие без отверс TFM90SN - R-13/ TFM88SN -R-13 Обозначение Пластины D D1 Размеры (мм) d H ap Рис. Вес (кг) Крепёжный болт TFM90SN 550-22R-13 SNGX 130608M/MM/ML SNGX 130612M/MM/ML SNGX 130616-M/MM SNGX 130620-M SNGX 130608-CE SNGX 1306 PNTN-W 5 50 50.7 22 - 40 6.7 1 0.3 SH M10X1.5X30 TFM90SN 663-22R-13 6 63 63.7 22 - 40 6.7 1 0.5 SH M10X1.5X30 TFM90SN 780-27R-13 7 80 80.7 27 25.4 50 6.7 1 1.2 SH M12X1.75X35 TFM90SN 980-27R-13 9 80 80.7 27 25.4 50 6.7 1 1.2 SH M12X1.75X35 TFM90SN 8100-32R-13 8 100 100.8 32 31.75 50 6.7 / x 1/2 1.9/1.7 SH M16X2X30/- TFM90SN 13100-32R-13 13 100 100.8 32 31.75 50 6.7 / x 1/2 1.9/1.7 SH M16X2X30/- TFM90SN 10125-40R-13 10 125 125.8 40 38.1 63 6.7 x 2 2.8 - TFM90SN 16125-40R-13 16 125 125.8 40 - 63 6.7 x 2 2.8 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Фрезы с мелким шагом зубьев для обработки чугуна Пример заказа метрический размер TFM90SN-780-27R-13, дюймовый размер TFM90SN-780-25.4R-13 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10х1.5х30-С Болт с отверстием. Обозначение Пластины D D1 Размеры (мм) d H ap ril Ф- Рис. Вес (кг) Крепёжный болт TFM88SN 550-22R-13 SNGX 1306 ZN-M/ML SNGX 1306C08 ZN-M SNGX 1306 ZNTN-W 5 50 51.2 22 - 40 6.7 1 0.3 SH M10X1.5X30 TFM88SN 663-22R-13 6 63 64.2 22 - 40 6.7 1 0.5 SH M10X1.5X30 TFM88SN 780-27R-13 7 80 81.2 27 25.4 50 6.7 1 1.2 SH M12X1.75X35 TFM88SN 980-27R-13 9 80 81.2 27 25.4 50 6.7 1 1.2 SH M12X1.75X35 TFM88SN 8100-32R-13 8 100 101.2 32 31.75 50 6.7 / x 1/2 1.9/1.7 SH M16X2X30/- TFM88SN 11100-32R-13 11 100 101.2 32 31.75 50 6.7 / x 1/2 1.9/1.7 SH M16X2X30/- TFM88SN 10125-40R-13 10 125 126.1 40 38.1 63 6.7 x 2 2.8 - TFM88SN 14125-40R-13 14 125 126.1 40 - 63 6.7 x 2 2.8 - TFM88SN 12160-40R-13 12 160 161.1 40 50.8 63 6.7 x 3 4.2 - TFM88SN 18160-40R-13 18 160 161.1 40 - 63 6.7 x 3 4.2 - TFM88SN 14200-60R-13 14 200 201.1 60 47.625 63 6.7 x 3 6.0 - TFM88SN 22200-60R-13 22 200 201.1 60 - 63 6.7 x 3 6.0 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Фрезы с мелким шагом зубьев для обработки чугуна Пример заказа метрический размер TFM88SN-780-27R-13, дюймовый размер TFM88SN-780-25.4R-13 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10х1.5х30-С Болт с отверстием. Пластины Форма Сплав ZN-M/ML C08 ZN-M/ML M/ML/MM W Сталь Нержавеющая сталь TT9080 TT7080 Чугун TT6080 Пластины см. на стр. E43 Комплектующие Винт Ключ# TS 40B100 I T-T15 TaeguTec Л1И w# Member
