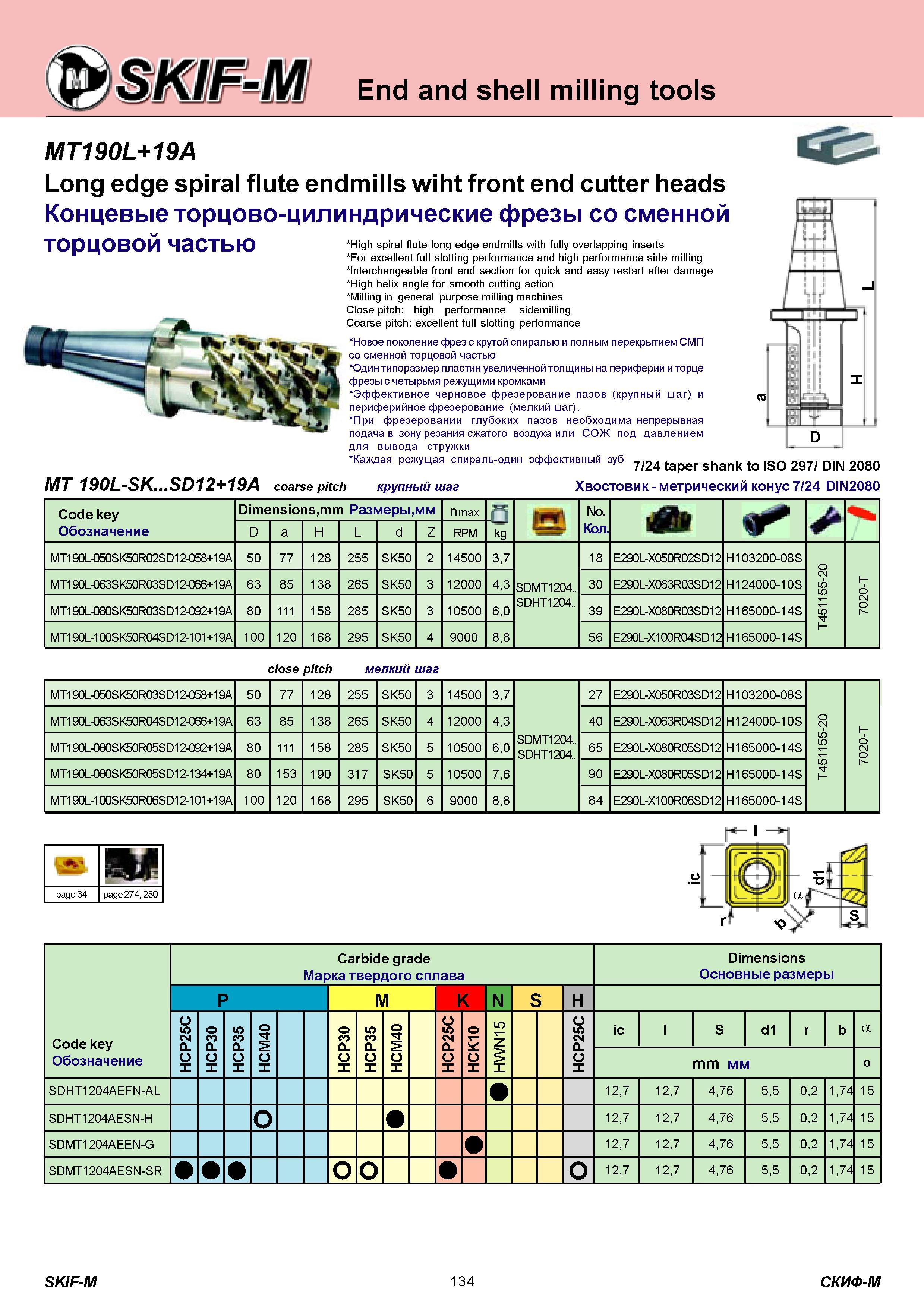

End and shell milling tools High spiral flute long edge endmills with fully overlapping inserts For excellent full slotting performance and high performance side milling Interchangeable front end section for quick and easy restart after damage High helix angle for smooth cutting action Milling in general purpose milling machines Close pitch high performance sidemilling Coarse pitch excellent full slotting performance Новое поколение фрез с крутой спиралью и полным перекрытием СМП со сменной торцовой частью Один типоразмер пластин увеличенной толщины на периферии и торце фрезы с четырьмя режущими кромками Эффективное черновое фрезерование пазов (крупный шаг) и периферийное фрезерование (мелкий шаг). При фрезеровании глубоких пазов необходима непрерывная подача в зону резания сжатого воздуха или СОЖ под давлением для вывода стружки Каждая режущая спираль-один эффективный зуб MT190L+19A Long edge spiral flute endmills wiht front end cutter heads Концевые торцово-цилиндрические фрезы со сменной торцовой частью MT 190L-SK SD12+19A coarse pitch 7/24 taper shank to ISO 297/ DIN 2080 Хвостовик метрический конус 7/24 DIN2080 Code key Обозначение Dimensions,mm Размеры,мм nmax 5 g s No. Количество D a H L d Z RPM k MT190L-050SK50R02SD12-058+19A 50 77 128 255 SK50 2 14500 3,7 18 E290L-X050R02SD12 H103200-08S T451155-20 MT190L-063SK50R03SD12-066+19A 63 85 138 265 SK50 3 12000 4,3 SDMT1204.. 30 E290L-X063R03SD12 H124000-10S H о 2 0 MT190L-080SK50R03SD12-092+19A 80 111 158 285 SK50 3 10500 6,0 SDHT1204.. 39 E290L-X080R03SD12 H165000-14S MT190L-100SK50R04SD12-101+19A 100 120 168 295 SK50 4 9000 8,8 56 E290L-X100R04SD12 H165000-14S close pitch мелкий шаг MT190L-050SK50R03SD12-058+19A 50 77 128 255 SK50 3 14500 3,7 27 E290L-X050R03SD12 H103200-08S MT190L-063SK50R04SD12-066+19A 63 85 138 265 SK50 4 12000 4,3 40 E290L-X063R04SD12 H124000-10S T451155-20 H о 2 0 MT190L-080SK50R05SD12-092+19A 80 111 158 285 SK50 5 10500 6,0 SDMT1204.. SDHT1204.. 65 E290L-X080R05SD12 H165000-14S MT190L-080SK50R05SD12-134+19A 80 153 190 317 SK50 5 10500 7,6 90 E290L-X080R05SD12 H165000-14S MT190L-100SK50R06SD12-101+19A 100 120 168 295 SK50 6 9000 8,8 84 E290L-X100R06SD12 H165000-14S 2b m page 34 page 274, 280 Carbide grade Марка твердого сплава Dimensions Основные размеры P K N S H Code key Обозначение C 5 P C H о 3 P C H 5 3 P C H HCM40 0 3 P C H HCP35 0 4 M C H HCP25C HCK10 HWN15 HCP25C ic S d1 r b а mm мм o SDHT1204AEFN-AL 12,7 12,7 4,76 5,5 0,2 1,74 15 SDHT1204AESN-H О 12,7 12,7 4,76 5,5 0,2 1,74 15 SDMT1204AEEN-G 12,7 12,7 4,76 5,5 0,2 1,74 15 SDMT1204AESN-SR О 12,7 12,7 4,76 5,5 0,2 1,74 15 SKIF-M 134 СКИФ-М
