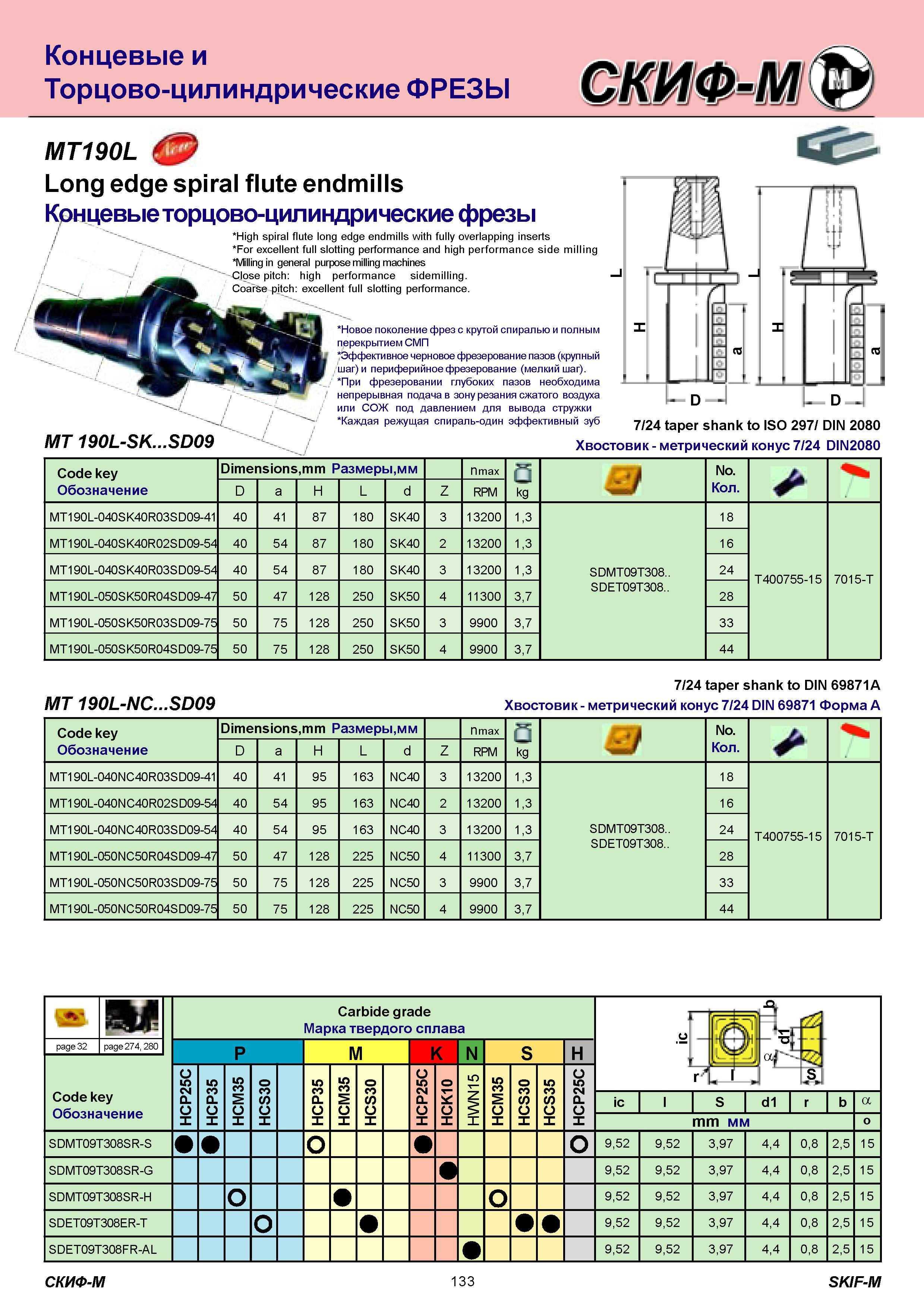

133 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.133 |
|||||
Концевые и Торцово-цилиндрические ФРЕЗЫ MT190L Long edge spiral flute endmills Концевые торцово-цилиндрические фрезы High spiral flute long edge endmillКонцевые и Торцово-цилиндрические ФРЕЗЫ MT190L Long edge spiral flute endmills Концевые торцово-цилиндрические фрезы High spiral flute long edge endmills with fully overlapping inserts For excellent full slotting performance and high performance side milling Milling in general purpose milling machines Close pitch high performance sidemilling. Coarse pitch excellent full slotting performance. Новое поколение фрез с крутой спиралью и полным перекрытием СМП Эффективное черновое фрезерование пазов (крупный шаг) и периферийное фрезерование (мелкий шаг). При фрезеровании глубоких пазов необходима непрерывная подача в зону резания сжатого воздуха или СОЖ под давлением для вывода стружки Каждая режущая спираль-один эффективный зуб MT 190L-SK. 7/24 taper shank to ISO 297/ Хвостовик метрический конус 7/24 D DIN 2080 DIN2080 Code key Обозначение Dimensions,mm Размеры,мм nmax kg U No. Количество D a H L d Z RPM MT 190L-040SK40R03SD09-41 40 41 87 180 SK40 3 13200 1,3 18 MT190L-040SK40R02SD09-54 40 54 87 180 SK40 2 13200 1,3 SDMT09T308.. SDET09T308.. 16 T400755-15 7015-T MT 190L-040SK40R03SD09-54 40 54 87 180 SK40 3 13200 1,3 24 MT 190L-050SK50R04SD09-47 50 47 128 250 SK50 4 11300 3,7 28 MT 190L-050SK50R03SD09-75 50 75 128 250 SK50 3 9900 3,7 33 MT 190L-050SK50R04SD09-75 50 75 128 250 SK50 4 9900 3,7 44 7/24 taper shank to DIN 69871A MT 190L-NC SD09 Хвостовик метрический конус 7/24 DIN 69871 Форма А Code key Обозначение Dimensions,mm Размеры,мм nmax kg U No. Количество D a H L d Z RPM MT190L-040NC40R03SD09-41 40 41 95 163 NC40 3 13200 1,3 18 MT190L-040NC40R02SD09-54 40 54 95 163 NC40 2 13200 1,3 SDMT09T308.. SDET09T308.. 16 T400755-15 7015-T MT190L-040NC40R03SD09-54 40 54 95 163 NC40 3 13200 1,3 24 MT190L-050NC50R04SD09-47 50 47 128 225 NC50 4 11300 3,7 28 MT190L-050NC50R03SD09-75 50 75 128 225 NC50 3 9900 3,7 33 MT190L-050NC50R04SD09-75 50 75 128 225 NC50 4 9900 3,7 44 page 32 page 274, 280 Code key Обозначение Carbide grade Марка твердого сплава P M K N S H о Q. О X ic S d1 mm мм a o 15 SDMT09T308SR-S 9,52 9,52 3,97 4,4 0,8 2,5 SDMT09T308SR-G 9,52 9,52 3,97 4,4 0,8 2,5 15 15 15 15 SDMT09T308SR-H 9,52 9,52 3,97 4,4 0,8 2,5 SDET09T308ER-T 9,52 9,52 3,97 4,4 0,8 2,5 SDET09T308FR-AL 9,52 9,52 3,97 4,4 0,8 2,5 b r СКИФ-М 133 SKIF-M |
|||||
