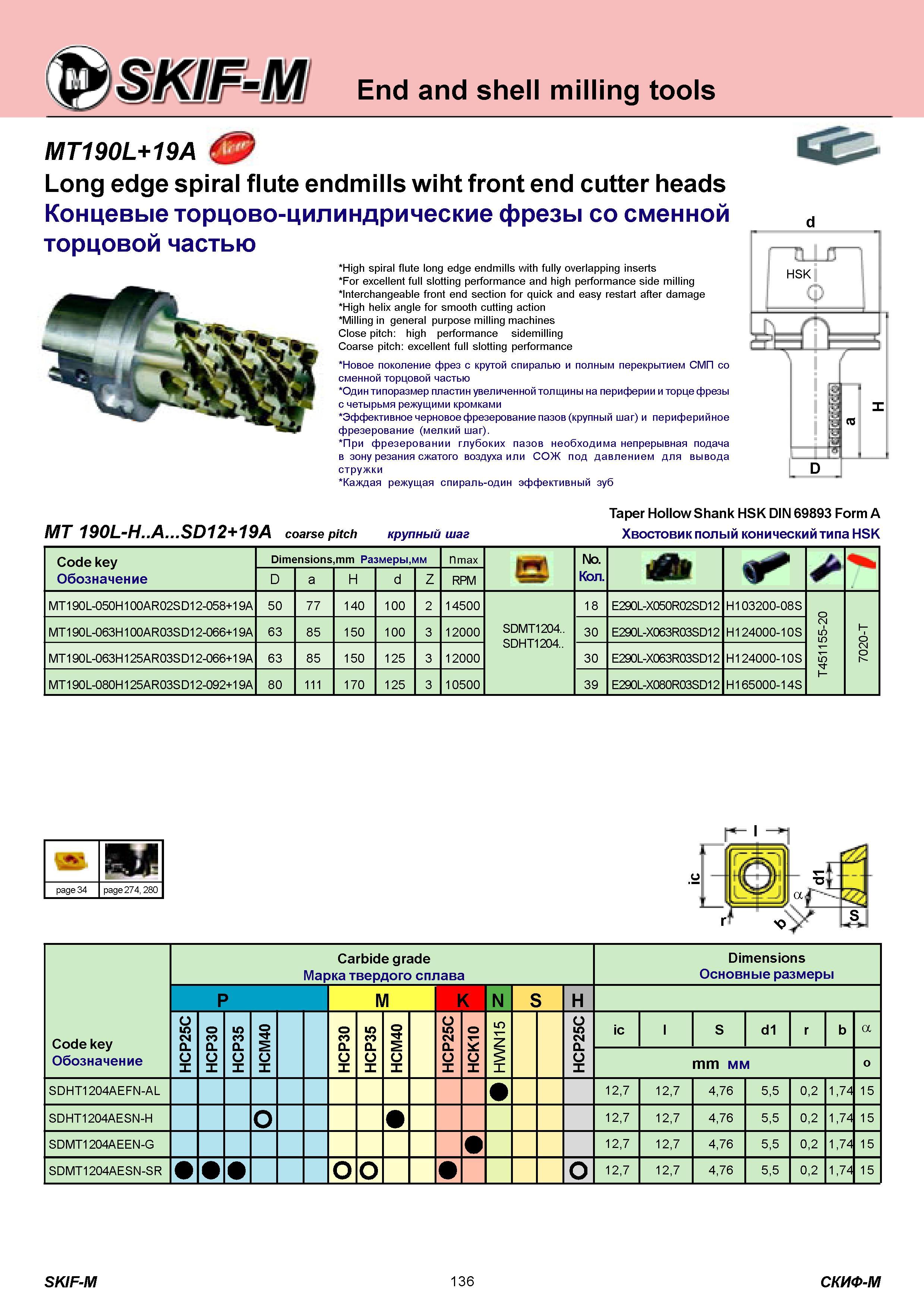

End and shell milling tools MT190L+19A Long edge spiral flute endmills wiht front end cutter heads Концевые торцово-цилиндрические фрезы со сменной торц

End and shell milling tools MT190L+19A Long edge spiral flute endmills wiht front end cutter heads Концевые торцово-цилиндрические фрезы со сменной торцовой частью High spiral flute long edge endmills with fully overlapping inserts For excellent full slotting performance and high performance side milling Interchangeable front end section for quick and easy restart after damage High helix angle for smooth cutting action Milling in general purpose milling machines Close pitch high performance sidemilling Coarse pitch excellent full slotting performance Новое поколение фрез с крутой спиралью и полным перекрытием СМП со сменной торцовой частью Один типоразмер пластин увеличенной толщины на периферии и торце фрезы с четырьмя режущими кромками Эффективное черновое фрезерование пазов (крупный шаг) и периферийное фрезерование (мелкий шаг). При фрезеровании глубоких пазов необходима непрерывная подача в зону резания сжатого воздуха или СОЖ под давлением для вывода стружки Каждая режущая спираль-один эффективный зуб MT 190L-H..A SD12+19A coarse pitch Taper Hollow Shank HSK DIN 69893 Form A Хвостовик полый конический типа HSK d Code key Обозначение Dimensions,mm Размеры,мм nmax в No. Количество D a H d Z RPM MT190L-050H100AR02SD12-058+19A 50 77 140 100 2 14500 18 E290L-X050R02SD12 H103200-08S MT190L-063H100AR03SD12-066+19A 63 85 150 100 3 12000 SDMT1204.. 30 E290L-X063R03SD12 H124000-10S CN LO LO sf 1 7020-T MT190L-063H125AR03SD12-066+19A 63 85 150 125 3 12000 SDH 11204.. 30 E290L-X063R03SD12 H124000-10S MT190L-080H125AR03SD12-092+19A 80 111 170 125 3 10500 39 E290L-X080R03SD12 H165000-14S m page 34 page 274, 280 Carbide grade Марка твердого сплава Dimensions Основные размеры P K N S H Code key Обозначение C 5 P C H о 3 P C H 5 3 P C H HCM40 0 3 P C H HCP35 0 4 M C H C 5 P C H HCK10 HWN15 HCP25C ic S d1 r b а mm мм o SDHT1204AEFN-AL 12,7 12,7 4,76 5,5 0,2 1,74 15 SDHT1204AESN-H О 12,7 12,7 4,76 5,5 0,2 1,74 15 SDMT1204AEEN-G 12,7 12,7 4,76 5,5 0,2 1,74 15 SDMT1204AESN-SR О 12,7 12,7 4,76 5,5 0,2 1,74 15 SKIF-M 136 СКИФ-М
