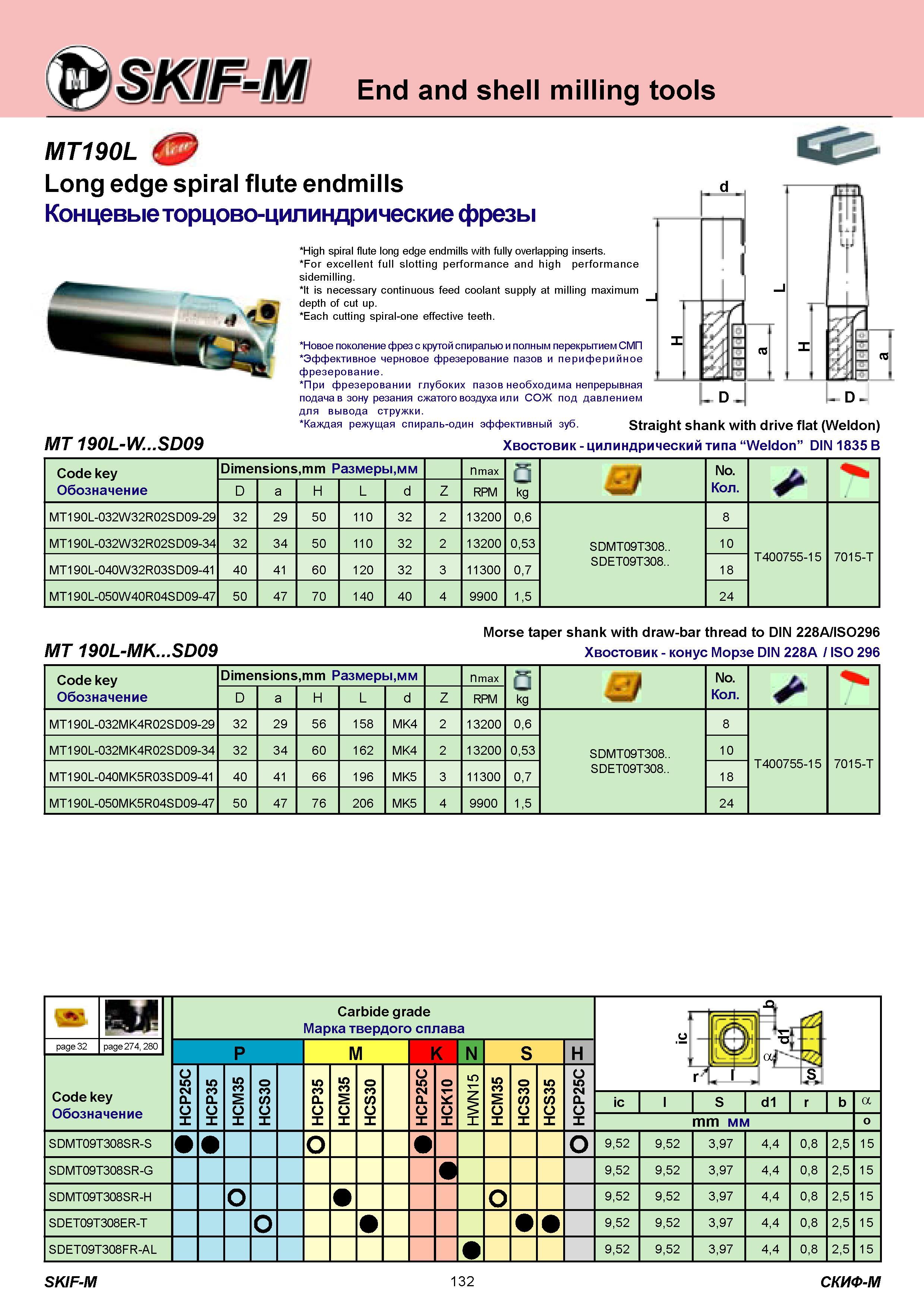

132 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.132 |
|||||
End and shell milling tools MT190L Long edge spiral flute endmills Концевые торцово-цилиндрические фрезы MT 190L-W SD09 High spiral flute long edge endmEnd and shell milling tools MT190L Long edge spiral flute endmills Концевые торцово-цилиндрические фрезы MT 190L-W SD09 High spiral flute long edge endmills with fully overlapping inserts. For excellent full slotting performance and high performance sidemilling. It is necessary continuous feed coolant supply at milling maximum depth of cut up. Each cutting spiral-one effective teeth. Новое поколение фрез с крутой спиралью и полным перекрытием СМП Эффективное черновое фрезерование пазов и периферийное фрезерование. При фрезеровании глубоких пазов необходима непрерывная подача в зону резания сжатого воздуха или СОЖ под давлением для вывода стружки. Каждая режущая спираль-один эффективный зуб. Straight shank with drive flat (Weldon) Хвостовик цилиндрический типа Weldon DIN 1835 B Code key Обозначение Dimensions,mm Размеры,мм nmax kg U No. Количество D a H L d Z RPM MT190L-032W32R02SD09-29 32 29 50 110 32 2 13200 0,6 8 MT190L-032W32R02SD09-34 32 34 50 110 32 2 13200 0,53 SDMT09T308.. SDET09T308.. 10 T400755-15 7015-T MT190L-040W32R03SD09-41 40 41 60 120 32 3 11300 0,7 18 MT190L-050W40R04SD09-47 50 47 70 140 40 4 9900 1,5 24 Morse taper shank with draw-bar thread to DIN 228A/ISO296 MT 190L-MK SD09 Хвостовик конус Морзе DIN 228A ISO 296 Code key Обозначение Dimensions,mm Размеры,мм nmax kg U No. Количество D a H L d Z RPM MT190L-032M K4R02SD09-29 32 29 56 158 MK4 2 13200 0,6 8 MT190L-032M K4R02SD09-34 32 34 60 162 MK4 2 13200 0,53 SDMT09T308.. SDET09T308.. 10 T400755-15 7015-T MT190L-040MK5R03SD09-41 40 41 66 196 MK5 3 11300 0,7 18 MT190L-050MK5R04SD09-47 50 47 76 206 MK5 4 9900 1,5 24 page 32 page 274, 280 Code key Обозначение Carbide grade Марка твердого сплава P M K N S H о Q. О X a a r 1 S ic S d1 mm мм b a o SDMT09T308SR-S 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-G 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-H 9,52 9,52 3,97 4,4 0,8 2,5 15 SDET09T308ER-T 9,52 9,52 3,97 4,4 0,8 2,5 15 SDET09T308FR-AL 9,52 9,52 3,97 4,4 0,8 2,5 15 SKIF-M 132 СКИФ-М r |
|||||
