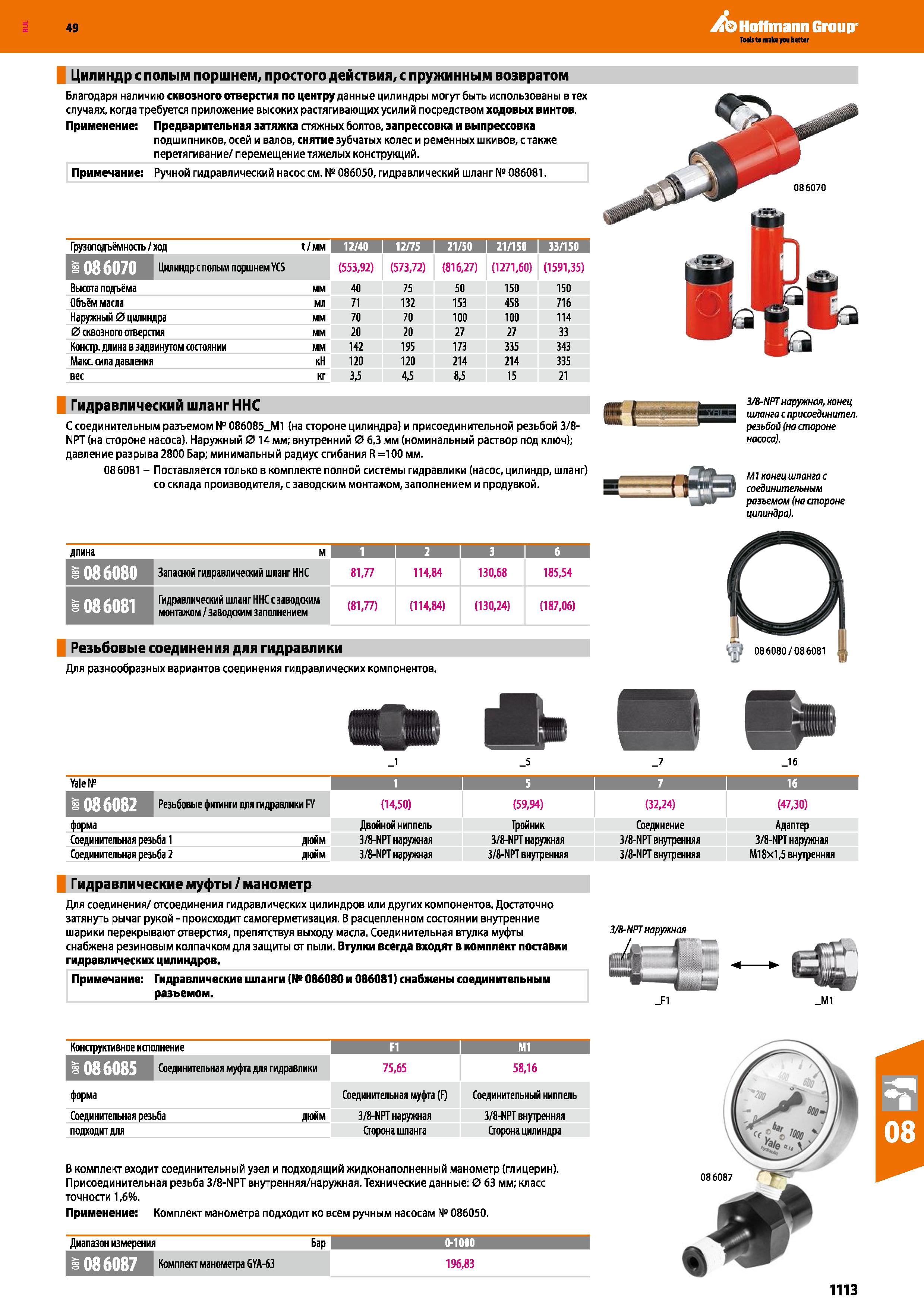

Цилиндр с полым поршнем, простого действия, с пружинным возвратом

Цилиндр с полым поршнем, простого действия, с пружинным возвратом

Цилиндр с полым поршнем, простого действия, с пружинным возвратом _ Благодаря наличию сквозного отверстия по центру данные цилиндры могут быть использованы в тех случаях, когда требуется приложение высоких растягивающих усилий посредством ходовых винтов. Применение: Предварительная затяжка стяжных болтов, запрессовка и выпрессовка подшипников, осей и валов, снятие зубчатых колес и ременных шкивов, с также перетягивание перемещение тяжелых конструкций. Примечание: Ручной гидравлический насос см. № 086050, гидравлический шланг № 086081. Грузоподъёмность ход t MM 12 40 I 12 75 I 21 50 I 21 150 I 33 150 I Цилиндре полым поршнемYCS (553,92) (573,72) (816,27) (1271,60) (1591,35) Высота подъёма мм 40 75 50 150 150 Объём масла мл 71 132 153 458 716 Наружный 0 цилиндра мм 70 70 100 100 114 0 сквозного отверстия мм 20 20 27 27 33 Констр. длина взадвинутом состоянии мм 142 195 173 335 343 Макс. сила давления кН 120 120 214 214 335 вес кг 3,5 4,5 8,5 15 21 Гидравлический шланг ННС С соединительным разъемом № 086085 М1 (на стороне цилиндра) и присоединительной резьбой 3 8-NPT (на стороне насоса). Наружный 0 14 мм; внутренний 0 6,3 мм (номинальный раствор под ключ); давление разрыва 2800 Бар; минимальный радиус сгибания R =100 мм. 086081 - Поставляется только в комплекте полной системы гидравлики (насос, цилиндр, шланг) со склада производителя, с заводским монтажом, заполнением и продувкой. 3 8-NPT наружная, конец шланга с присоединител. резьбой (на стороне насоса . Ml конец шланга с соединительным разъемом (на стороне цилиндра). длина м 1 I 2 I з I б 1086080 Запасной гидравлический шланг ННС 81,77 114,84 130,68 185,54 Гидравлический шланг ННС с заводским монтажом заводским заполнением (81,77) (114,84) (130,24) (187,06) Резьбовые соединения для гидравлики Для разнообразных вариантов соединения гидравлических компонентов. 1 5 7 1б Yale № 1 5 7 1 1 Резьбовые фитинги для гидравлики FY (14,50) (59,94) (32,24) (47,30) форма Двойной ниппель Тройник Соединение Адаптер Соединительная резьба 1 дюйм 3 8-NPT наружная 3 8-NPT наружная 3 8-NPT внутренняя 3 8-NPT наружная Соединительная резьба 2 дюйм 3 8-NPT наружная 3 8-NPT внутренняя 3 8-NPT внутренняя М18х1,5 внутренняя Г идравлические муфты манометр Для соединения отсоединения гидравлических цилиндров или других компонентов. Достаточно затянуть рычаг рукой - происходит самогерметизация. В расцепленном состоянии внутренние шарики перекрывают отверстия, препятствуя выходу масла. Соединительная втулка муфты снабжена резиновым колпачком для защиты от пыли. Втулки всегда входят в комплект поставки гидравлических цилиндров. Примечание: Гидравлические шланги (№ 086080 и 086081) снабжены соединительным разъемом. 3 8-NPT наружная Конструктивное исполнение F1 I М1 Соединительная муфта для гидравлики 75,65 58,16 форма Соединительная муфта(F) Соединительный ниппель Соединительная резьба дюйм 3 8-NPT наружная 3 8-NPT внутренняя подходит для Сторона шланга Сторона цилиндра В комплект входит соединительный узел и подходящий жидконаполненный манометр (глицерин). Присоединительная резьба 3 8-NPT внутренняя наружная. Технические данные: 0 63 мм; класс точности 1,6%. Применение: Комплект манометра подходит ко всем ручным насосам № 086050. Диапазон измерения Бар 0-1000 шж 87 Комплект манометра GYA-63 196,83 086087 1113
