Ручные кривошипно-коленные прессы от Hoffmann Group Прочный пустотелый чугунный корпус с большой опорной поверхностью Опора с 4 отверстиями

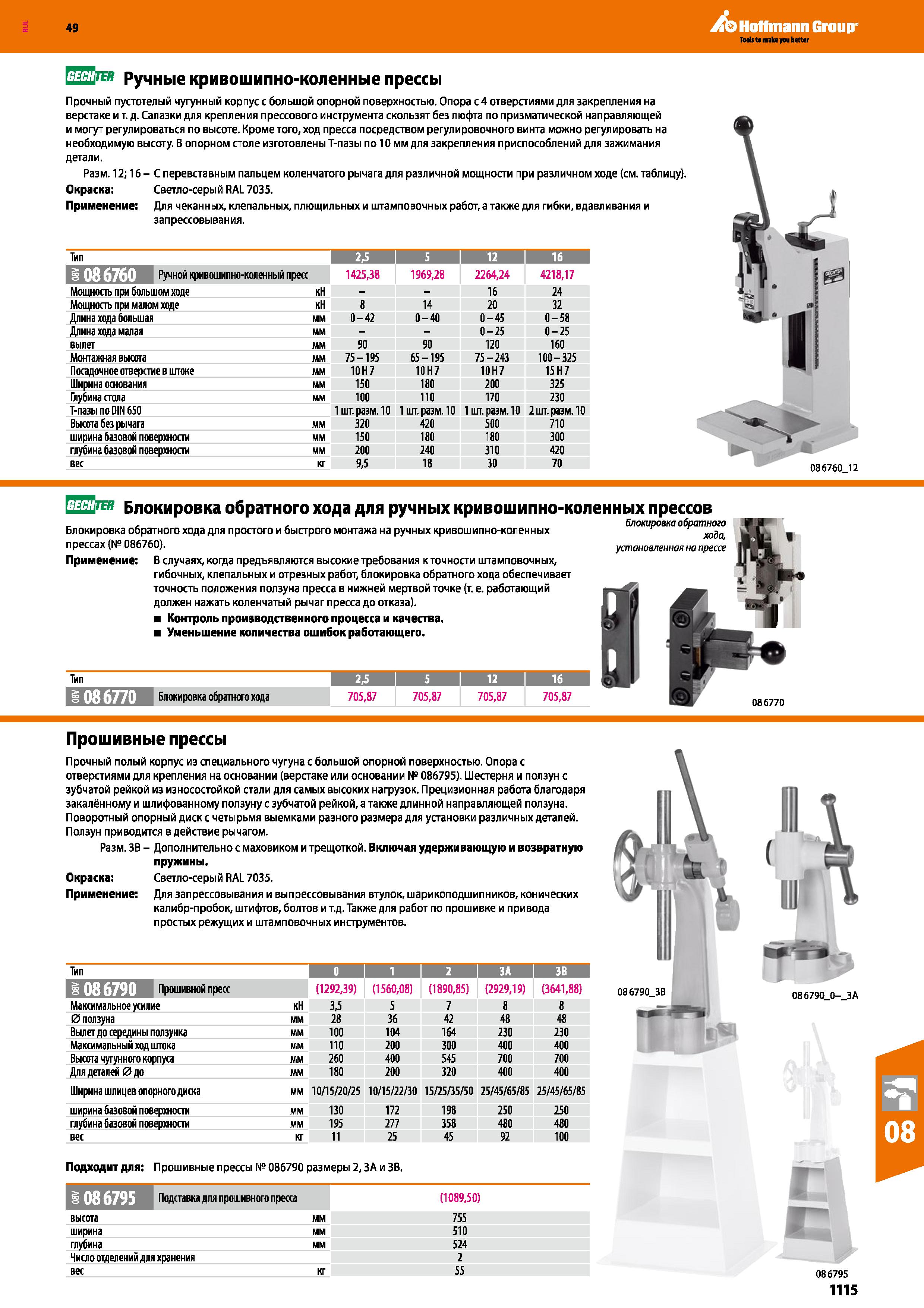

1115 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.1115

1115 Ручные кривошипно-коленные прессы от Hoffmann Group Прочный пустотелый чугунный корпус с большой опорной поверхностью Опора с 4 отверстиями Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 1115

Ручные кривошипно-коленные прессы от Hoffmann Group Прочный пустотелый чугунный корпус с большой опорной поверхностью Опора с 4 отверстиями

Ручные кривошипно-коленные прессы от Hoffmann Group Прочный пустотелый чугунный корпус с большой опорной поверхностью Опора с 4 отверстиями _ для закрепления на верстаке и т. д. Салазки для крепления прессового инструмента скользят без люфта по призматической направляющей и могут регулироваться по высоте. Кроме того, ход пресса посредством регулировочного винта можно регулировать на необходимую высоту. В опорном столе изготовлены Т-пазы по 10 мм для закрепления приспособлений для зажимания детали. Разм. 12; 16- С перевставным пальцем коленчатого рычага для различной мощности при различном ходе (см. таблицу). Окраска: Светло-серый RAL 7035. Применение: Для чеканных, клепальных, плющильных и штамповочных работ, а также для гибки, вдавливания и запрессовывания. Тип 2,5 I 5 1 12 1 16 I ШЖ1КГ<У ч1Д Ручной кривошипно-коленный пресс 1425,38 1969,28 2264,24 4218,17 Мощность при большом ходе кН 16 24 Мощность при малом ходе кН 8 14 20 32 Длина хода большая мм 0-42 0-40 0-45 0-58 Длина хода малая мм 0-25 0-25 вылет мм 90 90 120 160 Монтажная высота мм 75-195 65-195 75 - 243 100-325 Посадочное отверстие в штоке мм 10Н7 10Н7 10Н7 15 Н 7 Ширина основания мм 150 180 200 325 Глубина стола мм 100 110 170 230 Т-пазы по DIN 650 1шт. разм. 10 1 шт. разм. 10 1 шт. разм. 10 2 шт. разм. 10 Высота без рычага мм 320 420 500 710 ширина базовой поверхности мм 150 180 180 300 глубина базовой поверхности мм 200 240 310 420 вес кг 9,5 18 30 70 08 6760 12 Тип 1086770 Блокировка обратного хода 705,87 705,87 705,87 705,87 хода, установленная на прессе Liiij Блокировка обратного хода для ручных кривошипно-коленных прессов , Блокировка обратного Блокировка обратного хода для простого и быстрого монтажа на ручных кривошипно-коленных прессах (№ 086760). Применение: В случаях, когда предъявляются высокие требования к точности штамповочных, гибочных, клепальных и отрезных работ, блокировка обратного хода обеспечивает точность положения ползуна пресса в нижней мертвой точке (т. е. работающий должен нажать коленчатый рычаг пресса до отказа). Контроль производственного процесса и качества. Уменьшение количества ошибок работающего. 086770 Прошивные прессы Прочный полый корпус из специального чугуна с большой опорной поверхностью. Опора с отверстиями для крепления на основании (верстаке или основании № 086795). Шестерня и ползун с зубчатой рейкой из износостойкой стали для самых высоких нагрузок. Прецизионная работа благодаря закалённому и шлифованному ползуну с зубчатой рейкой, а также длинной направляющей ползуна. Поворотный опорный диск с четырьмя выемками разного размера для установки различных деталей. Ползун приводится в действие рычагом. Разм. ЗВ - Дополнительно с маховиком и трещоткой. Включая удерживающую и возвратную пружины. Окраска: Светло-серый RAL 7035. Применение: Для запрессовывания и выпрессовывания втулок, шарикоподшипников, конических калибр-пробок, штифтов, болтов и т.д. Также для работ по прошивке и привода простых режущих и штамповочных инструментов. Тип 1 0 I 1 I 2 I ЗА 1 ЗВ п И :ГШИ Прошивной пресс (1292,39) (1560,08) (1890,85) (2929,19) (3641,88) Максимальное усилие кН 3,5 5 7 8 8 0 ползуна мм 28 36 42 48 48 Вылет до середины ползунка мм 100 104 164 230 230 Максимальный ход штока мм 110 200 300 400 400 Высота чугунного корпуса мм 260 400 545 700 700 Для деталей 0 до мм 180 200 320 400 400 Ширина шлицев опорного диска мм 10 15 20 25 10 15 22 30 15 25 35 50 25 45 65 85 25 45 65 85 ширина базовой поверхности мм 130 172 198 250 250 глубина базовой поверхности мм 195 277 358 480 480 вес кг 11 25 45 92 100 Подходит для: Прошивные прессы № 086790 размеры 2, ЗА и ЗВ. 1 ГКГ Подставка для прошивного пресса (1089,50) высота мм 755 ширина мм 510 глубина мм 524 Нисло отделений для хранения 2 вес кг 55 086790 ЗВ 086790 0- ЗА 08 6795 1115
