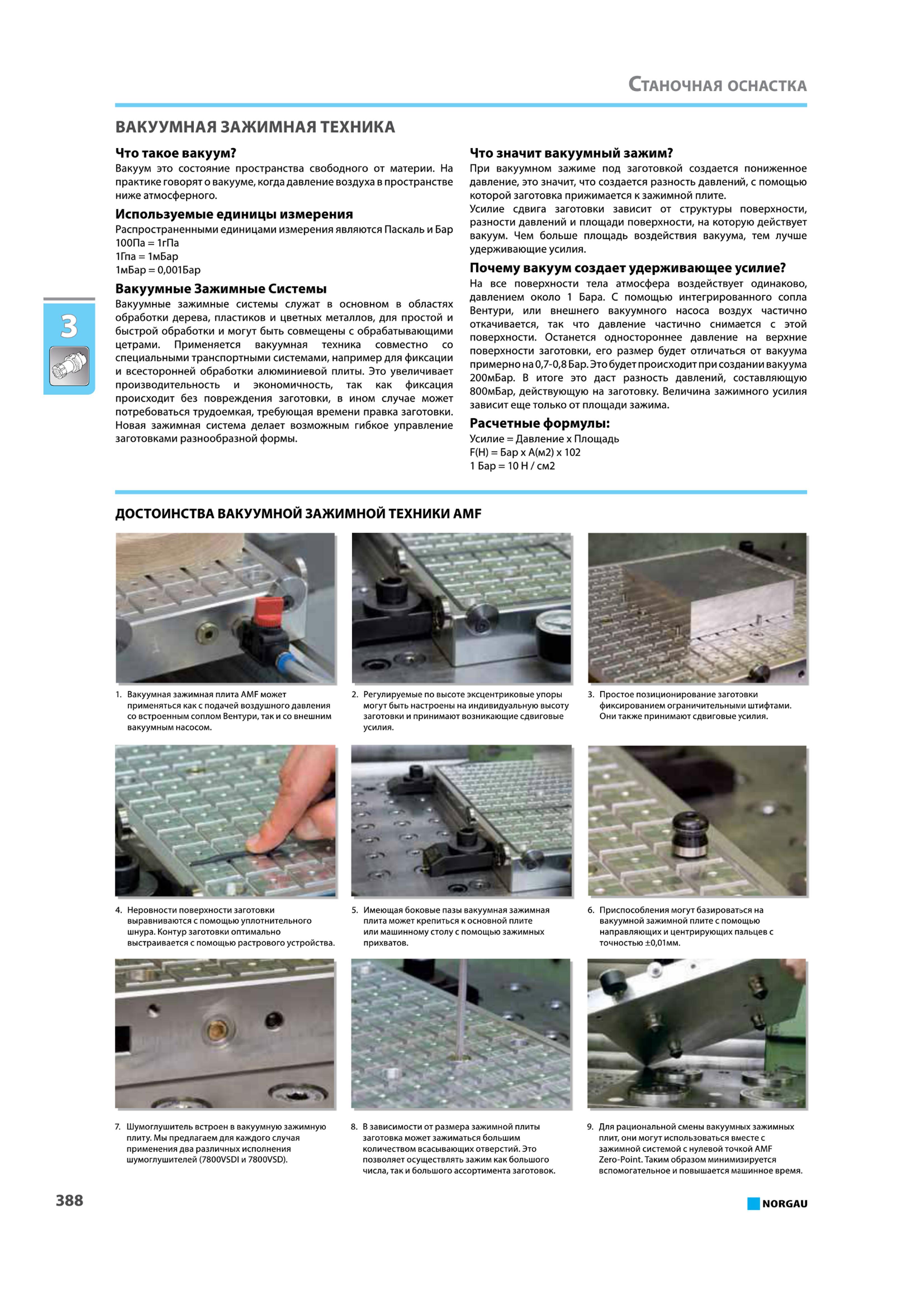

Вакуумные зажимные системы служат в основном в областях обработки дерева пластиков и цветных металлов для простой и быстрой обработки и могут быть совмещены с обрабатывающими цетрами. Применяется вакуумная техника совместно со специальными транспортными системами например для фиксации и всесторонней обработки алюминиевой плиты. Это увеличивает производительность и экономичность так как фиксация происходит без повреждения заготовки в ином/случае может потребоваться трудоемкая требующая времени правка заготовки. Новая зажимная система делает возможным гибкое управление заготовками разнообразной формы. Что значит вакуумный зажим При вакуумном зажиме под заготовкой создается пониженное давление это значит что создается разность давлений с помощью которой заготовка прижимается к зажимной плите. Усилие сдвига заготовки зависит от структуры поверхности разности давлений и площади поверхности на которую действует вакуум. Чем больше площадь воздействия вакуума тем лучше удерживающие усилия. Почему вакуум/создает удерживающее усилие На все поверхности тела атмосфера воздействует одинаково давлением около 1 Бара. С помощью интегрированного сопла Вентури или внешнего вакуумного насоса воздух частично откачивается так что давление частично снимается с этой поверхности. Останется одностороннее давление на верхние поверхности заготовки его размер будет отличаться от вакуума примерно на 07-08 Бар. Это будет происходит при создании вакуума 200мБар. В итоге это даст разность давлений составляющую 800мБар действующую на заготовку. Величина зажимного усилия зависит еще только от площади зажима. Расчетные формулы Усилие Давление х Площадь F(H) Бар х А(м2) х 102 1 Бар ЮН см2 достоинства вакуумной зажимной ТЕХНИКИ AMF 1. Вакуумная зажимная плита AMF может применяться как с подачей воздушного давления со встроенным/соплом Вентури так и со внешним вакуумным насосом. 2. Регулируемые по высоте эксцентриковые упоры могут быть настроены на индивидуальную высоту заготовки и принимают возникающие сдвиговые усилия. 3. Простое позиционирование заготовки фиксированием ограничительными штифтами. Они также принимают сдвиговые усилия. 4. Неровности поверхности заготовки выравниваются с помощью уплотнительного шнура. Контур заготовки оптимально выстраивается с помощью растрового устройства. 5. Имеющая боковые пазы вакуумная зажимная плита может крепиться к основной плите или машинному столу с помощью зажимных прихватов. 6. Приспособления могут базироваться на вакуумной зажимной плите с помощью направляющих и центрирующих пальцев с точностью 001мм. 7. Шумоглушитель встроен в вакуумную зажимную плиту. Мы предлагаем для каждого случая применения два различных исполнения шумоглушителей (7800VSDI и 7800VSD). 8. В зависимости от размера зажимной плиты заготовка может зажиматься большим количеством всасывающих отверстий. Это позволяет осуществлять зажим как большого числа так и большого ассортимента заготовок. 9. Для рациональной смены вакуумных зажимных плит они могут использоваться вместе с зажимной системой с нулевой точкой AMF Zero-Point. Таким образом/минимизируется вспомогательное и повышается машинное время. 388 NORGAU Вакуумная зажимная техника Что такое вакуум Вакуум это состояние пространства свободного от материи. На практике говорят о вакууме когда давление воздуха в пространстве ниже атмосферного. Используемые единицы измерения Распространенными единицами измерения являются Паскаль и Бар ЮОПа 1гПа 1Гпа 1мБар 1мБар 0001 Бар Вакуумные Зажимные Системы
