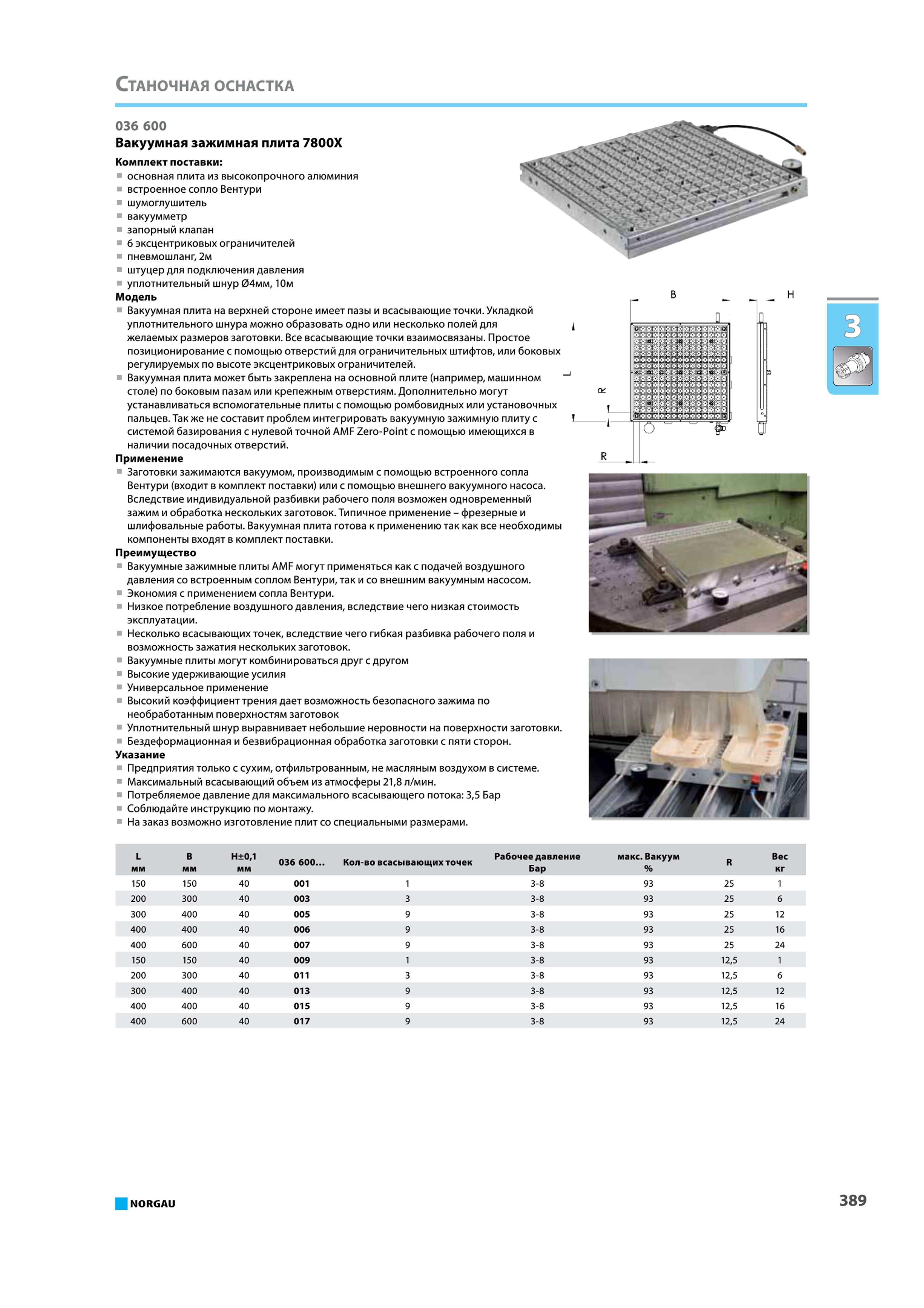

Вакуумная зажимная плита 7800Х Комплект поставки Основная плита из высокопрочного алюминия Встроенное сопло

Вакуумная зажимная плита 7800Х Комплект поставки основная плита из высокопрочного алюминия встроенное сопло Вентури шумоглушитель вакуумметр запорный клапан 6 э

Вакуумная зажимная плита 7800Х Комплект поставки основная плита из высокопрочного алюминия встроенное сопло Вентури шумоглушитель вакуумметр запорный клапан 6 эксцентриковых ограничителей пневмошланг 2м штуцер для подключения давления уплотнительный шнур 04мм Юм Модель Вакуумная плита на верхней стороне имеет пазы и всасывающие точки. Укладкой уплотнительного шнура можно образовать одно или несколько полей для j желаемых размеров заготовки. Все всасывающие точки взаимосвязаны. Простое позиционирование с помощью отверстий для ограничительных штифтов или боковых регулируемых по высоте эксцентриковых ограничителей. Вакуумная плита может быть закреплена на основной плите (например машинном 1 столе) по боковым пазам или крепежным отверстиям. Дополнительно могут устанавливаться вспомогательные плиты с помощью ромбовидных или установочных пальцев. Так же не составит проблем интегрировать вакуумную зажимную плиту с системой базирования с нулевой точной AMF Zero-Point с помощью имеющихся в наличии посадочных отверстий. Применение Заготовки зажимаются вакуумом производимым/с помощью встроенного сопла Вентури (входит в комплект поставки) или с помощью внешнего вакуумного насоса. Вследствие индивидуальной разбивки рабочего поля возможен одновременный зажим и обработка нескольких заготовок. Типичное применение фрезерные и шлифовальные работы. Вакуумная плита готова к применению так как все необходимы компоненты входят в комплект поставки. Преимущество Вакуумные зажимные плиты AMF могут применяться как с подачей воздушного давления со встроенным/соплом Вентури так и со внешним вакуумным насосом. Экономия с применением/сопла Вентури. Низкое потребление воздушного давления вследствие чего низкая стоимость эксплуатации. Несколько всасывающих точек вследствие чего гибкая разбивка рабочего поля и возможность зажатия нескольких заготовок. Вакуумные плиты могут комбинироваться друг с другом Высокие удерживающие усилия Универсальное применение Высокий коэффициент трения дает возможность безопасного зажима по необработанным поверхностям заготовок Уплотнительный шнур выравнивает небольшие неровности на поверхности заготовки. Бездеформационная и безвибрационная обработка заготовки с пяти сторон. Указание Предприятия только с сухим отфильтрованным не масляным воздухом в системе. Максимальный всасывающий объем из атмосферы 218 л мин. Потребляемое давление для максимального всасывающего потока 35 Бар Соблюдайте инструкцию по монтажу. На заказ возможно изготовление плит со специальными размерами. L мм В мм Н01 мм 036 600 Кол-во всасывающих точек Рабочее давление Бар макс. Вакуум R Вес кг 150 150 40 001 1 3-8 93 25 1 200 300 40 003 3 3-8 93 25 6 300 400 40 005 9 3-8 93 25 12 400 400 40 006 9 3-8 93 25 16 400 600 40 007 9 3-8 93 25 24 150 150 40 009 1 3-8 93 125 1 200 300 40 011 3 3-8 93 125 6 300 400 40 013 9 3-8 93 125 12 400 400 40 015 9 3-8 93 125 16 400 600 40 017 9 3-8 93 125 24 NORGAU 389 036 600
