Адаптерный мат резина 7800AMGX

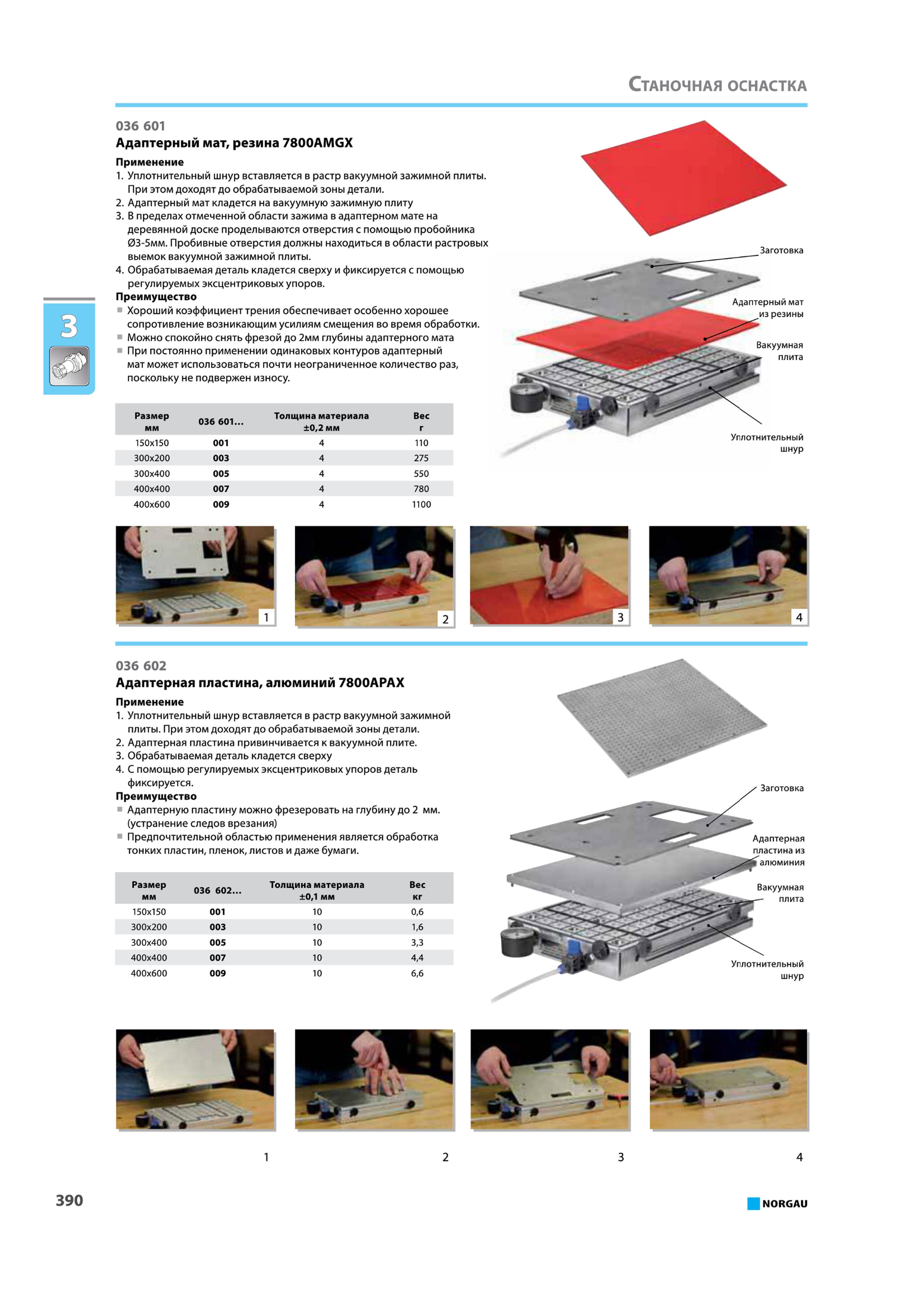

Адаптерный мат резина 7800AMGX Применение 1 Уплотнительный шнур вставляется в растр вакуумной зажимной плиты При этом доходят до обрабатываемой зоны детали 2 Ад

Адаптерный мат резина 7800AMGX Применение 1. Уплотнительный шнур вставляется в растр вакуумной зажимной плиты. При этом доходят до обрабатываемой зоны детали. 2. Адаптерный мат кладется на вакуумную зажимную плиту 3. В пределах отмеченной области зажима в адаптерном мате на деревянной доске проделываются отверстия с помощью пробойника 03-5мм. Пробивные отверстия должны находиться в области растровых выемок вакуумной зажимной плиты. 4. Обрабатываемая деталь кладется сверху и фиксируется с помощью регулируемых эксцентриковых упоров. Преимущество Хороший коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям/смещения во время обработки. 1 Можно спокойно снять фрезой до 2мм глубины адаптерного мата При постоянно применении одинаковых контуров адаптерный мат может использоваться почти неограниченное количество раз поскольку не подвержен износу. Размер 036 601 Толщина материала Вес мм 02 мм г 150x150 001 4 110 300x200 003 4 275 300x400 005 4 550 400x400 007 4 780 400x600 009 4 1100 Заготовка Уплотнительный шнур Заготовка Уплотнительный шнур Адаптерный мат резины Вакуумная плита Адаптерная пластина из алюминия Вакуумная плита 036 602 Адаптерная пластина алюминий 7800АРАХ Применение 1. Уплотнительный шнур вставляется в растр вакуумной зажимной плиты. При этом доходят до обрабатываемой зоны детали. 2. Адаптерная пластина привинчивается к вакуумной плите. 3. Обрабатываемая деталь кладется сверху 4. С помощью регулируемых эксцентриковых упоров деталь фиксируется. Преимущество Адаптерную пластину можно фрезеровать на глубину до 2 мм. (устранение следов врезания) Предпочтительной областью применения является обработка тонких пластин пленок листов и даже бумаги. Размер 036 602 Толщина материала Вес мм 01 мм кг 150x150 001 10 06 300x200 003 10 16 300x400 005 10 33 400x400 007 10 44 400x600 009 10 66 390 NORGAU 036 601
