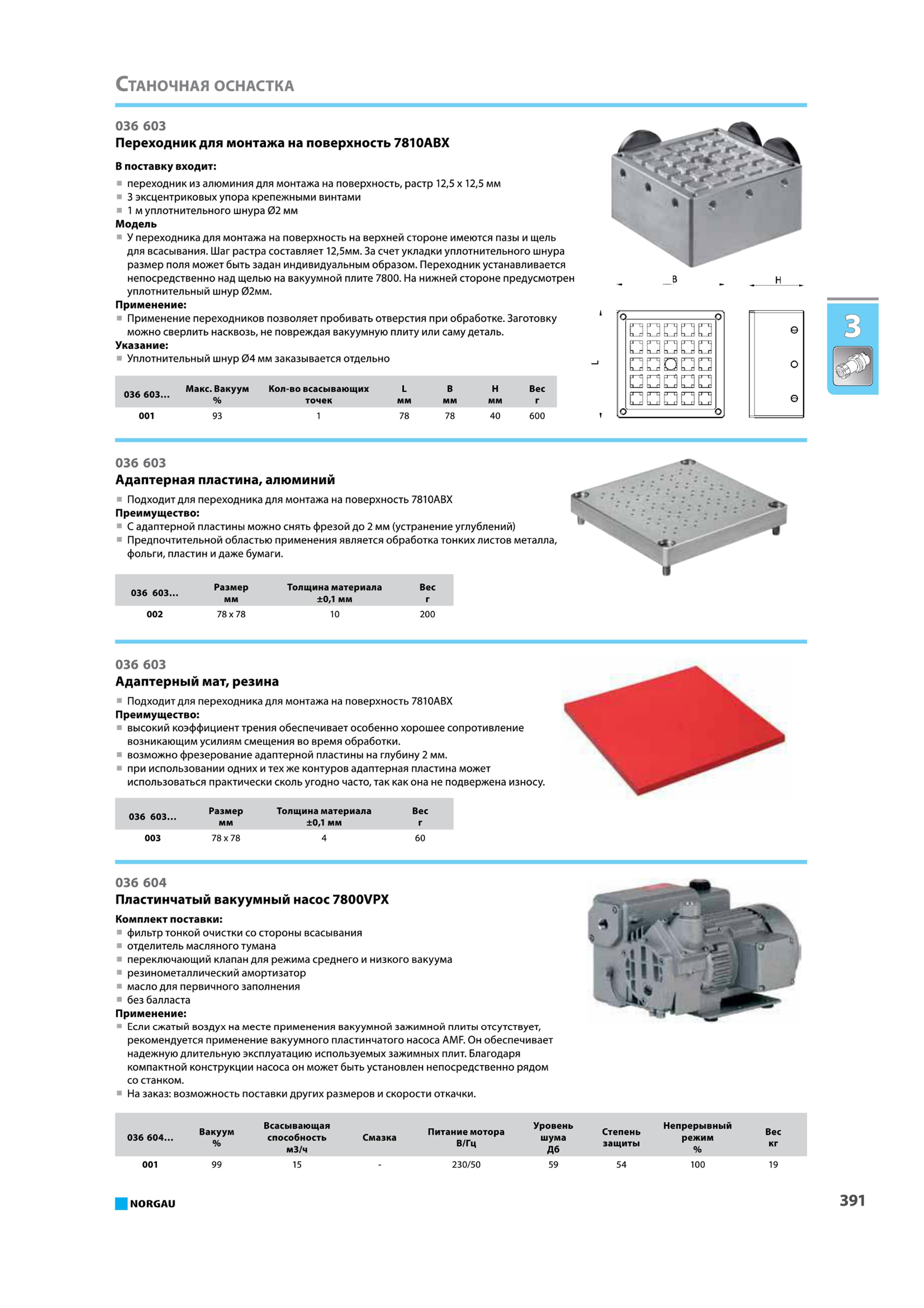

Переходник для монтажа на поверхность 7810АВХ В поставку входит переходник из алюминия для монтажа на поверхность растр 125 х 125 мм 3 эксцентриковых упора крепежными винтами 1 м уплотнительного шнура 02 мм Модель У переходника для монтажа на поверхность на верхней стороне имеются пазы и щель для всасывания. Шаг растра составляет 125мм. За счет укладки уплотнительного шнура размер поля может быть задан индивидуальным образом. Переходник устанавливается непосредственно над щелью на вакуумной плите 7800. На нижней стороне предусмотрен уплотнительный шнур 02мм. Применение Применение переходников позволяет пробивать отверстия при обработке. Заготовку можно сверлить насквозь не повреждая вакуумную плиту или саму деталь. Указание Уплотнительный шнур 04 мм заказывается отдельно 036 603 Макс. Вакуум Кол-во всасывающих L В Н Вес точек мм г 001 93 1 78 78 40 600 ппс с спппс 036 603 Адаптерная пластина алюминий Подходит для переходника для монтажа на поверхность 7810АВХ Преимущество С адаптерной пластины можно снять фрезой до 2 мм (устранение углублений) Предпочтительной областью применения является обработка тонких листов металла фольги пластин и даже бумаги. 036 603 Размер мм Толщина материала 01 мм Вес г 002 78 х 78 10 200 036 603 Адаптерный мат резина Подходит для переходника для монтажа на поверхность 7810АВХ Преимущество высокий коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям/смещения во время обработки. возможно фрезерование адаптерной пластины на глубину 2 мм. при использовании одних и тех же контуров адаптерная пластина может использоваться практически сколь угодно часто так как она не подвержена износу. 036 603 Размер Толщина материала Вес мм 01 мм г 003 78 х 78 4 60 036 604 Пластинчатый вакуумный насос 7800VPX Комплект поставки фильтр тонкой очистки со стороны всасывания отделитель масляного тумана переключающий клапан для режима среднего и низкого вакуума резинометаллический амортизатор масло для первичного заполнения без балласта Применение Если сжатый воздух на месте применения вакуумной зажимной плиты отсутствует рекомендуется применение вакуумного пластинчатого насоса AMF. Он обеспечивает надежную длительную эксплуатацию используемых зажимных плит. Благодаря компактной конструкции насоса он может быть установлен непосредственно рядом/со станком. На заказ возможность поставки других размеров и скорости откачки. 036 604 Вакуум Всасывающая способность мЗ Смазка Питание мотора В Гц Уровень шума Дб Степень защиты Непрерывный режим Вес кг 001 99 15 230 50 59 54 100 19 NORGAU 391 036 603
