Шатунное зажимное устройство Без угловой опоры Прижимное и натяжное устройство (Шатун и рычаг движутся синхронно)

Шатунное зажимное устройство Без угловой опоры Прижимное и натяжное устройство (Шатун и рычаг движутся синхронно) Длинная направляющая шатуна с крепежной резьбо

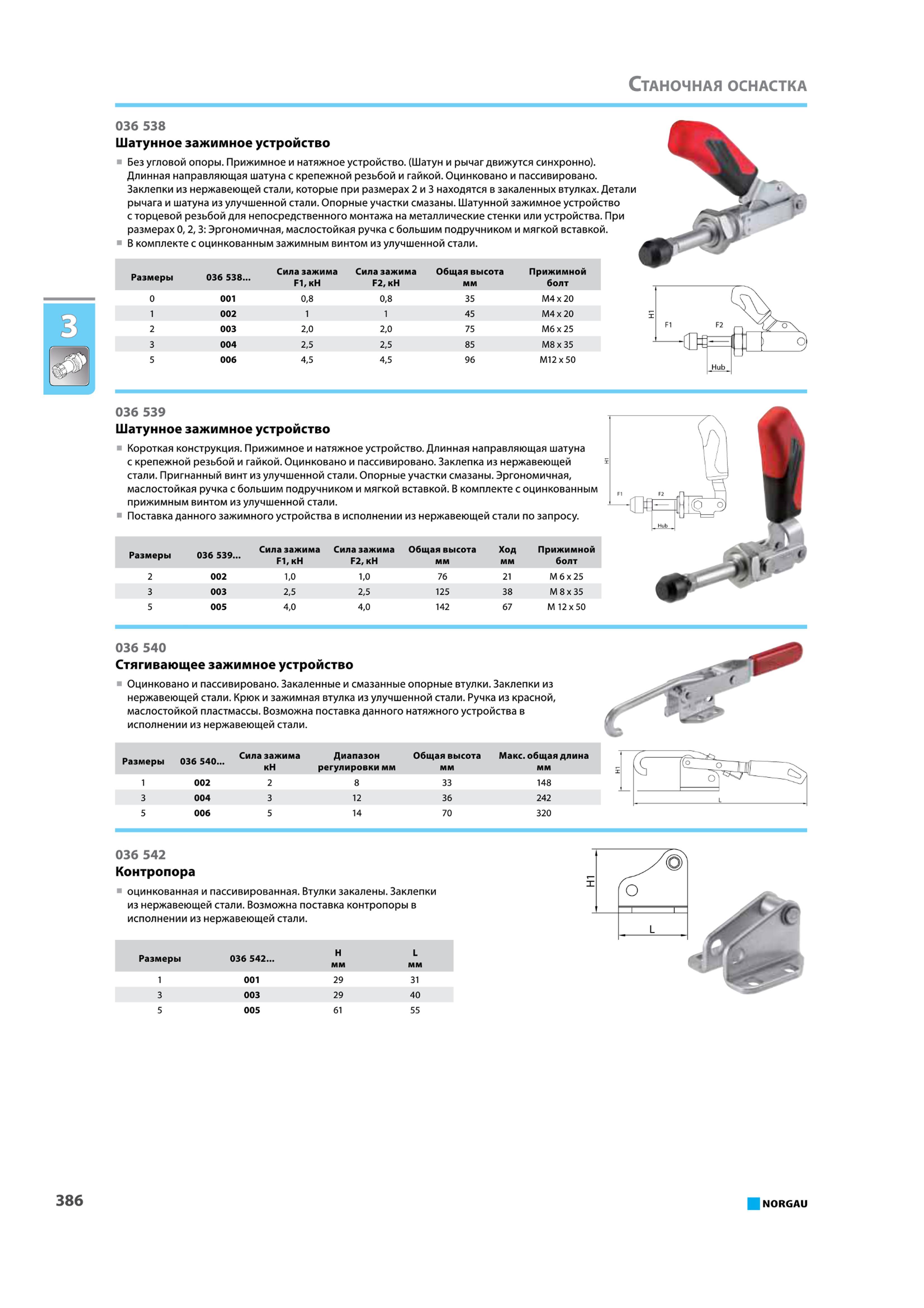

Шатунное зажимное устройство Без угловой опоры. Прижимное и натяжное устройство. (Шатун и рычаг движутся синхронно). Длинная направляющая шатуна с крепежной резьбой и гайкой. Оцинковано и пассивировано. Заклепки из нержавеющей стали которые при размерах 2 и 3 находятся в закаленных втулках. Детали рычага и шатуна из улучшенной стали. Опорные участки смазаны. Шатунной зажимное устройство с торцевой резьбой для непосредственного монтажа на металлические стенки или устройства. При размерах 023 Эргономичная маслостойкая ручка с большим подручником и мягкой вставкой. В комплекте с оцинкованным зажимным винтом из улучшенной стали. Размеры 036 538 Сила зажима F1 кН Сила зажима F2 кН Общая высота мм Прижимной болт 0 001 08 08 35 М4 х 20 1 002 1 1 45 М4 х 20 2 003 20 20 75 Мб х 25 3 004 25 25 85 М8 х 35 5 006 45 45 96 М12 х 50 036 539 Шатунное зажимное устройство Короткая конструкция. Прижимное и натяжное устройство. Длинная направляющая шатуна с крепежной резьбой и гайкой. Оцинковано и пассивировано. Заклепка из нержавеющей стали. Пригнанный винт из улучшенной стали. Опорные участки смазаны. Эргономичная маслостойкая ручка с большим подручником и мягкой вставкой. В комплекте с оцинкованным прижимным винтом из улучшенной стали. Поставка данного зажимного устройства в исполнении из нержавеющей стали по запросу. Сила зажима Сила зажима Общая высота Ход Прижимнои Размеры 036 539 г F1kH F2 кН мм болт 2 002 10 10 76 21 М 6 х 25 В 003 25 25 125 38 М8х35 5 005 40 40 142 67 М 12x50 036 540 Стягивающее зажимное устройство Оцинковано и пассивировано. Закаленные и смазанные опорные втулки. Заклепки из нержавеющей стали. Крюк и зажимная втулка из улучшенной стали. Ручка из красной маслостойкой пластмассы. Возможна поставка данного натяжного устройства в исполнении из нержавеющей стали. Размеры 036 540 кН регулировки мм ММ ММ X (о О 1 002 2 8 33 148 3 004 3 12 36 242 L 036 542 Контропора оцинкованная и пассивированная. Втулки закалены. Заклепки из нержавеющей стали. Возможна поставка контропоры в исполнении из нержавеющей стали. О L L Размеры 036 542 мм 1 001 29 31 3 003 29 40 5 005 61 55 386 NORGAU 036 538
