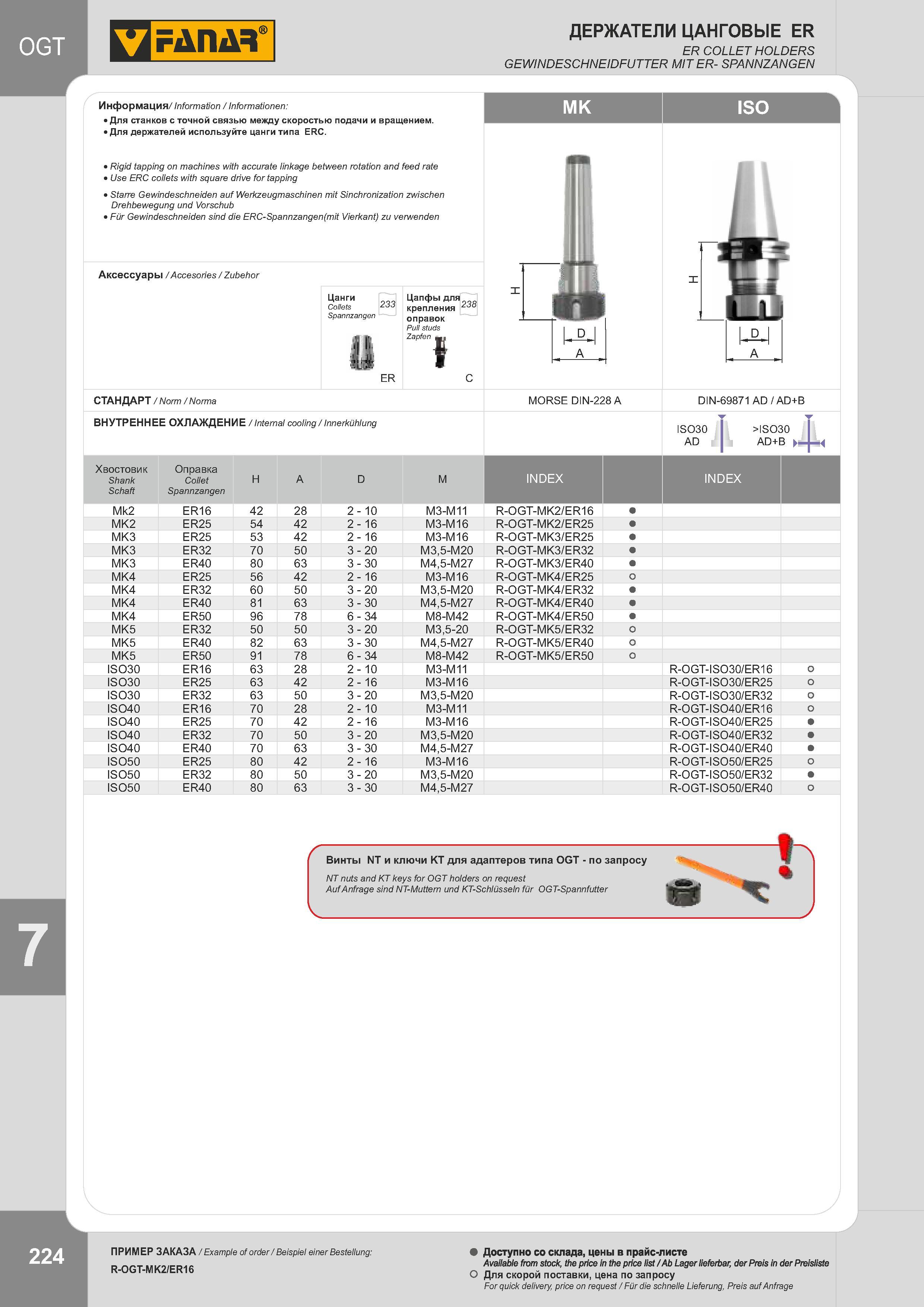

ДЕРЖАТЕЛИ ЦАНГОВЫЕ ER ER COLLET HOLDERS GEWINDESCHNEIDFUTTER MIT ER- SPANNZANGEN Информация/ Information / Informationen: Для станков с точной связью между скоростью подачи и вращением. Для держателей используйте цанги типа ERC. Rigid tapping on machines with accurate linkage between rotation and feed rate Use ERC collets with square drive for tapping Starre Gewindeschneiden auf Werkzeugmaschinen mit Sinchronization zwischen Drehbewegung und Vorschub Für Gewindeschneiden sind die ERC-Spannzangen(mit Vierkant) zu verwenden Аксессуары / Accesories / Zubehor Цанги Collets Spannzangen 233 Цапфы для,, крепления 2 оправок Pull studs Zapfen п- nl A ER СТАНДАРТ / Norm /Norma MORSE DIN-228 A DIN-69871 AD / AD+B ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ /Internal cooling/Innerkühlung ISO30 >ISO30 AD AD+B Хвостовик Shank Schaft Оправка Collet Spannzangen H A D M INDEX INDEX Mk2 ER16 42 28 2 - 10 M3-M11 R-OGT-MK2/ER16 MK2 ER25 54 42 2 - 16 M3-M16 R-OGT-MK2/ER25 MK3 ER25 53 42 2 - 16 M3-M16 R-OGT-MK3/ER25 MK3 ER32 70 50 3 - 20 M3,5-M20 R-OGT-MK3/ER32 MK3 ER40 80 63 3 - 30 M4,5-M27 R-OGT-MK3/ER40 MK4 ER25 56 42 2 - 16 M3-M16 R-OGT-MK4/ER25 MK4 ER32 60 50 3 - 20 M3,5-M20 R-OGT-MK4/ER32 MK4 ER40 81 63 3 - 30 M4,5-M27 R-OGT-MK4/ER40 MK4 ER50 96 78 6 - 34 M8-M42 R-OGT-MK4/ER50 MK5 ER32 50 50 3 - 20 M3,5-20 R-OGT-MK5/ER32 0 MK5 ER40 82 63 3 - 30 M4,5-M27 R-OGT-MK5/ER40 о MK5 ER50 91 78 6 - 34 M8-M42 R-OGT-MK5/ER50 о ISO30 ER16 63 28 2 - 10 M3-M11 R-OGT-ISO30/ER16 о ISO30 ER25 63 42 2 - 16 M3-M16 R-OGT-ISO30/ER25 о ISO30 ER32 63 50 3 - 20 M3,5-M20 R-OGT-ISO30/ER32 о ISO40 ER16 70 28 2 - 10 M3-M11 R-OGT-ISO40/ER16 о ISO40 ER25 70 42 2 - 16 M3-M16 R-OGT-ISO40/ER25 ISO40 ER32 70 50 3 - 20 M3,5-M20 R-OGT-ISO40/ER32 ISO40 ER40 70 63 3 - 30 M4,5-M27 R-OGT-ISO40/ER40 ISO50 ER25 80 42 2 - 16 M3-M16 R-OGT-ISO50/ER25 о ISO50 ER32 80 50 3 - 20 M3,5-M20 R-OGT-ISO50/ER32 ISO50 ER40 80 63 3 - 30 M4,5-M27 R-OGT-ISO50/ER40 о Винты NT и ключи KT для адаптеров типа OGT - по запросу NT nuts and KT keys for OGT holders on request Auf Anfrage sind NT-Muttern und KT-Schlüsseln für OGT-Spannfutter Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OGT-MK2/ER16 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage MK ISO C 7
