230 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.227

Каталог FANAR 2014 Резьбовой инструмент и оснастка Стр. 227 0230 Lab2u

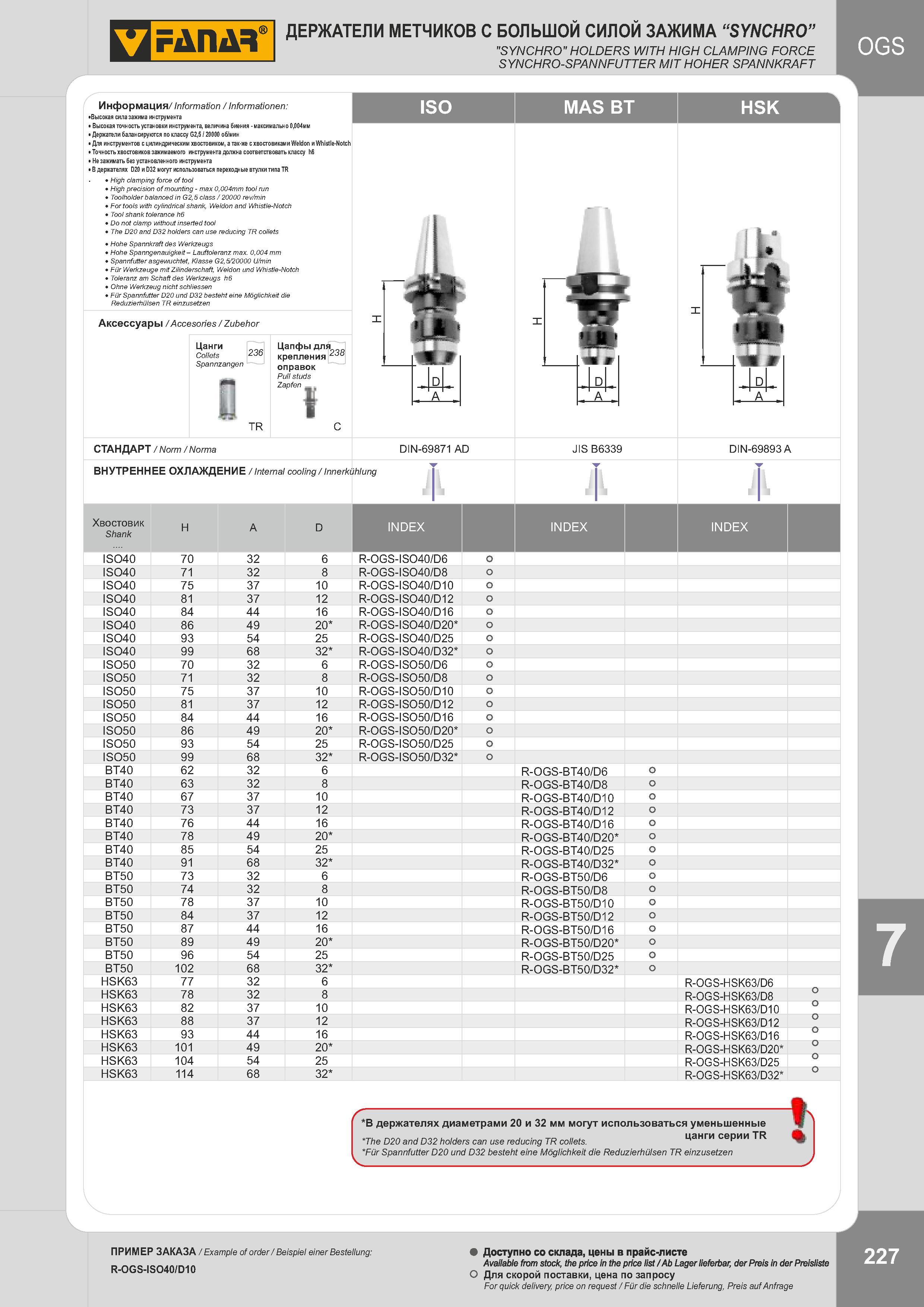

ДЕРЖАТЕЛИ МЕТЧИКОВ С БОЛЬШОЙ СИЛОЙ ЗАЖИМА "SYNCHRO" "SYNCHRO" HOLDERS WITH HIGH CLAMPING FORCE SYNCHRO-SPANNFUTTER MIT HOHER SPANNKRAFT Информация/ Information / Informationen: Высокая сила зажима инструмента Высокая точность установки инструмента, величина биения - максимально 0,004мм Держатели балансируются по классу G2,5 / 20000 об/мин Для инструментов с цилиндрическим хвостовиком, а так-же с хвостовиками Weldon и Whistle-Notch Точность хвостовиков зажимаемого инструмента должна соответствовать классу h6 Не зажимать без установленного инструмента В держателях D20 и D32 могут использоваться переходные втулки типа TR High clamping force of tool High precision of mounting - max 0,004mm tool run Toolholder balanced in G2,5 class / 20000 rev/min For tools with cylindrical shank, Weldon and Whistle-Notch Tool shank tolerance h6 Do not clamp without inserted tool The D20 and D32 holders can use reducing TR collets Hohe Spannkraft des Werkzeugs Hohe Spanngenauigkeit - Lauftoleranz max. 0,004 mm Spannfutter asgewuchtet, Klasse G2,5/20000 U/min Für Werkzeuge mit Zilinderschaft, Weldon und Whistle-Notch Toleranz am Schaft des Werkzeugs h6 Ohne Werkzeug nicht schliessen Für Spannfutter D20 und D32 besteht eine Möglichkeit die Reduzierhülsen TR einzusetzen MAS BT Аксессуары / Accesories / Zubehor Цанги Collets Spannzangen 236 Цапфы для крепления оправок Pull studs Zapfen I TR C СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung DIN-69871 AD JIS B6339 DIN-69893 A Хвостовик Shank H A D INDEX INDEX INDEX ISO40 70 32 6 R-OGS-ISO40/D6 о ISO40 71 32 8 R-OGS-ISO40/D8 о ISO40 75 37 10 R-OGS-ISO40/D10 о ISO40 81 37 12 R-OGS-ISO40/D12 о ISO40 84 44 16 R-OGS-ISO40/D16 о ISO40 86 49 20 R-OGS-ISO40/D20 о ISO40 93 54 25 R-OGS-ISO40/D25 о ISO40 99 68 32 R-OGS-ISO40/D32 о ISO50 70 32 6 R-OGS-ISO50/D6 о ISO50 71 32 8 R-OGS-ISO50/D8 о ISO50 75 37 10 R-OGS-ISO50/D10 о ISO50 81 37 12 R-OGS-ISO50/D12 о ISO50 84 44 16 R-OGS-ISO50/D16 о ISO50 86 49 20 R-OGS-ISO50/D20 о ISO50 93 54 25 R-OGS-ISO50/D25 о ISO50 99 68 32 R-OGS-ISO50/D32 о BT40 62 32 6 R-OGS-BT40/D6 о BT40 63 32 8 R-OGS-BT40/D8 о BT40 67 37 10 R-OGS-BT40/D10 о BT40 73 37 12 R-OGS-BT40/D12 о BT40 76 44 16 R-OGS-BT40/D16 о BT40 78 49 20 R-OGS-BT40/D20 о BT40 85 54 25 R-OGS-BT40/D25 о BT40 91 68 32 R-OGS-BT40/D32 о BT50 73 32 6 R-OGS-BT50/D6 о BT50 74 32 8 R-OGS-BT50/D8 о BT50 78 37 10 R-OGS-BT50/D10 о BT50 84 37 12 R-OGS-BT5Ü/D12 о BT50 87 44 16 R-OGS-BT50/D16 о BT50 89 49 20 R-OGS-BT50/D20 о BT50 96 54 25 R-OGS-BT5Ü/D25 о BT50 102 68 32 R-OGS-BT5Q/D32 о HSK63 77 32 6 R-OGS-HSK63/D6 HSK63 78 32 8 R-OGS-HSK63/D8 о HSK63 82 37 10 R-OGS-HSK63/D10 о HSK63 88 37 12 R-OGS-HSK63/D12 о HSK63 93 44 16 R-OGS-HSK63/D16 о HSK63 101 49 20 R-OGS-HSK63/D2Ö о HSK63 104 54 25 R-OGS-HSK63/D25 о HSK63 114 68 32 R-OGS-HSK63/D32 о t В держателях диаметрами 20 и 32 мм могут использоваться уменьшенные The D20 and D32 holders can use red ucing TR collets. цанги серии TR Für Spannfutter D20 und D32 besteht eine Möglichkeit die Reduzierhülsen TR einzusetzen Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OGS-ISO40/D10 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage ISO 7
