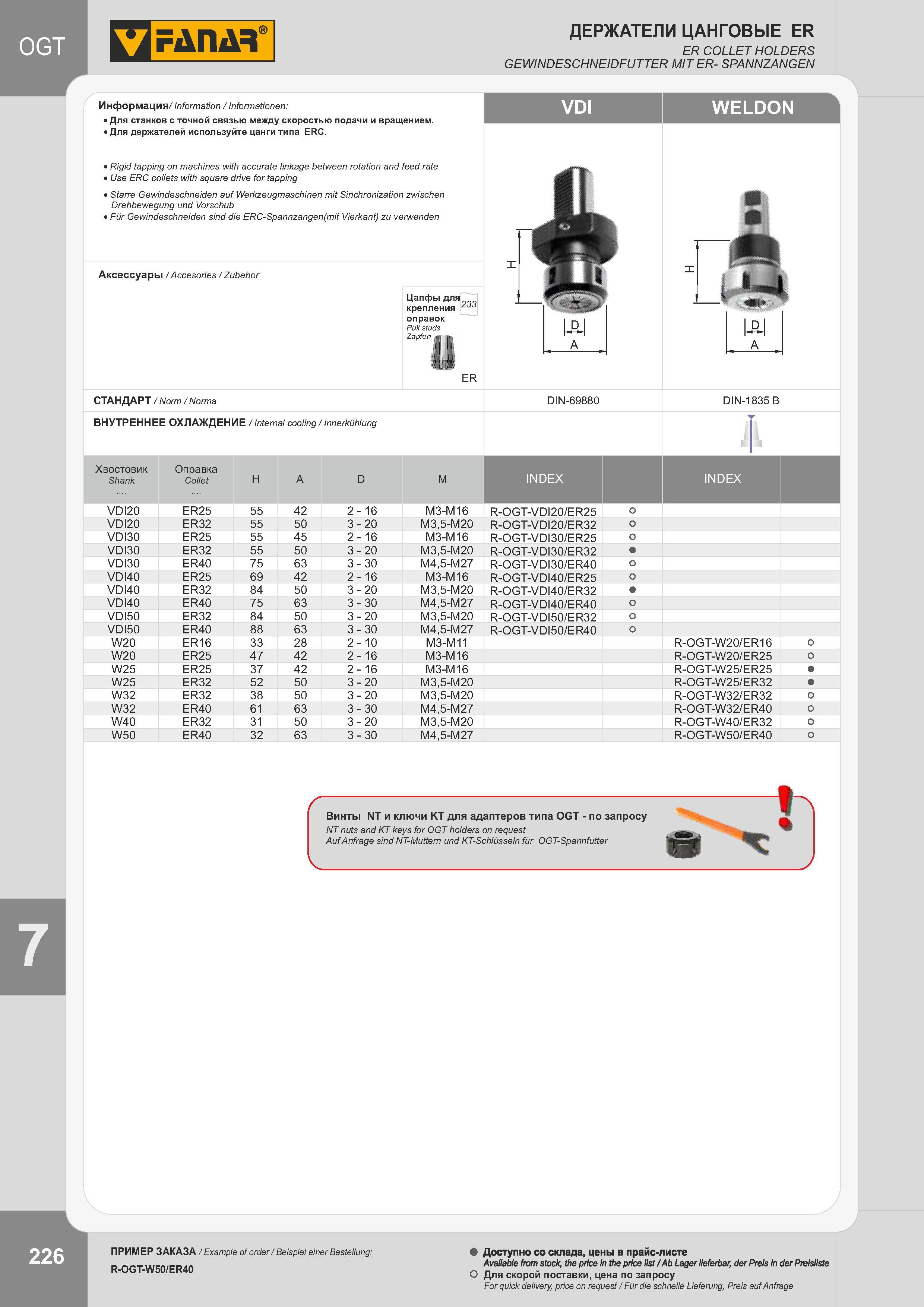

ДЕРЖАТЕЛИ ЦАНГОВЫЕ ER ER COLLET HOLDERS GEWINDESCHNEIDFUTTER MIT ER- SPANNZANGEN Информация/ Information / Informationen: Для станков с точной связью между скоростью подачи и вращением. Для держателей используйте цанги типа ERC. WELDON Rigid tapping on machines with accurate linkage between rotation and feed rate Use ERC collets with square drive for tapping Starre Gewindeschneiden auf Werkzeugmaschinen mit Sinchronization zwischen Drehbewegung und Vorschub Für Gewindeschneiden sind die ERC-Spannzangen(mit Vierkant) zu verwenden Аксессуары / Accesories / Zubehor Цапфы для,, крепления 2 оправок Pull studs Zapfen СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung ER DIN-69880 DIN-1835 B Хвостовик Shank Оправка Collet H A D M INDEX INDEX VDI20 ER25 55 42 2 - 16 M3-M16 R-OGT-VDI20/ER25 0 VDI20 ER32 55 50 3 - 20 M3,5-M20 R-OGT-VDI20/ER32 о VDI30 ER25 55 45 2 - 16 M3-M16 R-OGT-VDI30/ER25 0 VDI30 ER32 55 50 3 - 20 M3,5-M20 R-OGT-VDI30/ER32 VDI30 ER40 75 63 3 - 30 M4,5-M27 R-OGT-VDI30/ER40 о VDI40 ER25 69 42 2 - 16 M3-M16 R-OGT-VDI40/ER25 о VDI40 ER32 84 50 3 - 20 M3,5-M20 R-OGT-VDI40/ER32 VDI40 ER40 75 63 3 - 30 M4,5-M27 R-OGT-VDI40/ER40 о VDI50 ER32 84 50 3 - 20 M3,5-M20 R-OGT-VDI50/ER32 о VDI50 ER40 88 63 3 - 30 M4,5-M27 R-OGT-VDI50/ER40 О W20 ER16 33 28 2 - 10 M3-M11 R-OGT-W20/ER16 о W20 ER25 47 42 2 - 16 M3-M16 R-OGT-W20/ER25 о W25 ER25 37 42 2 - 16 M3-M16 R-OGT-W25/ER25 W25 ER32 52 50 3 - 20 M3,5-M20 R-OGT-W25/ER32 W32 ER32 38 50 3 - 20 M3,5-M20 R-OGT-W32/ER32 о W32 ER40 61 63 3 - 30 M4,5-M27 R-OGT-W32/ER40 о W40 ER32 31 50 3 - 20 M3,5-M20 R-OGT-W40/ER32 О W50 ER40 32 63 3 - 30 M4,5-M27 R-OGT-W50/ER40 о Винты NT и ключи KT для адаптеров типа OGT - по запросу NT nuts and KT keys for OGT holders on request Auf Anfrage sind NT-Muttern und KT-Schlüsseln für OGT-Spannfutter Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OGT-W50/ER40 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage VDI 7
