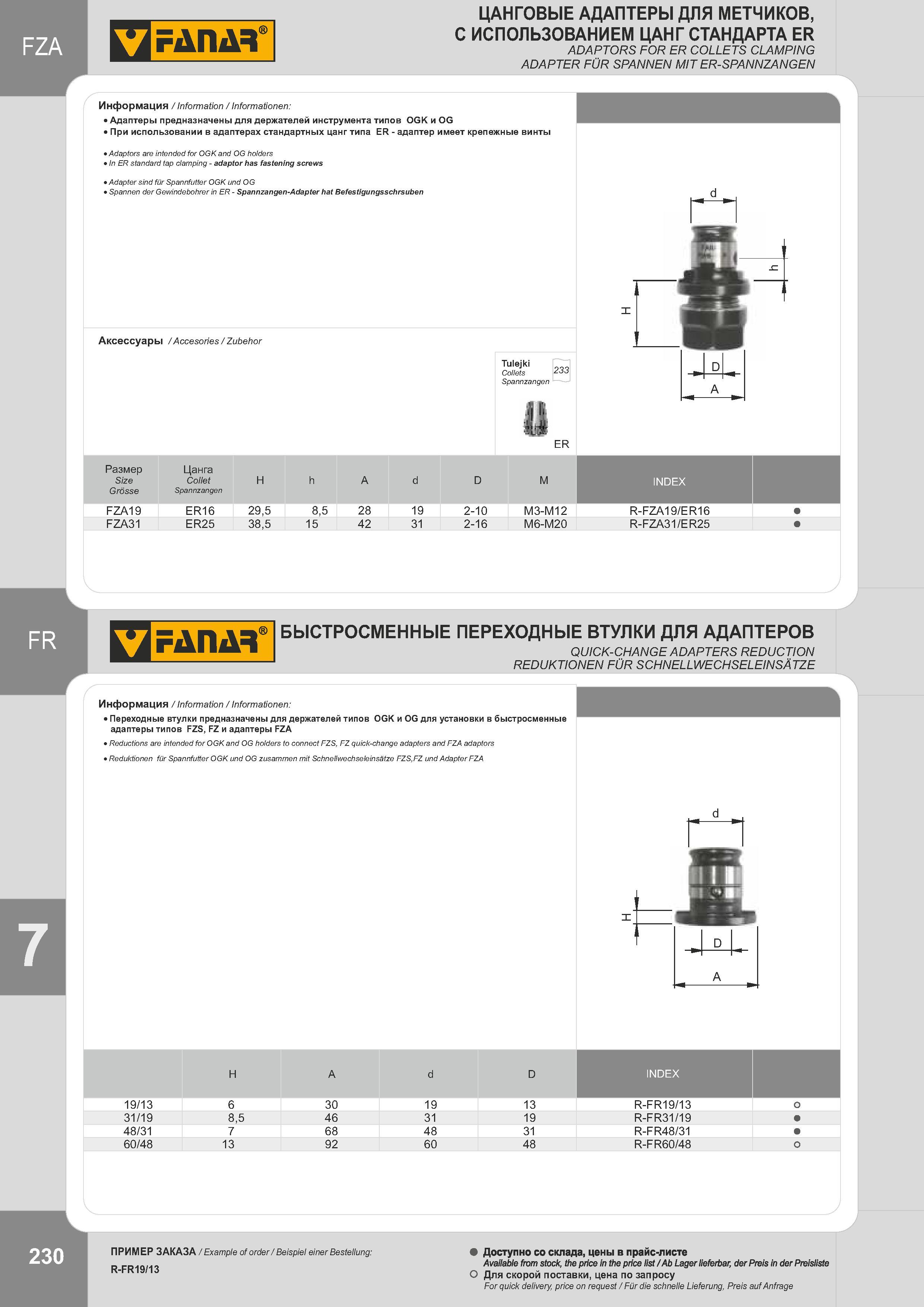

ЦАНГОВЫЕ АДАПТЕРЫ ДЛЯ МЕТЧИКОВ, С ИСПОЛЬЗОВАНИЕМ ЦАНГ СТАНДАРТА ER ADAPTORS FOR ER COLLETS CLAMPING ADAPTER FÜR SPANNEN MIT ER-SPANNZANGEN Информация / Information / Informationen: Адаптеры предназначены для держателей инструмента типов OGK и OG При использовании в адаптерах стандартных цанг типа ER - адаптер имеет крепежные винты Adaptors are intended for OGK and OG holders In ER standard tap clamping - adaptor has fastening screws Adapter sind für Spannfutter OGK und OG Spannen der Gewindebohrer in ER - Spannzangen-Adapter hat Befestigungsschrsuben Аксессуары / Accesories / Zubehor Tulejki Collets Spannzangen 233 ER Размер Size Grösse Цанга Collet Spannzangen H h A d D M INDEX FZA19 ER16 29,5 8,5 28 19 2-10 M3-M12 R-FZA19/ER16 FZA31 ER25 38,5 15 42 31 2-16 M6-M20 R-FZA31/ER25 Ир ап дч БЫСТРОСМЕННЫЕ ПЕРЕХОДНЫЕ ВТУЛКИ ДЛЯ АДАПТЕРОВ QUICK-CHANGE ADAPTERS REDUCTION REDUKTIONEN FÜR SCHNELLWECHSELEINSÄTZE Информация / Information / Informationen: Переходные втулки предназначены для держателей типов OGK и OG для установки в быстросменные адаптеры типов FZS, FZ и адаптеры FZA Reductions are intended for OGK and OG holders to connect FZS, FZ quick-change adapters and FZA adaptors Reduktionen für Spannfutter OGK und OG zusammen mit Schnellwechseleinsätze FZS,FZ und Adapter FZA ff JL H A d D INDEX 19/13 6 30 19 13 R-FR19/13 о 31/19 8,5 46 31 19 R-FR31/19 48/31 7 68 48 31 R-FR48/31 60/48 13 92 60 48 R-FR60/48 0 Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-FR19/13 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage d 7 D A 23
