225 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.222

Каталог FANAR 2014 Резьбовой инструмент и оснастка Стр. 222 0225 Lab2u

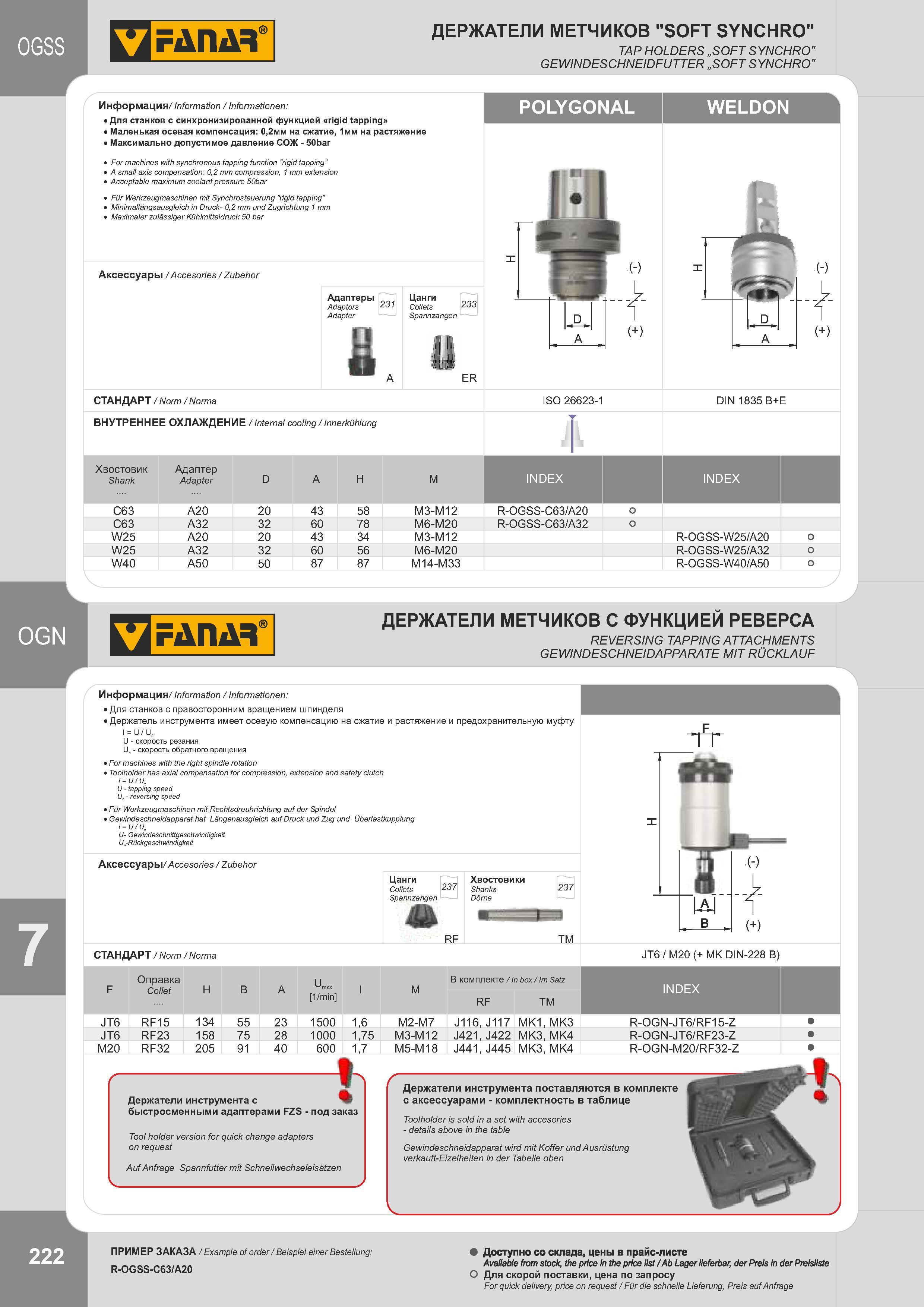

ДЕРЖАТЕЛИ МЕТЧИКОВ "SOFT SYNCHRO" TAP HOLDERS „SOFT SYNCHRO" GEWINDESCHNEIDFUTTER „SOFT SYNCHRO" Информация/ Information / Informationen: Для станков с синхронизированной функцией rigid tapping Маленькая осевая компенсация: 0,2мм на сжатие, 1мм на растяжение Максимально допустимое давление СОЖ - 50bar For machines with synchronous tapping function "rigid tapping” A small axis compensation: 0,2 mm compression, 1 mm extension Acceptable maximum coolant pressure 50bar Für Werkzeugmaschinen mit Synchrosteuerung "rigid tapping” Minimallängsausgleich in Druck- 0,2 mm und Zugrichtung 1 mm Maximaler zulässiger Kühlmitteldruck 50 bar POLYGONAL WELDON Аксессуары / Accesories / Zubehor Ад теры Цанги Adaptors 231 Collets 233 Adapter Spannzangen (-) (+) ER СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung ISO 26623-1 DIN 1835 B+E Хвостовик Shank Адаптер Adapter D A H M INDEX INDEX C63 A20 20 43 58 M3-M12 R-0GSS-C63/A20 0 C63 A32 32 60 78 M6-M20 R-0GSS-C63/A32 о W25 A20 20 43 34 M3-M12 R-0GSS-W25/A20 0 W25 A32 32 60 56 M6-M20 R-0GSS-W25/A32 о W40 A50 50 87 87 M14-M33 R-0GSS-W40/A50 о ДЕРЖАТЕЛИ МЕТЧИКОВ С ФУНКЦИЕЙ РЕВЕРСА REVERSING TAPPING ATTACHMENTS GEWINDESCHNEIDAPPARATE MIT RÜCKLAUF Информация/ Information / Informationen: Для станков с правосторонним вращением шпинделя Держатель инструмента имеет осевую компенсацию на сжатие и растяжение и предохранительную муфту l = U / U„ U - скорость резания U„ - скорость обратного вращения For machines with the right spindle rotation Toolholder has axial compensation for compression, extension and safety clutch l = U / U U - tapping speed U„ - reversing speed Für Werkzeugmaschinen mit Rechtsdreuhrichtung auf der Spindel Gewindeschneidapparat hat Längenausgleich auf Druck und Zug und Überlastkupplung l = U / U U- Gewindeschnittgeschwindigkeit U„-Rückgeschwindigkeit Аксессуары/ Accesories / Zubehor СТАНДАРТ / Norm / Norma Цанги Хвостовики Collets 237 Shanks Spannzangen Dörne RF TM 1Ш IAI в (+) JT6 / M20 (+ MK DIN-228 B) В комплекте /In box/ Im Satz F Collet H B A Umax 1/min I M RF TM INDEX JT6 RF15 134 55 23 1500 1,6 M2-M7 J116, J117 MK1, MK3 R-0GN-JT6/RF15-Z JT6 RF23 158 75 28 1000 1,75 M3-M12 J421,J422 MK3, MK4 R-0GN-JT6/RF23-Z M20 RF32 205 91 40 600 1,7 M5-M18 J441,J445 MK3, MK4 R-0GN-M20/RF32-Z Держатели инструмента с быстросменными адаптерами FZS - под заказ Tool holder version for quick change adapters on request Auf Anfrage Spannfutter mit Schnellwechseleisätzen Держатели инструмента поставляются в комплекте с аксессуарами - комплектность в таблице Toolholder is sold in a set with accesories - details above in the table Gewindeschneidapparat wird mit Koffer und Ausrüstung verkauft-Eizelheiten in der Tabelle oben Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OGSS-C63/A20 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage A OG 7
