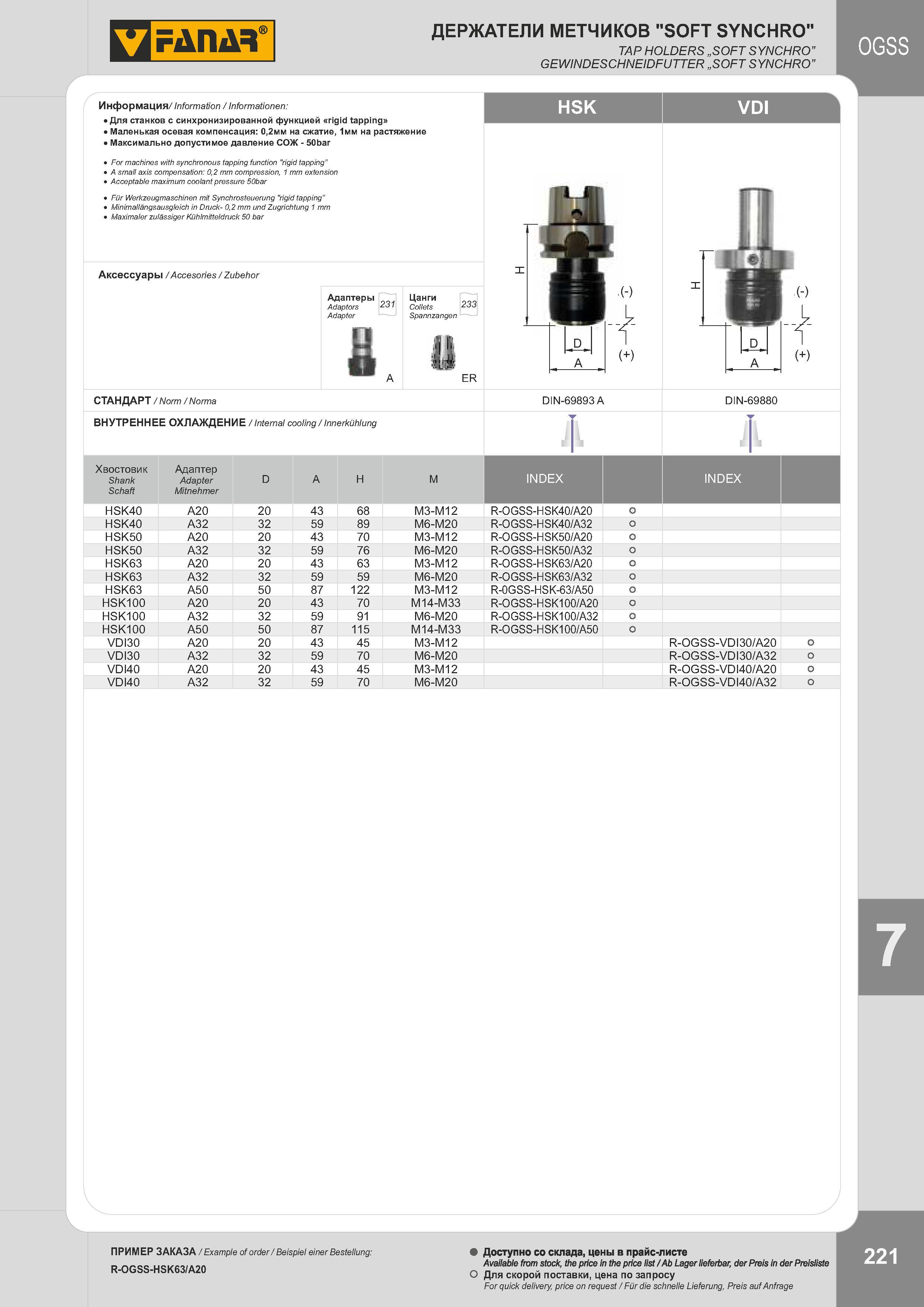

ДЕРЖАТЕЛИ МЕТЧИКОВ "SOFT SYNCHRO" TAP HOLDERS „SOFT SYNCHRO" GEWINDESCHNEIDFUTTER „SOFT SYNCHRO" Информация/ Information / Informationen: Для станков с синхронизированной функцией rigid tapping Маленькая осевая компенсация: 0,2мм на сжатие, 1мм на растяжение Максимально допустимое давление СОЖ - 50bar For machines with synchronous tapping function "rigid tapping” A small axis compensation: 0,2 mm compression, 1 mm extension Acceptable maximum coolant pressure 50bar Für Werkzeugmaschinen mit Synchrosteuerung "rigid tapping” Minimallängsausgleich in Druck- 0,2 mm und Zugrichtung 1 mm Maximaler zulässiger Kühlmitteldruck 50 bar HSK Аксессуары / Accesories / Zubehor Адаптеры Цанги Adaptors 231 Collets 233 Adapter Spannzangen Ц ER СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung DIN-69893 A DIN-69880 Хвостовик Shank Schaft Адаптер Adapter Mitnehmer D A H M INDEX INDEX HSK40 A20 20 43 68 M3-M12 R-OGSS-HSK40/A20 0 HSK40 A32 32 59 89 M6-M20 R-OGSS-HSK40/A32 о HSK50 A20 20 43 70 M3-M12 R-OGSS-HSK50/A20 0 HSK50 A32 32 59 76 M6-M20 R-OGSS-HSK5Ö/A32 о HSK63 A20 20 43 63 M3-M12 R-OGSS-HSK63/A20 о HSK63 A32 32 59 59 M6-M20 R-OGSS-HSK63/A32 о HSK63 A50 50 87 122 M3-M12 R-0GSS-HSK-63/A50 о HSK100 A20 20 43 70 M14-M33 R-OGSS-HSK100/A20 о HSK100 A32 32 59 91 M6-M20 R-OGSS-HSK100/A32 о HSK100 A50 50 87 115 M14-M33 R-OGSS-HSK100/A50 О VDI30 A20 20 43 45 M3-M12 R-OGSS-VDI30/A20 о VDI30 A32 32 59 70 M6-M20 R-OGSS-VDI30/A32 о VDI40 A20 20 43 45 M3-M12 R-OGSS-VDI40/A20 о VDI40 A32 32 59 70 M6-M20 R-OGSS-VDI40/A32 о Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OGSS-HSK63/A20 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage VDI A 7
