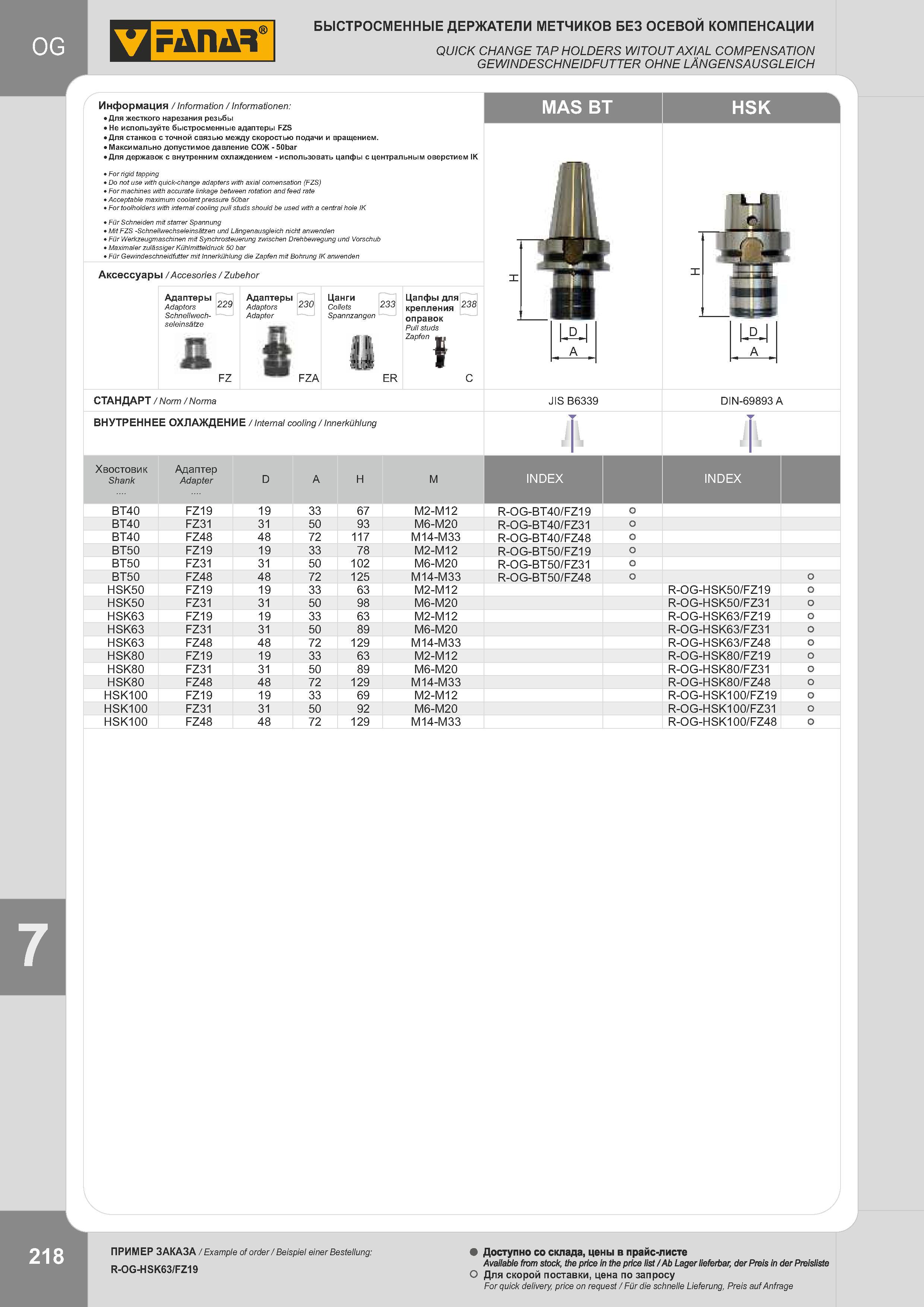

БЫСТРОСМЕННЫЕ ДЕРЖАТЕЛИ МЕТЧИКОВ БЕЗ ОСЕВОЙ КОМПЕНСАЦИИ QUICK CHANGE TAP HOLDERS WITOUT AXIAL COMPENSATION GEWINDESCHNEIDFUTTER OHNE LÄNGENSAUSGLEICH Информация / Information / Informationen: Для жесткого нарезания резьбы Не используйте быстросменные адаптеры FZS Для станков с точной связью между скоростью подачи и вращением. Максимально допустимое давление СОЖ - 50bar Для державок с внутренним охлаждением - использовать цапфы с центральным оверстием IK For rigid tapping Do not use with quick-change adapters with axial comensation (FZS) For machines with accurate linkage between rotation and feed rate Acceptable maximum coolant pressure 50bar For toolholders with internal cooling pull studs should be used with a central hole IK Für Schneiden mit starrer Spannung Mit FZS -Schnellwechseleinsätzen und Längenausgleich nicht anwenden Für Werkzeugmaschinen mit Synchrosteuerung zwischen Drehbewegung und Vorschub Maximaler zulässiger Kühlmitteldruck 50 bar Für Gewindeschneidfutter mit Innerkühlung die Zapfen mit Bohrung IK anwenden MAS BT HSK Аксессуары / Accesories / Zubehor Адаптеры Adaptors Schnellwechseleinsätze Адаптеры Цанги Цапфы для 229 Adaptors 230 Collets 233 крепления 238 Adapter Snann7ancie>n FZ i Цанги Collets Spannzangen Цапфы для крепления оправок Pull studs Zapfen f FZA ER СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung JIS B6339 DIN-69893 A Хвостовик Shank Адаптер Adapter D A H M INDEX INDEX BT40 FZ19 19 33 67 M2-M12 R-OG-BT40/FZ19 0 BT40 FZ31 31 50 93 M6-M20 R-OG-BT40/FZ31 о BT40 FZ48 48 72 117 M14-M33 R-OG-BT40/FZ48 0 BT50 FZ19 19 33 78 M2-M12 R-OG-BT50/FZ19 о BT50 FZ31 31 50 102 M6-M20 R-OG-BT50/FZ31 о BT50 FZ48 48 72 125 M14-M33 R-OG-BT50/FZ48 HSK50 FZ19 19 33 63 M2-M12 R-OG-HSK50/FZ19 о HSK50 FZ31 31 50 98 M6-M20 R-OG-HSK50/FZ31 о HSK63 FZ19 19 33 63 M2-M12 R-OG-HSK63/FZ19 о HSK63 FZ31 31 50 89 M6-M20 R-OG-HSK63/FZ31 О HSK63 FZ48 48 72 129 M14-M33 R-OG-HSK63/FZ48 о HSK80 FZ19 19 33 63 M2-M12 R-OG-HSK80/FZ19 о HSK80 FZ31 31 50 89 M6-M20 R-OG-HSK80/FZ31 о HSK80 FZ48 48 72 129 M14-M33 R-OG-HSK80/FZ48 о HSK100 FZ19 19 33 69 M2-M12 R-OG-HSK100/FZ19 о HSK100 FZ31 31 50 92 M6-M20 R-OG-HSK100/FZ31 о HSK100 FZ48 48 72 129 M14-M33 R-OG-HSK100/FZ48 О Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OG-HSK63/FZ19 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage C 7
