222 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.219

Каталог FANAR 2014 Резьбовой инструмент и оснастка Стр. 219 0222 Lab2u

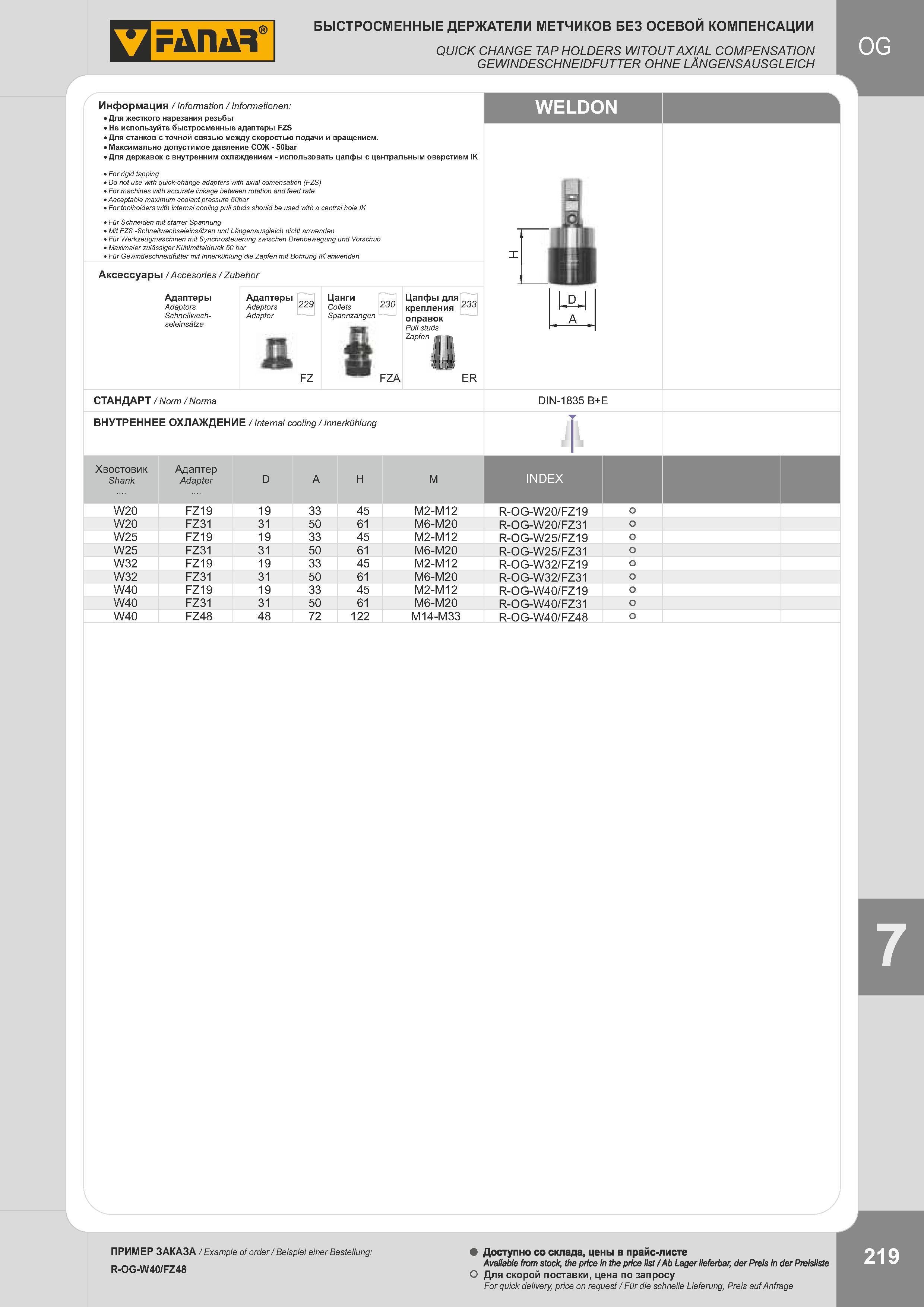

БЫСТРОСМЕННЫЕ ДЕРЖАТЕЛИ МЕТЧИКОВ БЕЗ ОСЕВОЙ КОМПЕНСАЦИИ QUICK CHANGE TAP HOLDERS WITOUT AXIAL COMPENSATION GEWINDESCHNEIDFUTTER OHNE LÄNGENSAUSGLEICH Информация / Information / Informationen: Для жесткого нарезания резьбы Не используйте быстросменные адаптеры FZS Для станков с точной связью между скоростью подачи и вращением. Максимально допустимое давление СОЖ - 50bar Для державок с внутренним охлаждением - использовать цапфы с центральным оверстием IK For rigid tapping Do not use with quick-change adapters with axial comensation (FZS) For machines with accurate linkage between rotation and feed rate Acceptable maximum coolant pressure 50bar For toolholders with internal cooling pull studs should be used with a central hole IK Für Schneiden mit starrer Spannung Mit FZS -Schnellwechseleinsätzen und Längenausgleich nicht anwenden Für Werkzeugmaschinen mit Synchrosteuerung zwischen Drehbewegung und Vorschub Maximaler zulässiger Kühlmitteldruck 50 bar Für Gewindeschneidfutter mit Innerkühlung die Zapfen mit Bohrung IK anwenden WELDON Аксессуары / Accesories / Zubehor Адаптеры Adaptors Schnellwech- seleinsätze Адаптеры Adaptors Adapter 229 Sr 230 Spannzangen a FZ Цапфы для крепления оправок Pull studs Zapfen 233 FZA ER СТАНДАРТ / Norm / Norma ВНУТРЕННЕЕ ОХЛАЖДЕНИЕ / Internal cooling / Innerkühlung DIN-1835 B+E Хвостовик Shank Адаптер Adapter D A H M INDEX W20 FZ19 19 33 45 M2-M12 R-OG-W20/FZ19 0 W20 FZ31 31 50 61 M6-M20 R-OG-W20/FZ31 о W25 FZ19 19 33 45 M2-M12 R-OG-W25/FZ19 0 W25 FZ31 31 50 61 M6-M20 R-OG-W25/FZ31 о W32 FZ19 19 33 45 M2-M12 R-OG-W32/FZ19 о W32 FZ31 31 50 61 M6-M20 R-OG-W32/FZ31 о W40 FZ19 19 33 45 M2-M12 R-OG-W40/FZ19 о W40 FZ31 31 50 61 M6-M20 R-OG-W40/FZ31 о W40 FZ48 48 72 122 M14-M33 R-OG-W40/FZ48 о Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-OG-W40/FZ48 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list /Ab Lager lieferbar, der Preis in Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage 7 9
