SANDVIK COROMANT | Каталог SANDVIK COROMANT 2000 Инструмент и сменные пластины Сандвик МКТС (Всего 172 стр.)




166 Каталог SANDVIK COROMANT 2000 Твердосплавный инструмент Сандвик МКТС Стр.164

166 ПРИЛОЖЕНИЕ Таблица 2 Пример расчета суммарных затрат на изготовление 1 детали А В Напайной СМП Затраты на приобретение инструмента 1 Державк Каталог SANDVIK COROMANT 2000 Режущий твердосплавный инструмент и пластины Сандвик МКТС для металлообработки на станках Токарная обработка Фрезерование Сверление Сплавы Стр. 164

Каталог SANDVIK COROMANT 2000 Инструмент и пластины МКТС Стр. 164 0166 Lab2u

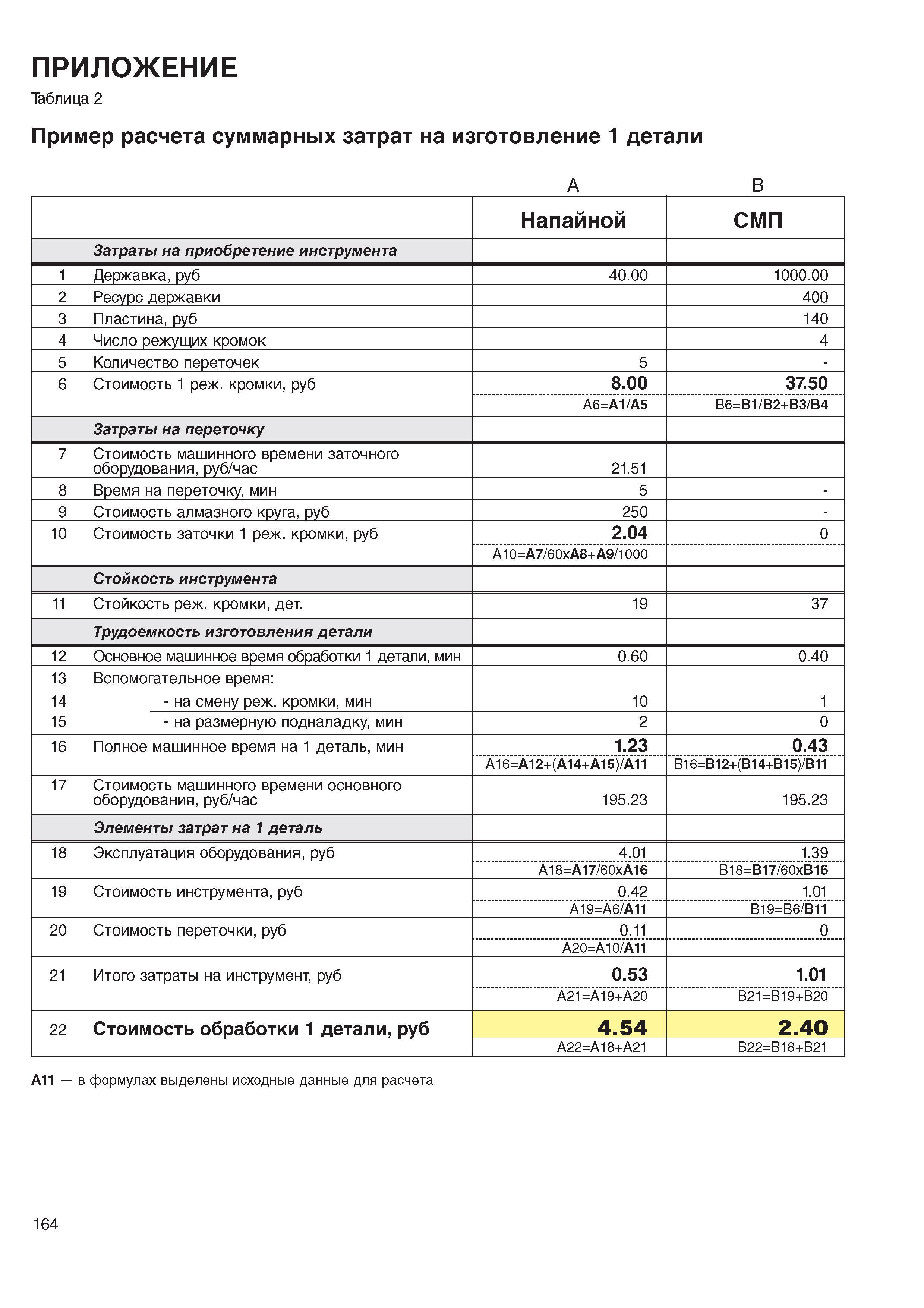

ПРИЛОЖЕНИЕ Таблица 2 Пример расчета суммарных затрат на изготовление 1 детали А В Напайной СМП Затраты на приобретение инструмента 1 Державка, руб 40.00 1000.00 2 Ресурс державки 400 3 Пластина, руб 140 4 Число режущих кромок 4 5 Количество переточек 5 - 6 Стоимость 1 реж. кромки, руб 8.00 37.50 А6=А1/А5 В6=B1/B2+B3/B4 Затраты на переточку 7 Стоимость машинного времени заточного оборудования, руб/час 21.51 8 Время на переточку, мин 5 - 9 Стоимость алмазного круга, руб 250 - 10 Стоимость заточки 1 реж. кромки, руб 2.04 0 A10=A7/60xA8+A9/1000 Стойкость инструмента 11 Стойкость реж. кромки, дет. 19 37 Трудоемкость изготовления детали 12 Основное машинное время обработки 1 детали, мин 0.60 0.40 13 Вспомогательное время: 14 - на смену реж. кромки, мин 10 1 15 - на размерную подналадку, мин 2 0 16 Полное машинное время на 1 деталь, мин 1.23 0.43 A16=A12+(A14+A15)/A11 B16=B12+(B14+B15)/B11 17 Стоимость машинного времени основного оборудования, руб/час 195.23 195.23 Элементы затрат на 1 деталь 18 Эксплуатация оборудования, руб 4.01 1.39 A18=A17/60xA16 B18=B17/60xB16 19 Стоимость инструмента, руб 0.42 1.01 A19=A6/A11 B19=B6/B11 20 Стоимость переточки, руб 0.11 0 A20=A10/A11 21 Итого затраты на инструмент, руб 0.53 1.01 A21=A19+A20 B21=B19+B20 22 Стоимость обработки 1 детали, руб 4.54 A22=A18+A21 2.40 B22=B18+B21 A11 в формулах выделены исходные данные для расчета 164
