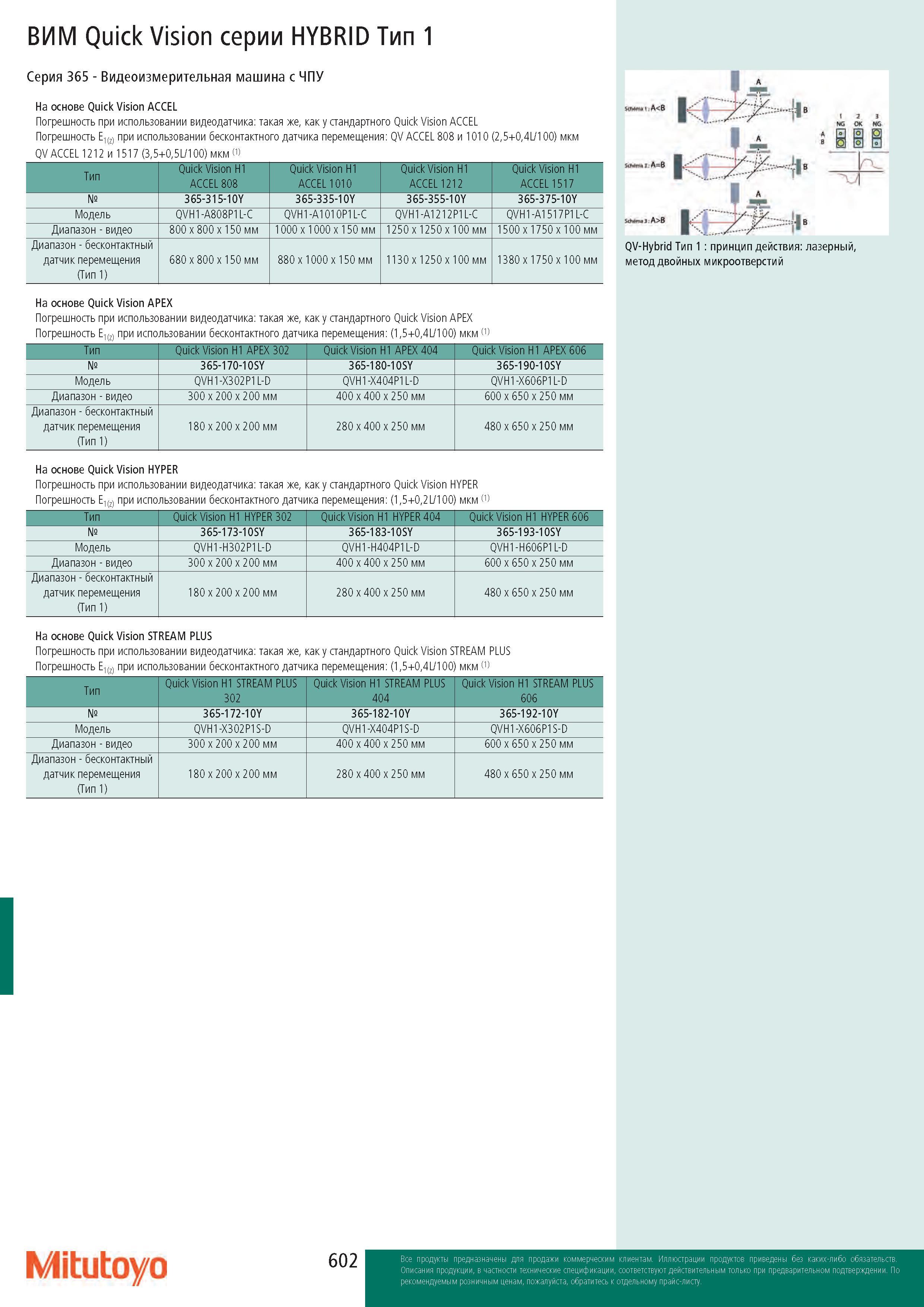

ВИМ Quick Vision серии HYBRID Тип 1 Серия 365 - Видеоизмерительная машина с ЧПУ На основе Quick Vision ACCEL Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision ACCEL Погрешность E1M при использовании бесконтактного датчика перемещения: QV ACCEL 808 и 1010 (2,5+0,4L/100) мкм QV ACCEL 1212 и 1517 (3,5+0,5L/100) мкм (1) Тип Quick Vision H1 ACCEL 808 Quick Vision H1 ACCEL 1010 Quick Vision H1 ACCEL 1212 Quick Vision H1 ACCEL 1517 № 365-315-10Y 365-335-10Y 365-355-10Y 365-375-10Y Модель QVH1-A808P1L-C QVH1-A1010P1L-C QVH1-A1212P1L-C QVH1-A1517P1L-C Диапазон - видео 800 x 800 x 150 мм 1000 x 1000 x 150 мм 1250 x 1250 x 100 мм 1500 x 1750 x 100 мм Диапазон - бесконтактный датчик перемещения (Тип 1) 680 x 800 x 150 мм 880 x 1000 x 150 мм 1 130 x 1250 x 100 мм 1380 x 1750 x 100 мм На основе Quick Vision APEX Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision APEX Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,4L/100) мкм (1) Тип Quick Vision H1 APEX 302 Quick Vision H1 APEX 404 Quick Vision H1 APEX 606 № 365-170-10SY 365-180-10SY 365-190-10SY Модель QVH1-X302P1L-D QVH1-X404P1L-D QVH1-X606P1L-D Диапазон - видео 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон - бесконтактный датчик перемещения (Тип 1) 180 x 200 x 200 мм 280 x 400 x 250 мм 480 x 650 x 250 мм На основе Quick Vision HYPER Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision HYPER Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,2L/100) мкм (1) Тип Quick Vision H1 HYPER 302 Quick Vision H1 HYPER 404 Quick Vision H1 HYPER 606 № 365-173-10SY 365-183-10SY 365-193-10SY Модель QVH1-H302P1L-D QVH1-H404P1L-D QVH1-H606P1L-D Диапазон - видео 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон - бесконтактный датчик перемещения (Тип 1) 180 x 200 x 200 мм 280 x 400 x 250 мм 480 x 650 x 250 мм На основе Quick Vision STREAM PLUS Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision STREAM PLUS Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,4L/100) мкм (1) Тип Quick Vision H1 STREAM PLUS 302 Quick Vision H1 STREAM PLUS 404 Quick Vision H1 STREAM PLUS 606 № 365-172-10Y 365-182-10Y 365-192-10Y Модель QVH1-X302P1S-D QVH1-X404P1S-D QVH1-X606P1S-D Диапазон - видео 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон - бесконтактный датчик перемещения (Тип 1) 180 x 200 x 200 мм 280 x 400 x 250 мм 480 x 650 x 250 мм QV-Hybrid Тип 1 : принцип действия: лазерный, метод двойных микроотверстий Mitutoyo
