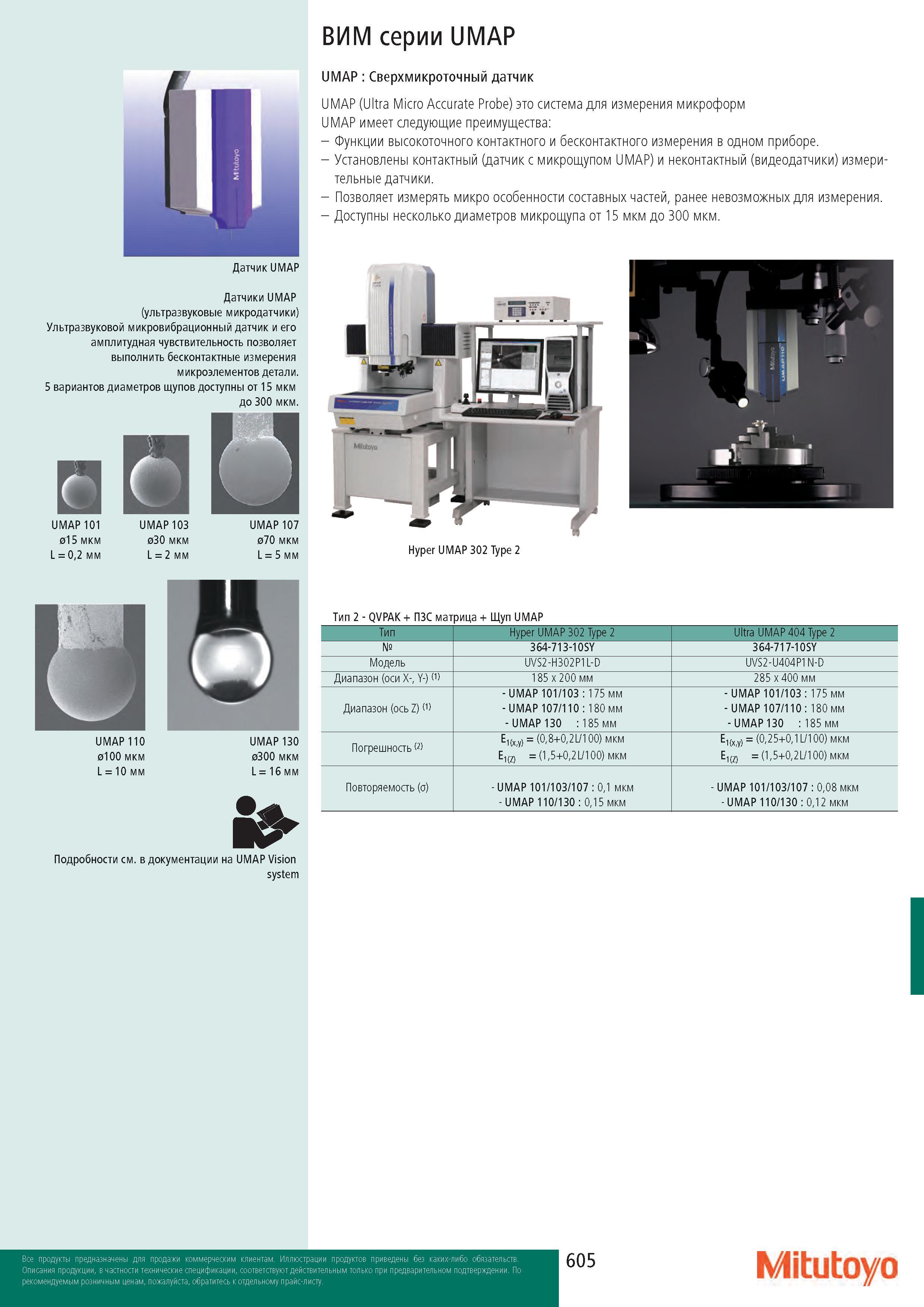

ВИМ серии UMAP Датчик UMAP Датчики UMAP (ультразвуковые микродатчики) Ультразвуковой микровибрационный датчик и его амплитудная чувствительность позволяет выполнить бесконтактные измерения микроэлементов детали. 5 вариантов диаметров щупов доступны от 15 мкм до 300 мкм. UMAP 101 015 мкм L = 0,2 мм UMAP 103 030 мкм L = 2 мм UMAP 107 070 мкм L = 5 мм UMAP : Сверхмикроточный датчик UMAP (Ultra Micro Accurate Probe) это система для измерения микроформ UMAP имеет следующие преимущества: - Функции высокоточного контактного и бесконтактного измерения в одном приборе. - Установлены контактный (датчик с микрощупом UMAP) и неконтактный (видеодатчики) измерительные датчики. - Позволяет измерять микро особенности составных частей, ранее невозможных для измерения. - Доступны несколько диаметров микрощупа от 15 мкм до 300 мкм. к Hyper UMAP 302 Type 2 UMAP 110 0100 мкм L = 10 мм UMAP 130 0300 мкм L = 16 мм Подробности см. в документации на UMAP Vision system Тип 2 - QVPAK + ПЗС матрица + Щуп UMAP Тип Hyper UMAP 302 Type 2 Ultra UMAP 404 Type 2 № 364-713-10SY 364-717-10SY Модель UVS2-H302P1L-D UVS2-U404P1N-D Диапазон (оси X-, Y-) (1) 1 85 x 200 мм 285 x 400 мм Диапазон (ось Z) (1) - UMAP 101/103 : 175 мм - UMAP 107/110 : 180 мм - UMAP 130 : 185 мм - UMAP 101/103 : 175 мм - UMAP 107/110 : 180 мм - UMAP 130 : 185 мм Погрешность (2) E1(x,y) = (0,8+0,2L/100) мкм E1(Z) = (1,5+0,2L/100) мкм E1(x,y) = (0,25+0,1L/100) мкм E1(Z) = (1,5+0,2L/100) мкм Повторяемость (о) - UMAP 101/103/107 : 0,1 мкм - UMAP 110/130 : 0,15 мкм - UMAP 101/103/107 : 0,08 мкм - UMAP 110/130 : 0,12 мкм 605 Mitutoyo
