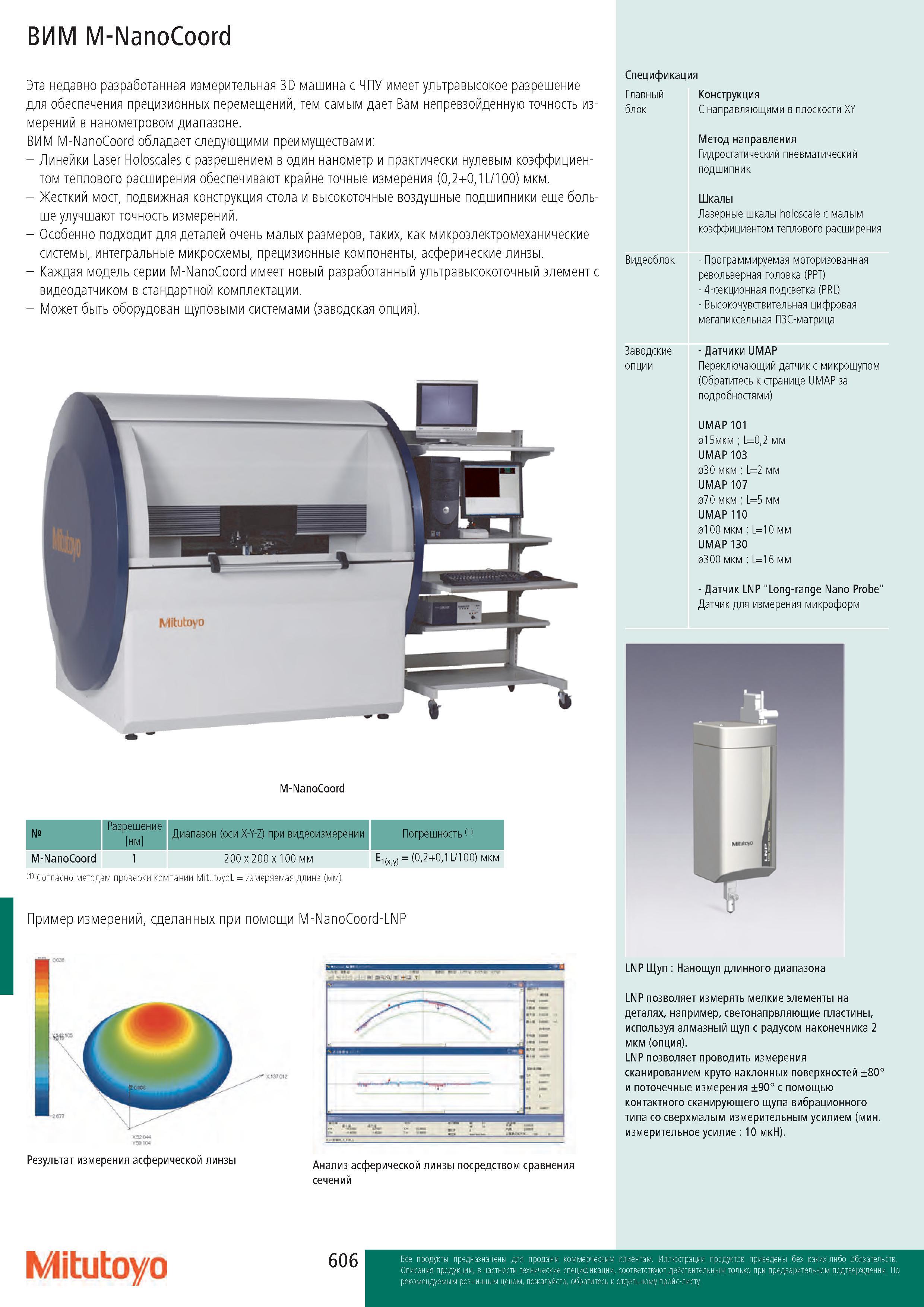

Измерительная машина Mitutoyo ВИМ 3D M-NanoCoord с ЧПУ имеет ультравысокое разрешение для обеспечения прецизионных перемещений исполнительных органов _ тем самым дает Вам непревзойденную точность измерений в нанометровом диапазоне. ВИМ M-NanoCoord обладает следующими преимуществами: - Линейки Laser Holoscales с разрешением в один нанометр и практически нулевым коэффициентом теплового расширения обеспечивают крайне точные измерения (0,2+0,1L/100) мкм. - Жесткий мост, подвижная конструкция стола и высокоточные воздушные подшипники еще больше улучшают точность измерений. - Особенно подходит для деталей очень малых размеров, таких, как микроэлектромеханические системы, интегральные микросхемы, прецизионные компоненты, асферические линзы. - Каждая модель серии M-NanoCoord имеет новый разработанный ультравысокоточный элемент с видеодатчиком в стандартной комплектации. - Может быть оборудован щуповыми системами (заводская опция). № Разрешение нм Диапазон (оси X-Y-Z) при видеоизмерении Погрешность (1) M-NanoCoord 1 200 x 200 x 100 мм E1(x,y) = (0,2+0,1 L/100) мкм (1) Согласно методам проверки компании MitutoyoL = измеряемая длина (мм) | Пример измерений, сделанных при помощи M-NanoCoord-LNP 520 4 У О Результат измерения асферической линзы Днализ асферической линзы посредством сравнения сечений Спецификация Конструкция С направляющими в плоскости XY Метод направления Гидростатический пневматический подшипник Шкалы Лазерные шкалы holoscale с малым коэффициентом теплового расширения - Программируемая моторизованная револьверная головка (PPT) - 4-секционная подсветка (PRL) - Высокочувствительная цифровая мегапиксельная ПЗС-матрица - Датчики UMAP Переключающий датчик с микрощупом (Обратитесь к странице UMAP за подробностями) UMAP 101 015мкм ; L=0,2 мм UMAP 103 030 мкм ; L=2 мм UMAP 107 070 мкм ; L=5 мм UMAP 110 0100 мкм ; L=10 мм UMAP 130 0300 мкм ; L=16 мм - Датчик LNP "Long-range Nano Probe" Датчик для измерения микроформ LNP Щуп : Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях, например, светонапрвляющие пластины, используя алмазный щуп с радусом наконечника 2 мкм (опция). LNP позволяет проводить измерения сканированием круто наклонных поверхностей ±80° и поточечные измерения ±90° с помощью контактного сканирующего щупа вибрационного типа со сверхмалым измерительным усилием (мин. измерительное усилие : 10 мкН). Главный блок Видеоблок Заводские опции Mitutoyo Эта недавно разработанная
