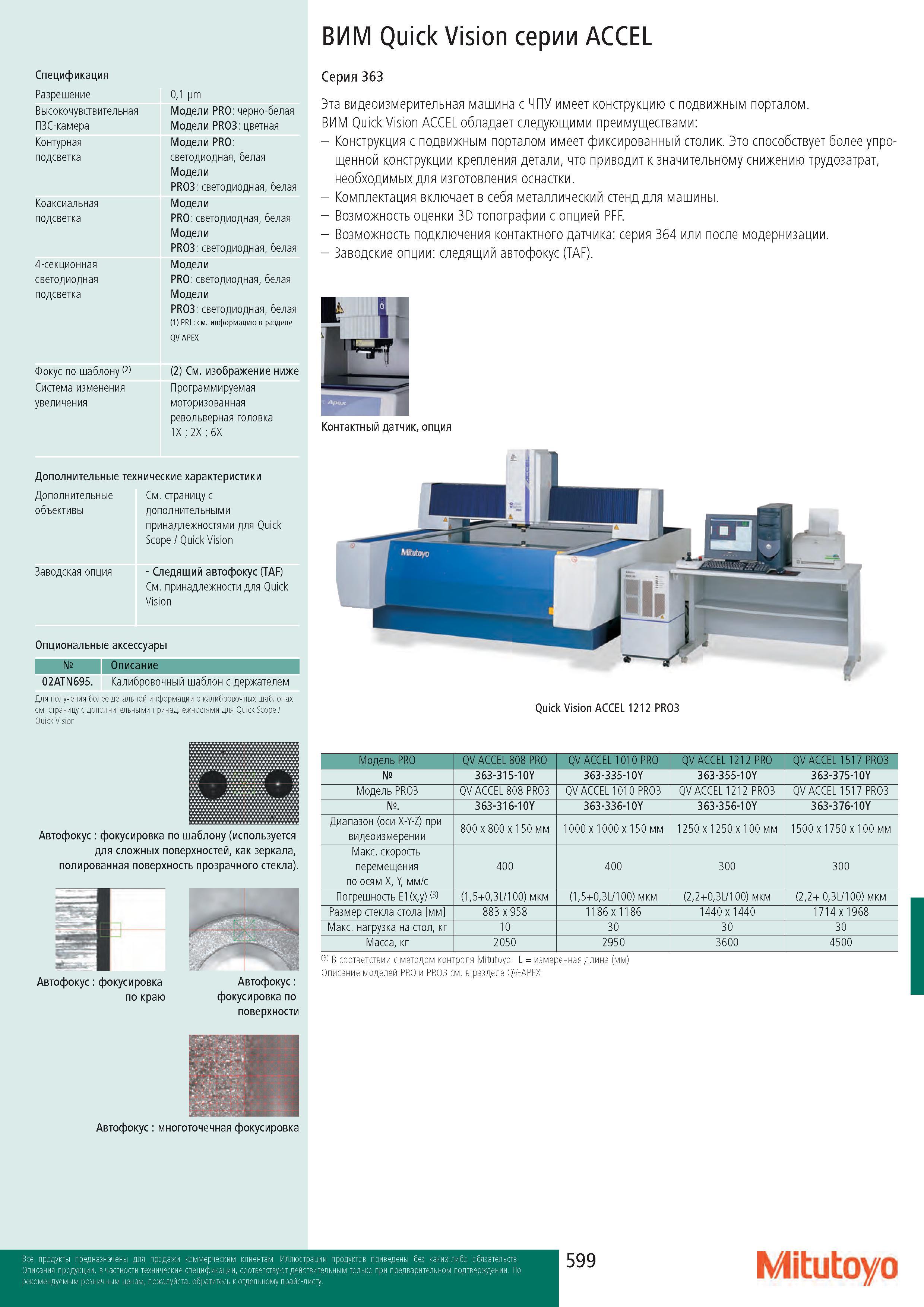

ВИМ Quick Vision серии ACCEL Спецификация Разрешение Высокочувствительная ПЗС-камера Контурная подсветка Коаксиальная подсветка 4-секционная светодиодная подсветка Фокус по шаблону (2) Система изменения увеличения 0,1 pm Модели PRO: черно-белая Модели PRO3: цветная Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая (1) PRL: см. информацию в разделе QV APEX (2) См. изображение ниже Программируемая моторизованная револьверная головка 1X ; 2X ; 6X Дополнительные технические характеристики Дополнительные объективы Заводская опция См. страницу с дополнительными принадлежностями для Quick Scope / Quick Vision - Следящий автофокус (TAF) См. принадлежности для Quick Vision Опциональные аксессуары № Описание 02ATN695. Калибровочный шаблон с держателем Для получения более детальной информации о калибровочных шаблонах см. страницу с дополнительными принадлежностями для Quick Scope / Quick Vision Серия 363 Эта видеоизмерительная машина с ЧПУ имеет конструкцию с подвижным порталом. ВИМ Quick Vision ACCEL обладает следующими преимуществами: - Конструкция с подвижным порталом имеет фиксированный столик. Это способствует более упрощенной конструкции крепления детали, что приводит к значительному снижению трудозатрат, необходимых для изготовления оснастки. - Комплектация включает в себя металлический стенд для машины. - Возможность оценки 3D топографии с опцией PFF. - Возможность подключения контактного датчика: серия 364 или после модернизации. - Заводские опции: следящий автофокус (TAF). Контактный датчик, опция Quick Vision ACCEL 1212 PRO3 Автофокус : фокусировка по шаблону (используется для сложных поверхностей, как зеркала, полированная поверхность прозрачного стекла). Автофокус : фокусировка по краю Автофокус : фокусировка по поверхности Модель PRO QV ACCEL 808 PRO QV ACCEL 1010 PRO QV ACCEL 1212 PRO QV ACCEL 1517 PRO3 № 363-315-10Y 363-335-10Y 363-355-10Y 363-375-10Y Модель PRO3 QV ACCEL 808 PRO3 QV ACCEL 1010 PRO3 QV ACCEL 1212 PRO3 QV ACCEL 1517 PRO3 №. 363-316-10Y 363-336-10Y 363-356-10Y 363-376-10Y Диапазон (оси X-Y-Z) при видеоизмерении 800 x 800 x 150 мм 1000 x 1000 x 150 мм 1 250 x 1 250 x 1 00 мм 1500 x 1750 x 100 мм Макс. скорость перемещения по осям X, Y, мм/с 400 400 300 300 Погрешность E1(x,y) (3) (1,5+0,3L/100) мкм (1,5+0,3L/100) мкм (2,2+0,3L/100) мкм (2,2+ 0,3L/100) мкм Размер стекла стола мм 883x958 1186 x 1186 1440 x 1440 1714x 1968 Макс. нагрузка на стол, кг 10 30 30 30 Масса, кг 2050 2950 3600 4500 и В соответствии с методом контроля Mitutoyo L = измеренная длина (мм) Описание моделей PRO и PRO3 см. в разделе QV-APEX Автофокус : многоточечная фокусировка 599 Mitutoyo
