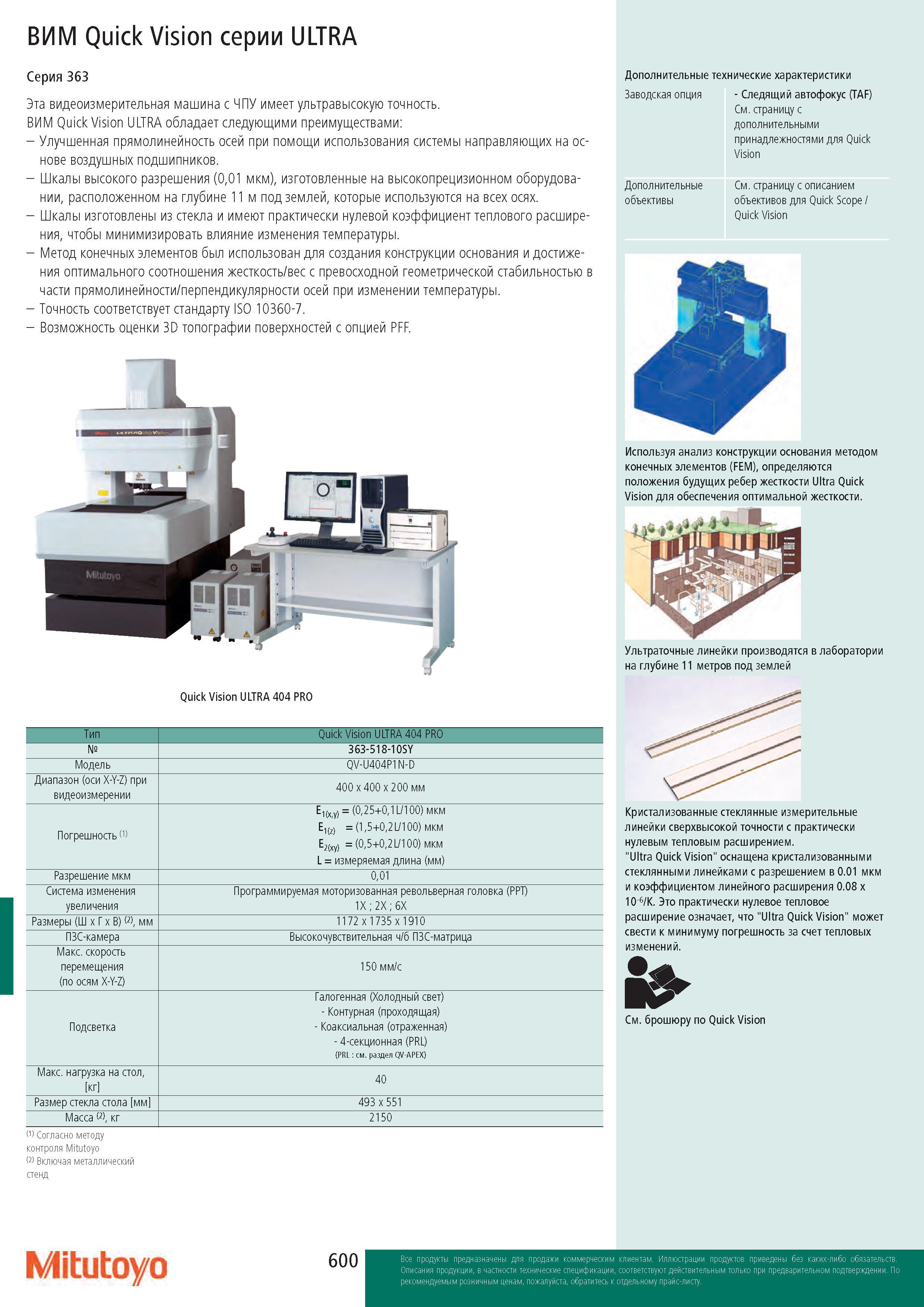

ВИМ Quick Vision серии ULTRA Серия 363 Эта видеоизмерительная машина с ЧПУ имеет ультравысокую точность. ВИМ Quick Vision ULTRA обладает следующими преимуществами: - Улучшенная прямолинейность осей при помощи использования системы направляющих на основе воздушных подшипников. - Шкалы высокого разрешения (0,01 мкм), изготовленные на высокопрецизионном оборудовании, расположенном на глубине 11 м под землей, которые используются на всех осях. - Шкалы изготовлены из стекла и имеют практически нулевой коэффициент теплового расширения, чтобы минимизировать влияние изменения температуры. - Метод конечных элементов был использован для создания конструкции основания и достижения оптимального соотношения жесткость/вес с превосходной геометрической стабильностью в части прямолинейности/перпендикулярности осей при изменении температуры. - Точность соответствует стандарту ISO 10360-7. - Возможность оценки 3D топографии поверхностей с опцией PFF. Дополнительные технические характеристики Заводская опция Quick Vision ULTRA 404 PRO Дополнительные объективы - Следящий автофокус (TAF) См. страницу с дополнительными принадлежностями для Quick Vision См. страницу с описанием объективов для Quick Scope / Quick Vision Используя анализ конструкции основания методом конечных элементов (FEM), определяются положения будущих ребер жесткости Ultra Quick Vision для обеспечения оптимальной жесткости. Ультраточные линейки производятся в лаборатории на глубине 11 метров под землей Тип Quick Vision ULTRA 404 PRO № 363-518-10SY Модель QV-U404P1N-D Диапазон (оси X-Y-Z) при видеоизмерении 400 x 400 x 200 мм Погрешность (1) E1(x,y) = (0,25+0,1L/100) мкм E1(z) = (1,5+0,2L/100) мкм E2(xy) = (0,5+0,2L/100) мкм L = измеряемая длина (мм) Разрешение мкм 0,01 Система изменения увеличения Программируемая моторизованная револьверная головка (PPT) 1X ; 2X ; 6X Размеры (Ш x Г x В) (2), мм 1172x1735x1910 ПЗС-камера Высокочувствительная ч/б ПЗС-матрица Макс. скорость перемещения (по осям X-Y-Z) 150 мм/с Подсветка Галогенная (Холодный свет) - Контурная (проходящая) - Коаксиальная (отраженная) - 4-секционная (PRL) (PRL : см. раздел QV-APEX) Макс. нагрузка на стол, кг 40 Размер стекла стола мм 493x551 Масса (2), кг 2150 Кристализованные стеклянные измерительные линейки сверхвысокой точности с практически нулевым тепловым расширением. "Ultra Quick Vision" оснащена кристализованными стеклянными линейками с разрешением в 0.01 мкм и коэффициентом линейного расширения 0.08 x 10-6/K. Это практически нулевое тепловое расширение означает, что "Ultra Quick Vision" может свести к минимуму погрешность за счет тепловых изменений. См. брошюру по Quick Vision (1) Согласно методу контроля Mitutoyc (2) Включая металлический стенд Mitutoyo
