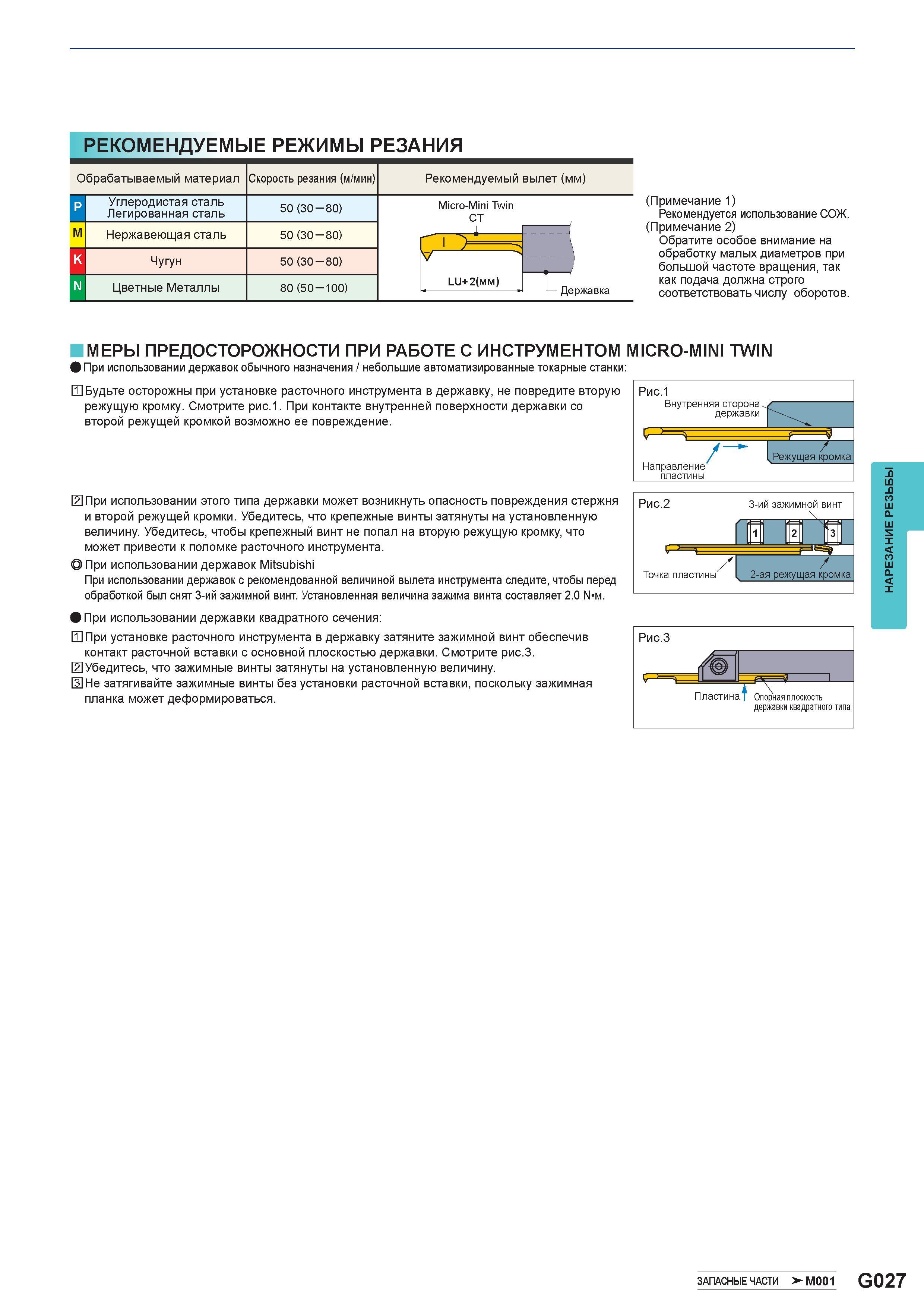

513 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G027

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G027 0513 Lab2u

Рекомендуемые режимы резания Обрабатываемый материал Скорость резания (м/мин) Рекомендуемый вылет (мм) p M Углеродистая сталь Легированная сталь 50 (30-80) Micro-Mini Twin CT Нержавеющая сталь 50 (30-80) г i У . \ - '' . K Чугун 50 (30-80) v LU+2(мм) N Цветные Металлы 80 (50-100) I 1 Державка (Примечание 1) Рекомендуется использование СОЖ. (Примечание 2) Обратите особое внимание на обработку малых диаметров при большой частоте вращения, так как подача должна строго соответствовать числу оборотов. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения / небольшие автоматизированные токарные станки: Будьте осторожны при установке расточного инструмента в державку, не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки со второй режущей кромкой возможно ее повреждение. При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь, что крепежные винты затянуты на установленную величину. Убедитесь, чтобы крепежный винт не попал на вторую режущую кромку, что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите, чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 N m. При использовании державки квадратного сечения: При установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3. ШУбедитесь, что зажимные винты затянуты на установленную величину. d Не затягивайте зажимные винты без установки расточной вставки, поскольку зажимная планка может деформироваться. Рис.3 Пластине а Опорная плоскость державки квадратного типа Рис.1 Внутренняя сторона-., державки Направление пластины / Режущая кромка Рис.2 3-ий зажимной винт J / Точка пластины I, 2-ая режущая кромка Запасные части > M001 G027 Нарезание резьбы резцом
