Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G029 0515 Lab2u

Обновлено 2020-09-02 20:25:08

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding MITSUBISHI \| Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

515 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G029

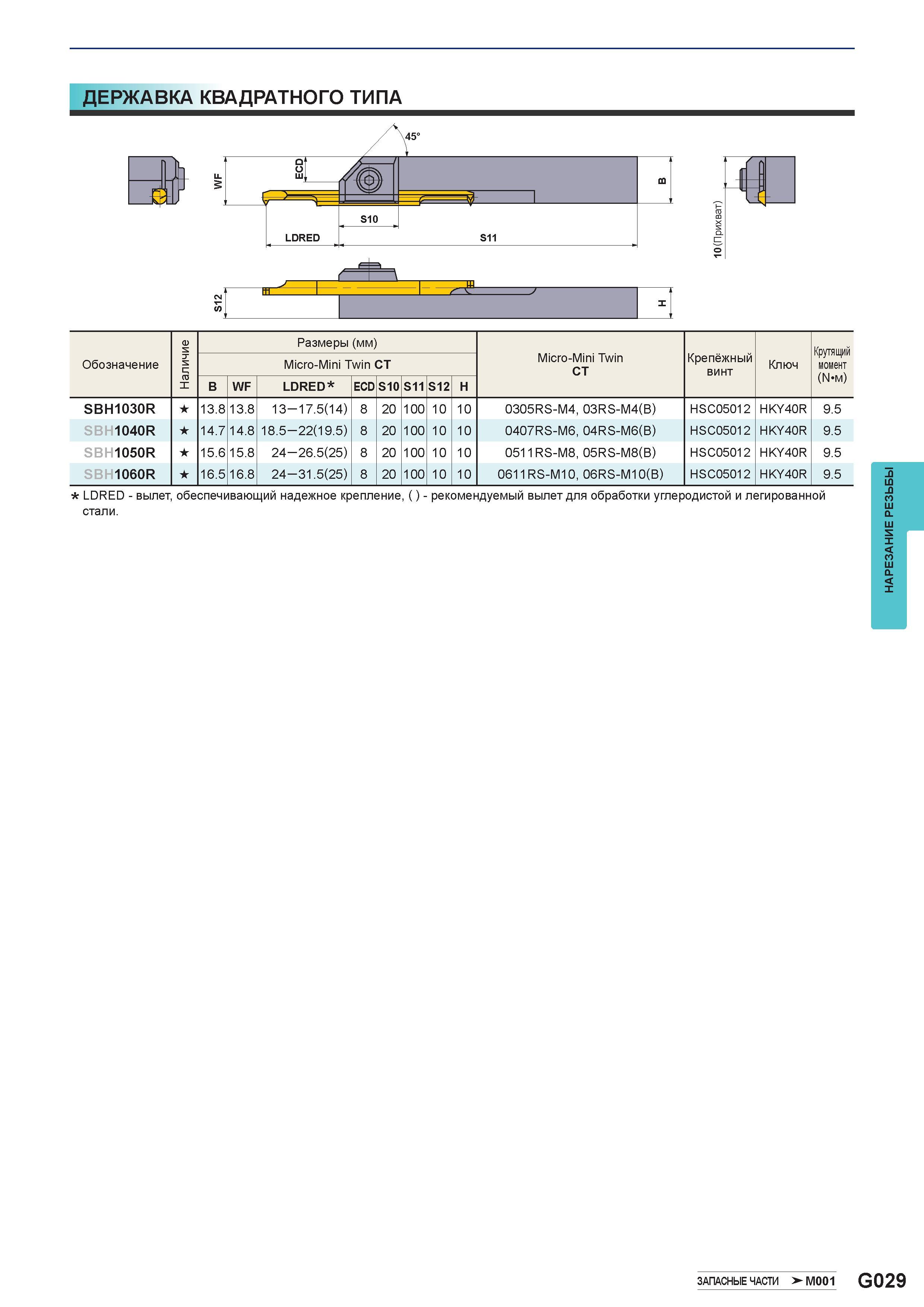

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G029 0515 Lab2u ДЕРЖАВКА КВАДРАТНОГО ТИПА m 1 1 /" ч. J j X Наличие Размеры (мм) Крутящий момент (N m) Обозначение Micro-Mini Twin CT Micro-Mini Twin CT Крепёжный винт Ключ B WF LDRED ECD S10 S11 S12 H SBH1030R 13.8 13.8 13-17.5(14) 8 20 100 10 10 0305RS-M4, 03RS-M4(B) HSC05012 HKY40R 9.5 SBH1040R 14.7 14.8 18.5-22(19.5) 8 20 100 10 10 0407RS-M6, 04RS-M6(B) HSC05012 HKY40R 9.5 SBH1050R 15.6 15.8 24-26.5(25) 8 20 100 10 10 0511RS-M8, 05RS-M8(B) HSC05012 HKY40R 9.5 SBH1060R 16.5 16.8 24-31.5(25) 8 20 100 10 10 0611RS-M10, 06RS-M10(B) HSC05012 HKY40R 9.5 LDRED - вылет, обеспечивающий надежное крепление, () - рекомендуемый вылет для обработки углеродистой и легированной стали. Запасные части > M001 G029 Нарезание резьбы резцом
