MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

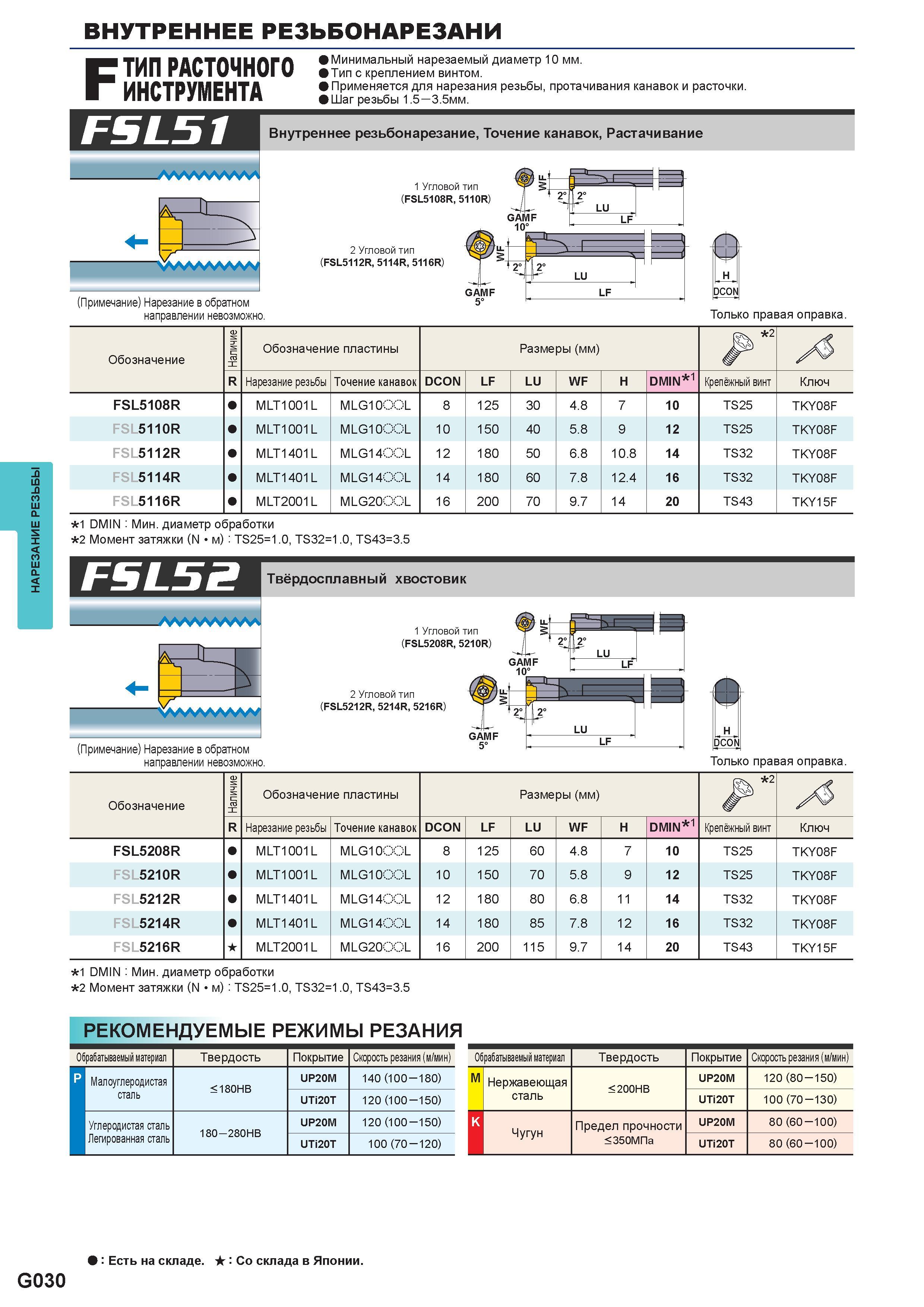

516 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G030

516 Нарезание резьбы резцом ВНУТРЕННЕЕ РЕЗЬБОНАРЕЗАНИ F FSL51 ТИП РАСТОЧНОГО ИНСТРУМЕНТА Минимальный нарезаемый диаметр 10 мм Тип с креплением винтом Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G030

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G030 0516 Lab2u

Нарезание резьбы резцом ВНУТРЕННЕЕ РЕЗЬБОНАРЕЗАНИ F FSL51 ТИП РАСТОЧНОГО ИНСТРУМЕНТА Минимальный нарезаемый диаметр 10 мм. Тип с креплением винтом. Применяется для нарезания резьбы, протачивания канавок и расточки. Шаг резьбы 1.5 3.5мм. Внутреннее резьбонарезание, Точение канавок, Растачивание (Примечание) Нарезание в обратном направлении невозможно. H DCON Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) 2 А R Нарезание резьбы Точение канавок DCON LF LU WF H DMIN 1 Крепёжный винт Ключ FSL5108R MLT1001L MLG1000L 8 125 30 4.8 7 10 TS25 TKY08F FSL5110R MLT1001L MLG1000L 10 150 40 5.8 9 12 TS25 TKY08F FSL5112R MLT1401L MLG1400L 12 180 50 6.8 10.8 14 TS32 TKY08F FSL5114R MLT1401L MLG1400L 14 180 60 7.8 12.4 16 TS32 TKY08F FSL5116R MLT2001L MLG2000L 16 200 70 9.7 14 20 TS43 TKY15F 1 DMIN Мин. диаметр обработки 2 Момент затяжки (N м) TS25=1.0, TS32=1.0, TS43=3.5 FSL52 Твёрдосплавный хвостовик H DCON направлении невозможно. Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) J 2 >5 R Нарезание резьбы Точение канавок DCON LF LU WF H DMIN 1 Крепёжный винт Ключ FSL5208R MLT1001L MLG1000L 8 125 60 4.8 7 10 TS25 TKY08F FSL5210R MLT1001L MLG1000L 10 150 70 5.8 9 12 TS25 TKY08F FSL5212R MLT1401L MLG1400L 12 180 80 6.8 11 14 TS32 TKY08F FSL5214R MLT1401L MLG1400L 14 180 85 7.8 12 16 TS32 TKY08F FSL5216R MLT2001L MLG2000L 16 200 115 9.7 14 20 TS43 TKY15F 1 DMIN Мин. диаметр обработки 2 Момент затяжки (N м) TS25=1.0, TS32=1.0, TS43=3.5 Рекомендуемые режимы резания Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) р Малоуглеродистая < 180HB UP20M 140 (100 180) сталь UTi20T 120 (100 150) Углеродистая сталь 180 280HB UP20M 120 (100 150) Легированная сталь UTi20T 100 (70 120) Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) M Нержавеющая < 200HB UP20M 120 (80 150) сталь UTi20T 100 (70 130) K Чугун Предел прочности UP20M 80 (60 100) < 350МПа UTi20T 80 (60 100) G030 Есть на складе. Со склада в Японии.
