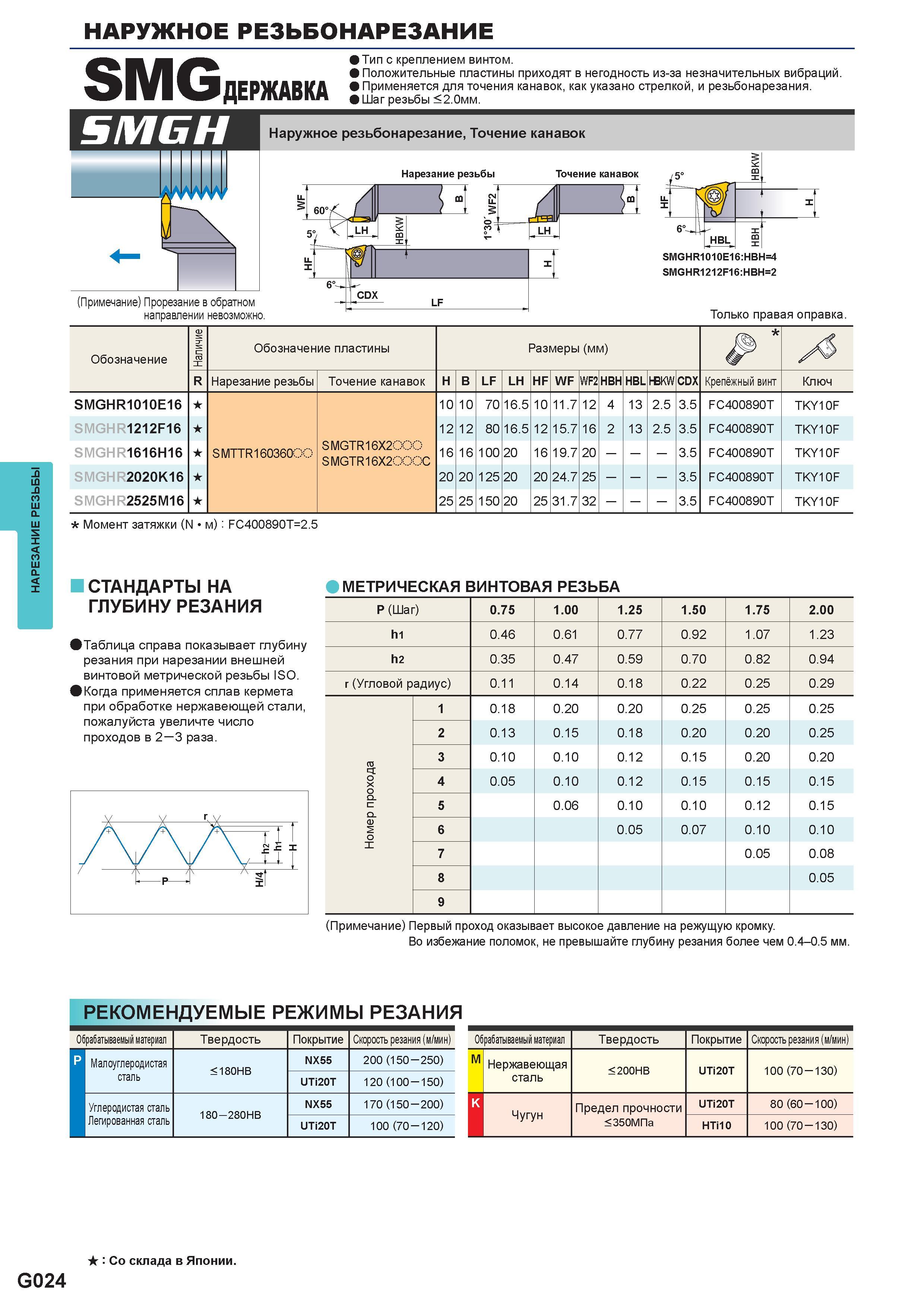

510 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G024

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G024 0510 Lab2u

Нарезание резьбы резцом Наружное резьбонарезание SMG SMGH Тип с креплением винтом. Положительные пластины приходят в негодность из-за незначительных вибраций. ДЕРЖАВКА Применяется для точения канавок, как указано стрелкой, и резьбонарезания. Шаг резьбы <2.0мм. Наружное резьбонарезание, Точение канавок направлении невозможно. Обозначение Наличие Обозначение пластины Размеры (мм) R Нарезание резьбы Точение канавок H B LF LH HF WF WF2 HBH HBL HBKW CDX Крепёжный винт Ключ SMGHR1010E16 10 10 70 16.5 10 11.7 12 4 13 2.5 3.5 FC400890T TKY10F SMGHR1212F16 12 12 80 16.5 12 15.7 16 2 13 2.5 3.5 FC400890T TKY10F SMGHR1616H16 SMTTR16036000 SMGTR16X2000 SMGTR16X2000C 16 16 100 20 16 19.7 20 3.5 FC400890T TKY10F SMGHR2020K16 20 20 125 20 20 24.7 25 3.5 FC400890T TKY10F SMGHR2525M16 25 25 150 20 25 31.7 32 3.5 FC400890T TKY10F Момент затяжки (N м): FC400890T=2.5 Стандарты на глубину резания при точении резьбы МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. Когда применяется сплав кермета при обработке нержавеющей стали, пожалуйста увеличте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 hi 0.46 0.61 0.77 0.92 1.07 1.23 h2 0.35 0.47 0.59 0.70 0.82 0.94 r (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 Номер прохода 1 0.18 0.20 0.20 0.25 0.25 0.25 2 0.13 0.15 0.18 0.20 0.20 0.25 3 0.10 0.10 0.12 0.15 0.20 0.20 4 0.05 0.10 0.12 0.15 0.15 0.15 5 0.06 0.10 0.10 0.12 0.15 6 0.05 0.07 0.10 0.10 7 0.05 0.08 8 0.05 9 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок, не превышайте глубину резания более чем 0.4-0.5 мм. Рекомендуемые режимы резания Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) р Малоуглеродистая < 180HB NX55 200 (150 250) сталь UTi20T 120 (100 150) Углеродистая сталь 180 280HB NX55 170 (150 200) Легированная сталь UTi20T 100 (70 120) Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) M Нержавеющая сталь < 200HB UTi20T 100 (70 130) K Чугун Предел прочности UTi20T 80 (60 100) < 350МПа HTi10 100 (70 130) Со склада в Японии. G024
