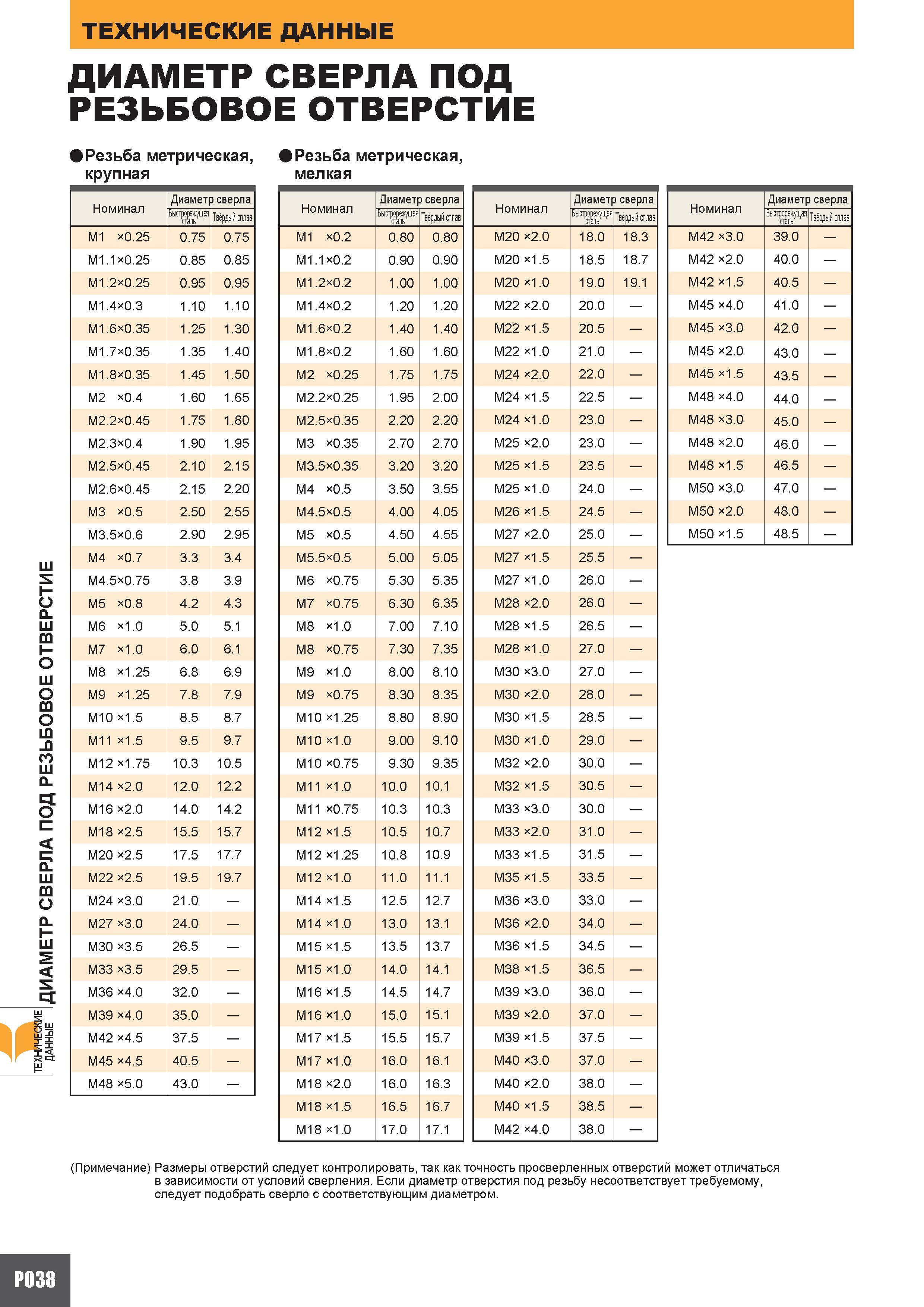

ДИАМЕТР СВЕРЛА ПОД РЕЗЬБОВОЕ ОТВЕРСТИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДИАМЕТР СВЕРЛА ПОД РЕЗЬБОВОЕ ОТВЕРСТИЕ Резьба метрическая Резьба метрическая крупная мелкая Номинал Диаметр сверла Быстротекущая Твёрдый сплав M1 х0.2 0.80 0.80 M1.1 0.2 0.90 0.90 M1.2 0.2 1.00 1.00 M1.4 0.2 1.20 1.20 M1.6 0.2 1.40 1.40 M1.8 0.2 1.60 1.60 M2 0.25 1.75 1.75 M2.2x0.25 1.95 2.00 M2.5x0.35 2.20 2.20 M3 0.35 2.70 2.70 M3.5x0.35 3.20 3.20 M4 x0.5 3.50 3.55 M4.5 0.5 4.00 4.05 M5 x0.5 4.50 4.55 M5.5 0.5 5.00 5.05 M6 x0.75 5.30 5.35 M7 0.75 6.30 6.35 M8 1.0 7.00 7.10 M8 0.75 7.30 7.35 M9 1.0 8.00 8.10 M9 0.75 8.30 8.35 M10 1.25 8.80 8.90 M10 1.0 9.00 9.10 M10 0.75 9.30 9.35 M11 1.0 10.0 10.1 M11 0.75 10.3 10.3 M12 1.5 10.5 10.7 M12 1.25 10.8 10.9 M12 1.0 11.0 11.1 M14 1.5 12.5 12.7 M14 1.0 13.0 13.1 M15 1.5 13.5 13.7 M15 1.0 14.0 14.1 M16 1.5 14.5 14.7 M16 1.0 15.0 15.1 M17 1.5 15.5 15.7 M17 1.0 16.0 16.1 M18 2.0 16.0 16.3 M18 1.5 16.5 16.7 M18 1.0 17.0 17.1 Номинал Диаметр сверла Быстротекущая Твёрдый сплав M42 3.0 39.0 M42 2.0 40.0 M42 1.5 40.5 M45 4.0 41.0 M45 3.0 42.0 M45 2.0 43.0 M45 1.5 43.5 M48 4.0 44.0 M48 3.0 45.0 M48 2.0 46.0 M48 1.5 46.5 M50 3.0 47.0 M50 2.0 48.0 M50 1.5 48.5 Номинал Диаметр сверла Быстрорежущая Твёрдый сплав M20 2.0 18.0 18.3 M20 1.5 18.5 18.7 M20 1.0 19.0 19.1 M22 2.0 20.0 M22 1.5 20.5 M22 1.0 21.0 M24 2.0 22.0 M24 1.5 22.5 M24 1.0 23.0 M25 2.0 23.0 M25 1.5 23.5 M25 1.0 24.0 M26 1.5 24.5 M27 2.0 25.0 M27 1.5 25.5 M27 1.0 26.0 M28 2.0 26.0 M28 1.5 26.5 M28 1.0 27.0 M30 3.0 27.0 M30 2.0 28.0 M30 1.5 28.5 M30 1.0 29.0 M32 2.0 30.0 M32 1.5 30.5 M33 3.0 30.0 M33 2.0 31.0 M33 1.5 31.5 M35 1.5 33.5 M36 3.0 33.0 M36 2.0 34.0 M36 1.5 34.5 M38 1.5 36.5 M39 3.0 36.0 M39 2.0 37.0 M39 1.5 37.5 M40 3.0 37.0 M40 2.0 38.0 M40 1.5 38.5 M42 4.0 38.0 Номинал Диаметр сверла Быстрорежущая сталь Твёрдый сплав M1 0.25 0.75 0.75 M1.1 0.25 0.85 0.85 M1.2 0.25 0.95 0.95 M1.4 0.3 1.10 1.10 M1.6 0.35 1.25 1.30 M1.7 0.35 1.35 1.40 M1.8 0.35 1.45 1.50 M2 0.4 1.60 1.65 M2.2 0.45 1.75 1.80 M2.3 0.4 1.90 1.95 M2.5 0.45 2.10 2.15 M2.6 0.45 2.15 2.20 M3 0.5 2.50 2.55 M3.5 0.6 2.90 2.95 M4 0.7 3.3 3.4 M4.5 0.75 3.8 3.9 M5 0.8 4.2 4.3 M6 1.0 5.0 5.1 M7 1.0 6.0 6.1 M8 1.25 6.8 6.9 M9 1.25 7.8 7.9 M10 1.5 8.5 8.7 M11 1.5 9.5 9.7 M12 1.75 10.3 10.5 M14 2.0 12.0 12.2 M16 2.0 14.0 14.2 M18 2.5 15.5 15.7 M20 2.5 17.5 17.7 M22 2.5 19.5 19.7 M24 3.0 21.0 M27 3.0 24.0 M30 3.5 26.5 M33 3.5 29.5 M36 4.0 32.0 M39 4.0 35.0 M42 4.5 37.5 M45 4.5 40.5 M48 5.0 43.0 (Примечание) Размеры отверстий следует контролировать так как точность просверленных отверстий может отличаться в зависимости от условий сверления. Если диаметр отверстия под резьбу несоответствует требуемому следует подобрать сверло с соответствующим диаметром. P038
