В настоящее время устойчивой тенденцией в металлообрабатывающей промышленности стало широкое применение инструментального твердого сплава с покрыт

В настоящее время устойчивой тенденцией в металлообрабатывающей промышленности стало широкое применение инструментального твердого сплава с покрыт

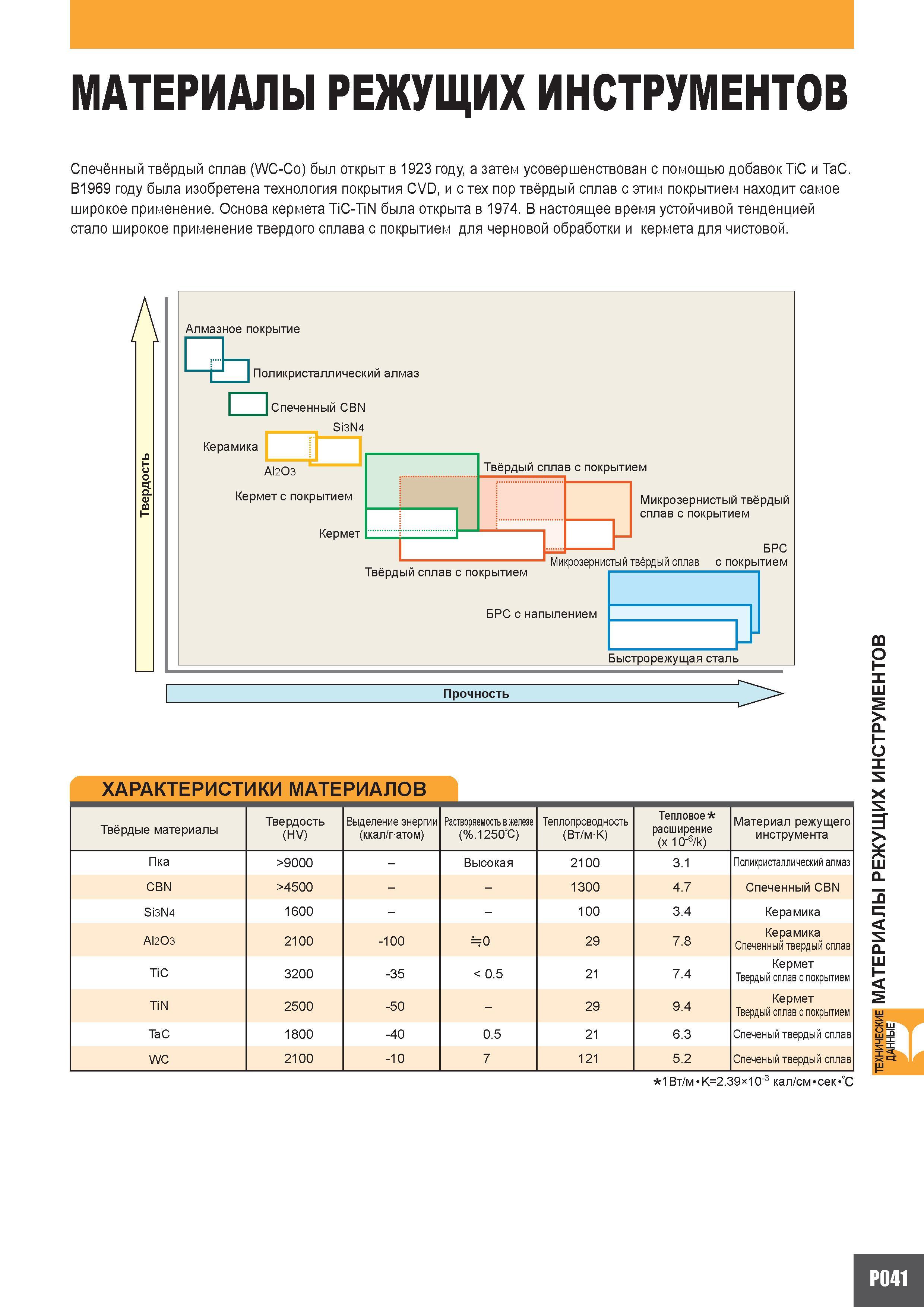

В настоящее время устойчивой тенденцией в металлообрабатывающей промышленности стало широкое применение инструментального твердого сплава с покрытием для черновой обработки и кермета для чистовой. Алмазное покрытие О Поликристаллический алмаз Керамика Спеченный CBN Si3N4 AI2O3 Кермет с покрытием Кермет Твёрдый сплав с покрытием Твёрдый сплав с покрытием Микрозернистый твёрдый сплав с покрытием БРС Микрозернистый твёрдый сплав с покрытием БРС с напылением Быстрорежущая сталь Прочность ХАРАКТЕРИСТ ИКИ МАТЕ РИАЛОВ Твёрдые материалы Твердость (HV) Выделение энергии (ккал г-атом) Растворяемость в железе (%.1250С) Теплопроводность (Вт мК) Тепловое расширение (x 10-6 k) Материал режущего инструмента Пка 9000 - Высокая 2100 3.1 Поnикристаnnический алмаз CBN 4500 1300 4.7 Спеченный CBN Si3N4 1600 100 3.4 Керамика AI2O3 2100 -100 0 29 7.8 Керамика Спеченный твердый сплав TiC 3200 -35 0.5 21 7.4 Кермет Твердый сплав с покрытием TiN 2500 -50 - 29 9.4 Кермет Твердый сплав с покрытием TaC 1800 -40 0.5 21 6.3 Спеченый твердый сплав WC 2100 -10 7 121 5.2 Спеченый твердый сплав 1 Вт K2.39 10-3 кал см сек С P041 ТЕХНИЧЕСКИЕ МАТЕРИАЛЫ РЕЖУЩИХ ИНСТРУМЕНТОВ 1 МАТЕРИАЛЫ РЕЖУЩИХ ИНСТРУМЕНТОВ Спечённый твёрдый сплав (WC-Co) был открыт в 1923 году а затем усовершенствован с помощью добавок TiC и TaC. В1969 году была изобретена технология покрытия CVD и с тех пор твёрдый сплав с этим покрытием находит самое широкое применение. Основа кермета TiC-TiN была открыта в 1974.
