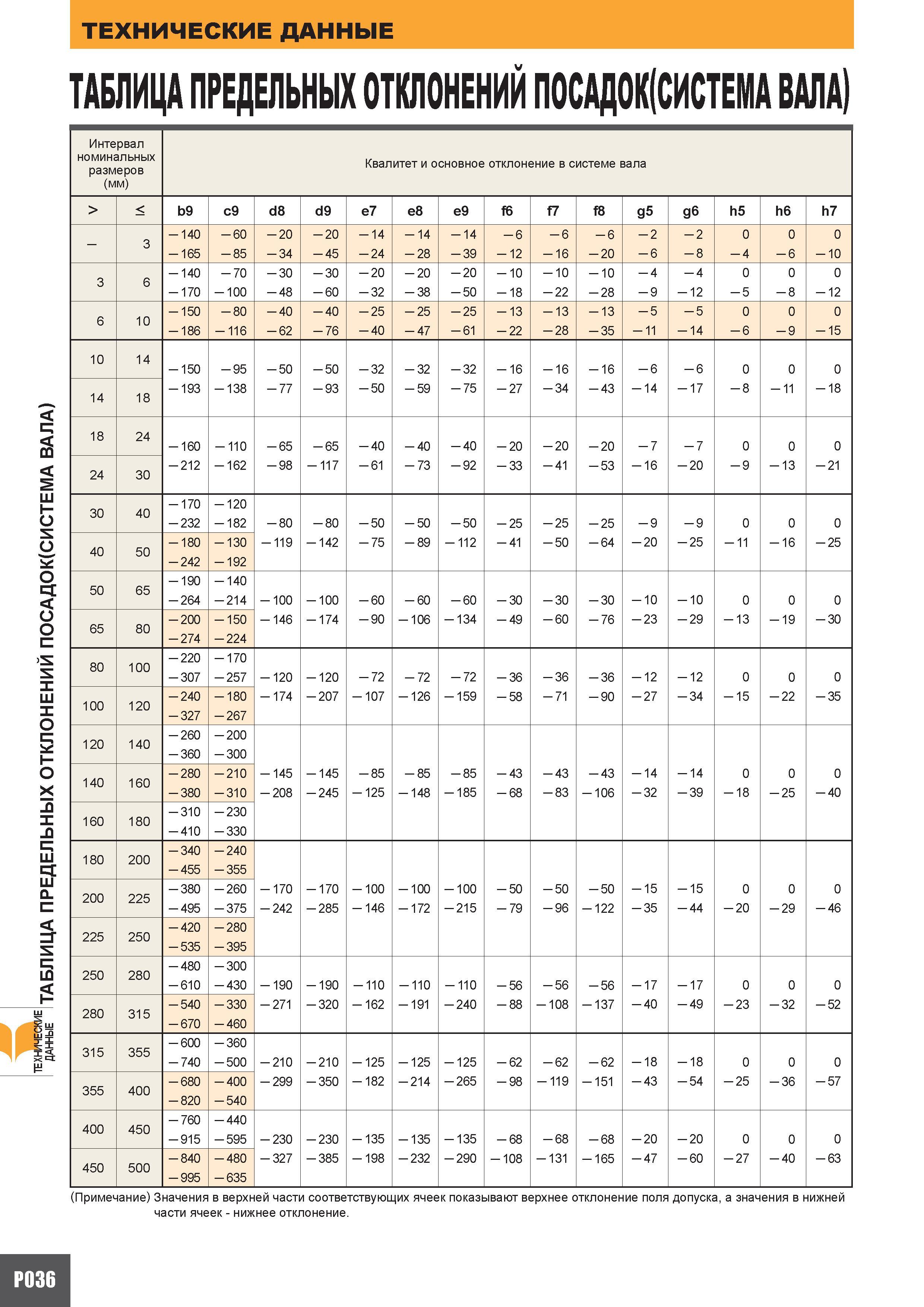

ДАННЫЕ ТАБЛИЦА ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ ПОСАДОК(СИСТЕМА ВАЛА) ТЕХНИЧЕСКИЕ ДАННЫЕ ТАБЛИЦА ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ ПОСАДОК(СИСТЕМА ВАЛА) Интервал номинальных размеров (мм) Квалитет и основное отклонение в системе вала Ь9 с9 d8 d9 e7 e8 e9 f6 f7 f8 g5 g6 h5 h6 h7 - 3 -140 -165 - 60 - 85 - 20 - 34 - 20 - 45 -14 - 24 -14 - 28 -14 - 39 - 6 -12 -6 -16 -6 - 20 -2 -6 -2 -8 0 -4 0 -6 0 -10 3 6 -140 -170 - 70 -100 - 30 - 48 - 30 - 60 - 20 - 32 - 20 - 38 - 20 - 50 -10 -18 -10 - 22 -10 - 28 -4 -9 -4 -12 0 -5 0 -8 0 -12 6 10 -150 -186 - 80 -116 - 40 - 62 - 40 - 76 - 25 - 40 - 25 - 47 - 25 - 61 -13 - 22 -13 - 28 -13 - 35 -5 -11 -5 -14 0 -6 0 -9 0 -15 10 14 -150 -193 - 95 -138 - 50 - 77 - 50 - 93 - 32 - 50 - 32 - 59 - 32 - 75 -16 - 27 -16 - 34 -16 - 43 -6 -14 -6 -17 0 -8 0 -11 0 -18 14 18 18 24 -160 -212 -110 -162 - 65 - 98 - 65 -117 - 40 - 61 - 40 - 73 - 40 - 92 - 20 - 33 - 20 - 41 - 20 - 53 -7 -16 -7 - 20 0 -9 0 -13 0 - 21 24 30 30 40 -170 - 232 -120 -182 - 80 -119 - 80 -142 - 50 - 75 - 50 - 89 - 50 -112 - 25 - 41 - 25 - 50 - 25 - 64 -9 - 20 -9 - 25 0 -11 0 -16 0 - 25 40 50 -180 - 242 -130 -192 50 65 -190 - 264 -140 - 214 -100 -146 -100 -174 - 60 - 90 - 60 -106 - 60 -134 - 30 - 49 - 30 - 60 - 30 - 76 -10 - 23 -10 - 29 0 -13 0 -19 0 - 30 65 80 - 200 - 274 -150 - 224 80 100 - 220 - 307 -170 - 257 -120 -174 -120 - 207 - 72 -107 - 72 -126 - 72 -159 - 36 - 58 - 36 - 71 - 36 - 90 -12 - 27 -12 - 34 0 -15 0 - 22 0 - 35 100 120 - 240 - 327 -180 - 267 120 140 - 260 - 360 - 200 - 300 -145 - 208 -145 - 245 - 85 -125 - 85 -148 - 85 -185 - 43 - 68 - 43 - 83 - 43 -106 -14 - 32 -14 - 39 0 -18 0 - 25 0 - 40 140 160 - 280 - 380 - 210 - 310 160 180 -310 -410 - 230 - 330 180 200 - 340 - 455 - 240 - 355 -170 - 242 -170 - 285 -100 -146 -100 -172 -100 -215 - 50 - 79 - 50 - 96 - 50 -122 -15 - 35 -15 - 44 0 - 20 0 - 29 0 - 46 200 225 - 380 - 495 - 260 - 375 225 250 - 420 - 535 - 280 - 395 250 280 - 480 -610 - 300 - 430 -190 - 271 -190 - 320 -110 -162 -110 -191 -110 - 240 - 56 - 88 - 56 -108 - 56 -137 -17 - 40 -17 - 49 0 - 23 0 - 32 0 - 52 280 315 - 540 - 670 - 330 - 460 315 355 - 600 - 740 - 360 - 500 - 210 - 299 -210 - 350 -125 -182 -125 -214 -125 - 265 - 62 - 98 - 62 -119 - 62 -151 -18 - 43 -18 - 54 0 - 25 0 - 36 0 - 57 355 400 - 680 - 820 - 400 - 540 400 450 - 760 -915 - 440 - 595 - 230 - 327 - 230 - 385 -135 -198 -135 - 232 -135 - 290 - 68 -108 - 68 -131 - 68 -165 - 20 - 47 - 20 - 60 0 - 27 0 - 40 0 - 63 450 500 - 840 - 995 - 480 - 635 (Примечание) Значения в верхней части соответствующих ячеек показывают верхнее отклонение поля допуска а значения в нижней части ячеек - нижнее отклонение. P036
