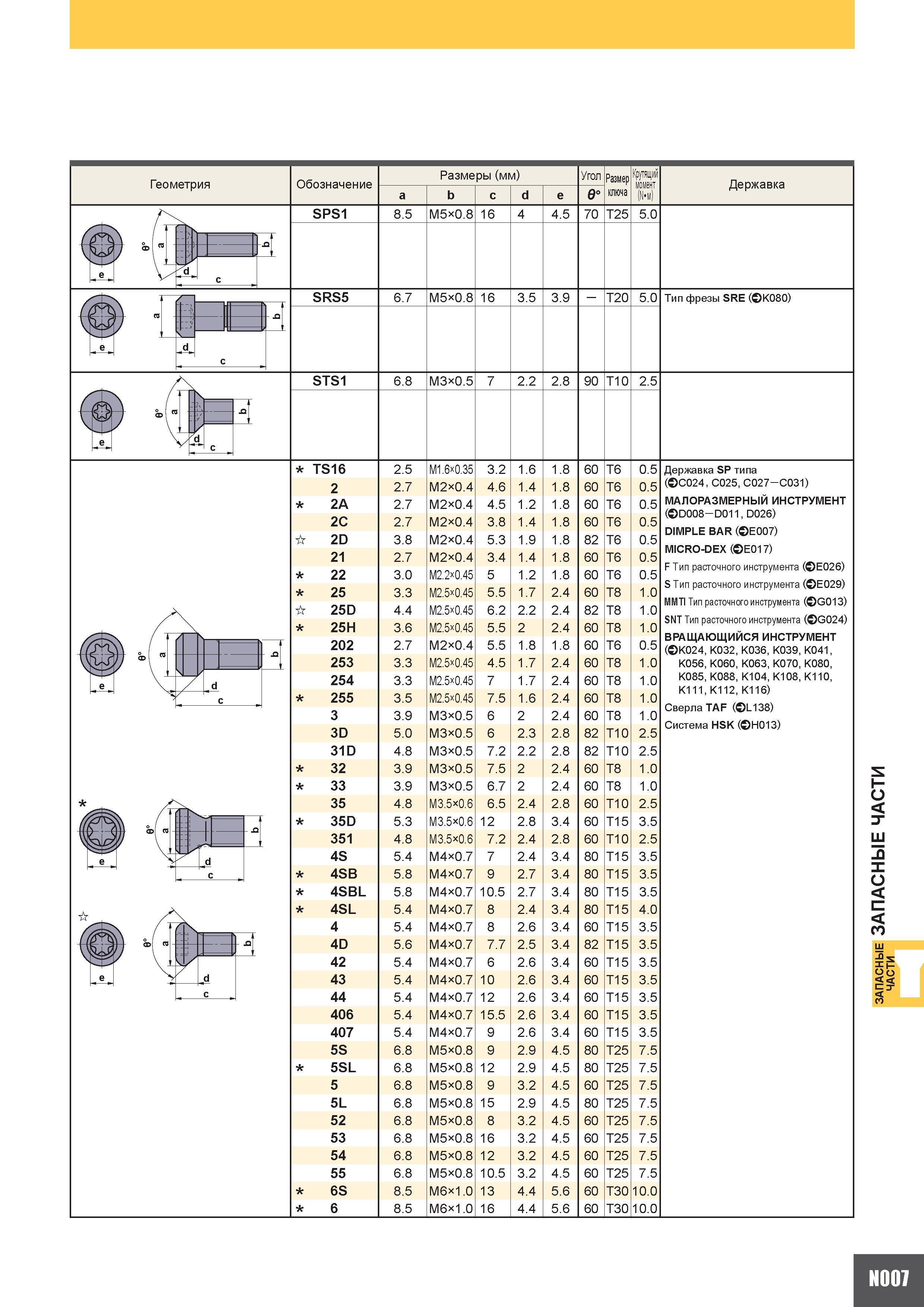

1251 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.N007

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. N007 1251 Lab2u

Геометрия Обозначение Размеры (мм) Угол Размер ключа Крутящий момент (м) a b с d e 0 SPS1 8.5 M5x0.8 16 4 4.5 70 T25 5.0 SRS5 6.7 M5x0.8 16 3.5 3.9 - T20 5.0 STS1 6.8 M3x0.5 7 2.2 2.8 90 T10 2.5 TS16 2.5 M1.6x0.35 3.2 1.6 1.8 60 T6 0.5 2 2.7 M2x0.4 4.6 1.4 1.8 60 T6 0.5 2A 2.7 M2x0.4 4.5 1.2 1.8 60 T6 0.5 2C 2.7 M2x0.4 3.8 1.4 1.8 60 T6 0.5 D 2 d 3.8 M2x0.4 5.3 1.9 1.8 82 T6 0.5 21 2.7 M2x0.4 3.4 1.4 1.8 60 T6 0.5 22 3.0 M2.2x0.45 5 1.2 1.8 60 T6 0.5 25 3.3 M2.5x0.45 5.5 1.7 2.4 60 T8 1.0 d 25D 4.4 M2.5x0.45 6.2 2.2 2.4 82 T8 1.0 25H 3.6 M2.5x0.45 5.5 2 2.4 60 T8 1.0 202 2.7 M2x0.4 5.5 1.8 1.8 60 T6 0.5 253 3.3 M2.5x0.45 4.5 1.7 2.4 60 T8 1.0 254 3.3 M2.5x0.45 7 1.7 2.4 60 T8 1.0 255 3.5 M2.5x0.45 7.5 1.6 2.4 60 T8 1.0 3 3.9 M3x0.5 6 2 2.4 60 T8 1.0 3D 5.0 M3x0.5 6 2.3 2.8 82 T10 2.5 31D 4.8 M3x0.5 7.2 2.2 2.8 82 T10 2.5 32 3.9 M3x0.5 7.5 2 2.4 60 T8 1.0 33 3.9 M3x0.5 6.7 2 2.4 60 T8 1.0 35 4.8 M3.5x0.6 6.5 2.4 2.8 60 T10 2.5 35D 5.3 M3.5x0.6 12 2.8 3.4 60 T15 3.5 351 4.8 M3.5x0.6 7.2 2.4 2.8 60 T10 2.5 4S 5.4 M4x0.7 7 2.4 3.4 80 T15 3.5 4SB 5.8 M4x0.7 9 2.7 3.4 80 T15 3.5 4SBL 5.8 M4x0.7 10.5 2.7 3.4 80 T15 3.5 4SL 5.4 M4x0.7 8 2.4 3.4 80 T15 4.0 4 5.4 M4x0.7 8 2.6 3.4 60 T15 3.5 4D 5.6 M4x0.7 7.7 2.5 3.4 82 T15 3.5 42 5.4 M4x0.7 6 2.6 3.4 60 T15 3.5 43 5.4 M4x0.7 10 2.6 3.4 60 T15 3.5 44 5.4 M4x0.7 12 2.6 3.4 60 T15 3.5 406 5.4 M4x0.7 15.5 2.6 3.4 60 T15 3.5 407 5.4 M4x0.7 9 2.6 3.4 60 T15 3.5 5S 6.8 M5x0.8 9 2.9 4.5 80 T25 7.5 5SL 6.8 M5x0.8 12 2.9 4.5 80 T25 7.5 5 6.8 M5x0.8 9 3.2 4.5 60 T25 7.5 5L 6.8 M5x0.8 15 2.9 4.5 80 T25 7.5 52 6.8 M5x0.8 8 3.2 4.5 60 T25 7.5 53 6.8 M5x0.8 16 3.2 4.5 60 T25 7.5 54 6.8 M5x0.8 12 3.2 4.5 60 T25 7.5 55 6.8 M5x0.8 10.5 3.2 4.5 60 T25 7.5 6S 8.5 M6x1.0 13 4.4 5.6 60 T30 10.0 6 8.5 M6x1.0 16 4.4 5.6 60 T30 10.0 Державка Тип фрезы SRE ( K080) Державка SP типа ( C024 C025 C027 - C031) МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ ( D008- D011 D026) DIMPLE BAR ( E007) MICRO-DEX ( E017) F Тип расточного инструмента ( E026) S Тип расточного инструмента ( E029) MMTI Тип расточного инструмента ( G013) SNT Тип расточного инструмента ( G024) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ( K024 K032 K036 K039 K041 K056 K060 K063 K070 K080 K085 K088 K104 K108 K110 K111 K112 K116) Сверла TAF ( L138) Система HSK ( H013) с ЗАПАСНЫЕ ЗАПАСНЫЕ ЧАСТИ ЧАСТИ
