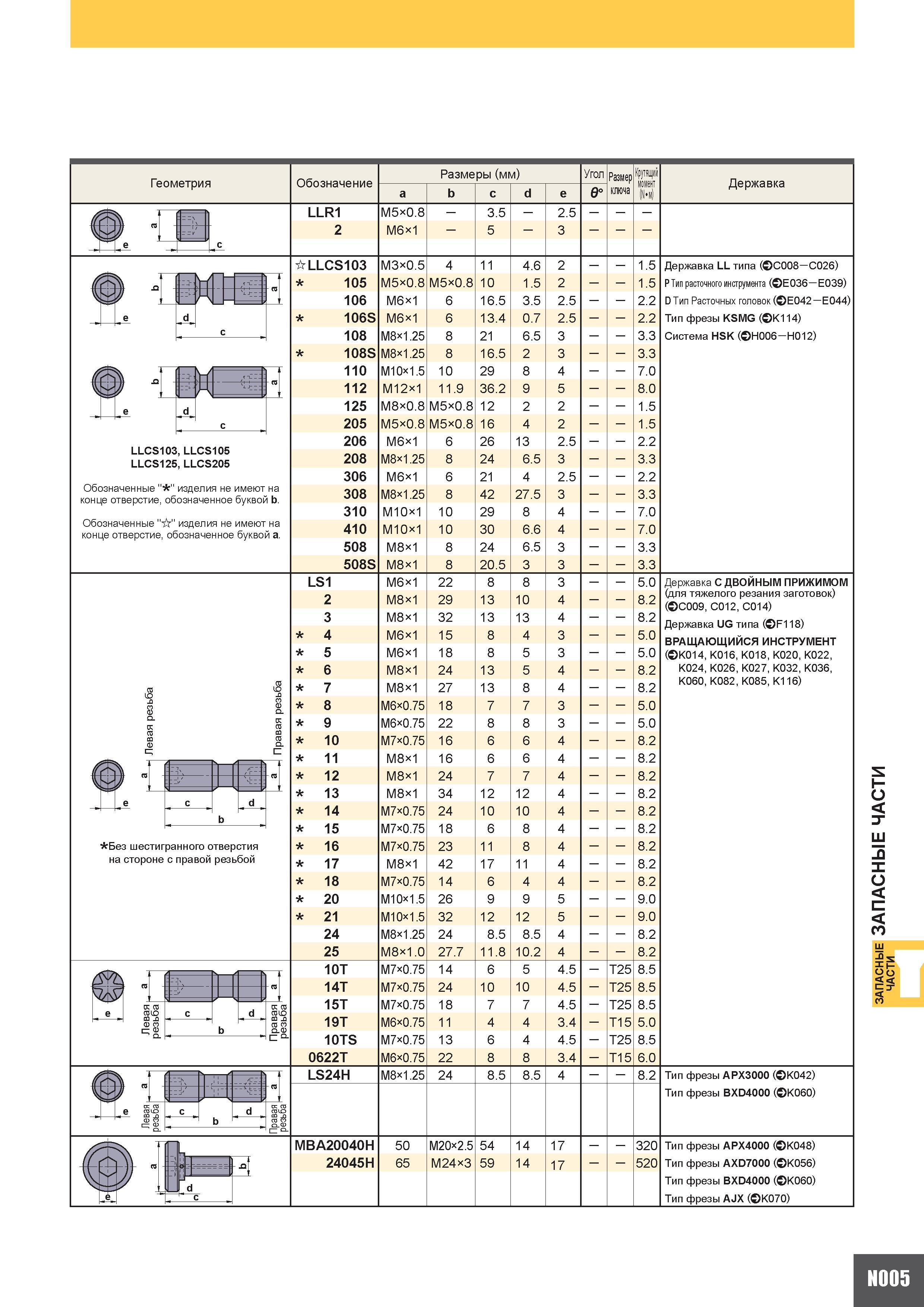

Геометрия Обозначение Размеры (мм) Угол Размер ключа Крутящий момент a b с d e 0 LLR1 M5x0.8 - 3.5 - 2.5 - 2 M6x1 - 5 - 3 - dLLCS103 M3x0.5 4 11 4.6 2 1.5 105 M5x0.8 M5x0.8 10 1.5 2 1.5 106 M6x1 6 16.5 3.5 2.5 2.2 106S M6x1 6 13.4 0.7 2.5 2.2 108 M8x1.25 8 21 6.5 3 3.3 108S M8x1.25 8 16.5 2 3 3.3 110 M10x1.5 10 29 8 4 7.0 112 M12x1 11.9 36.2 9 5 8.0 125 M8x0.8 M5x0.8 12 2 2 1.5 205 M5x0.8 M5x0.8 16 4 2 1.5 206 M6x1 6 26 13 2.5 2.2 208 M8x1.25 8 24 6.5 3 3.3 306 M6x1 6 21 4 2.5 2.2 308 M8x1.25 8 42 27.5 3 3.3 310 M10x1 10 29 8 4 7.0 410 M10x1 10 30 6.6 4 7.0 508 M8x1 8 24 6.5 3 3.3 508S M8x1 8 20.5 3 3 3.3 LS1 M6x1 22 8 8 3 5.0 2 M8x1 29 13 10 4 8.2 3 M8x1 32 13 13 4 8.2 4 M6x1 15 8 4 3 5.0 5 6 7 M6x1 M8x1 M8x1 18 24 27 8 13 13 5 5 8 3 4 4 5.0 8.2 8.2 8 M6x0.75 18 7 7 3 5.0 9 M6x0.75 22 8 8 3 5.0 10 M7x0.75 16 6 6 4 8.2 11 12 13 M8x1 M8x1 M8x1 16 24 34 6 7 12 6 7 12 4 4 4 8.2 8.2 8.2 14 M7x0.75 24 10 10 4 8.2 15 M7x0.75 18 6 8 4 8.2 16 M7x0.75 23 11 8 4 8.2 17 M8x1 42 17 11 4 8.2 18 M7x0.75 14 6 4 4 8.2 20 M10x1.5 26 9 9 5 9.0 21 M10x1.5 32 12 12 5 9.0 24 M8x1.25 24 8.5 8.5 4 8.2 25 M8x1.0 27.7 11.8 10.2 4 8.2 10T M7x0.75 14 6 5 4.5 - T25 8.5 14T M7x0.75 24 10 10 4.5 - T25 8.5 15T M7x0.75 18 7 7 4.5 - T25 8.5 19T M6x0.75 11 4 4 3.4 - T15 5.0 10TS M7x0.75 13 6 4 4.5 - T25 8.5 0622T M6x0.75 22 8 8 3.4 - T15 6.0 LS24H M8x1.25 24 8.5 8.5 4 8.2 MBA20040H 50 M20x2.5 54 14 17 320 24045H 65 M24x3 59 14 17 520 Державка LLCS103 LLCS105 LLCS125 LLCS205 Обозначенные изделия не имеют на конце отверстие обозначенное буквой b. Обозначенные "d" изделия не имеют на конце отверстие обозначенное буквой a. Державка LL типа ( C008- C026) P Тип расточного инструмента ( E036- E039) D Тип Расточных головок ( E042-E044) Тип фрезы KSMG ( K114) Система HSK ( H006-H012) Без шестигранного отверстия на стороне с правой резьбой Державка С ДВОЙНЫМ ПРИЖИМОМ (для тяжелого резания заготовок) ( C009 C012 C014) Державка UG типа ( F118) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ( K014 K016 K018 K020 K022 K024 K026 K027 K032 K036 K060 K082 K085 K116) яа аб вь ез яа аб вь аз ре Тип фрезы APX3000 ( K042) Тип фрезы BXD4000 ( K060) Тип фрезы APX4000 ( K048) Тип фрезы AXD7000 ( K056) Тип фрезы BXD4000 ( K060) Тип фрезы AJX ( K070) d с d e с b 5 ЗАПАСНЫЕ ЗАПАСНЫЕ ЧАСТИ ЧАСТИ
