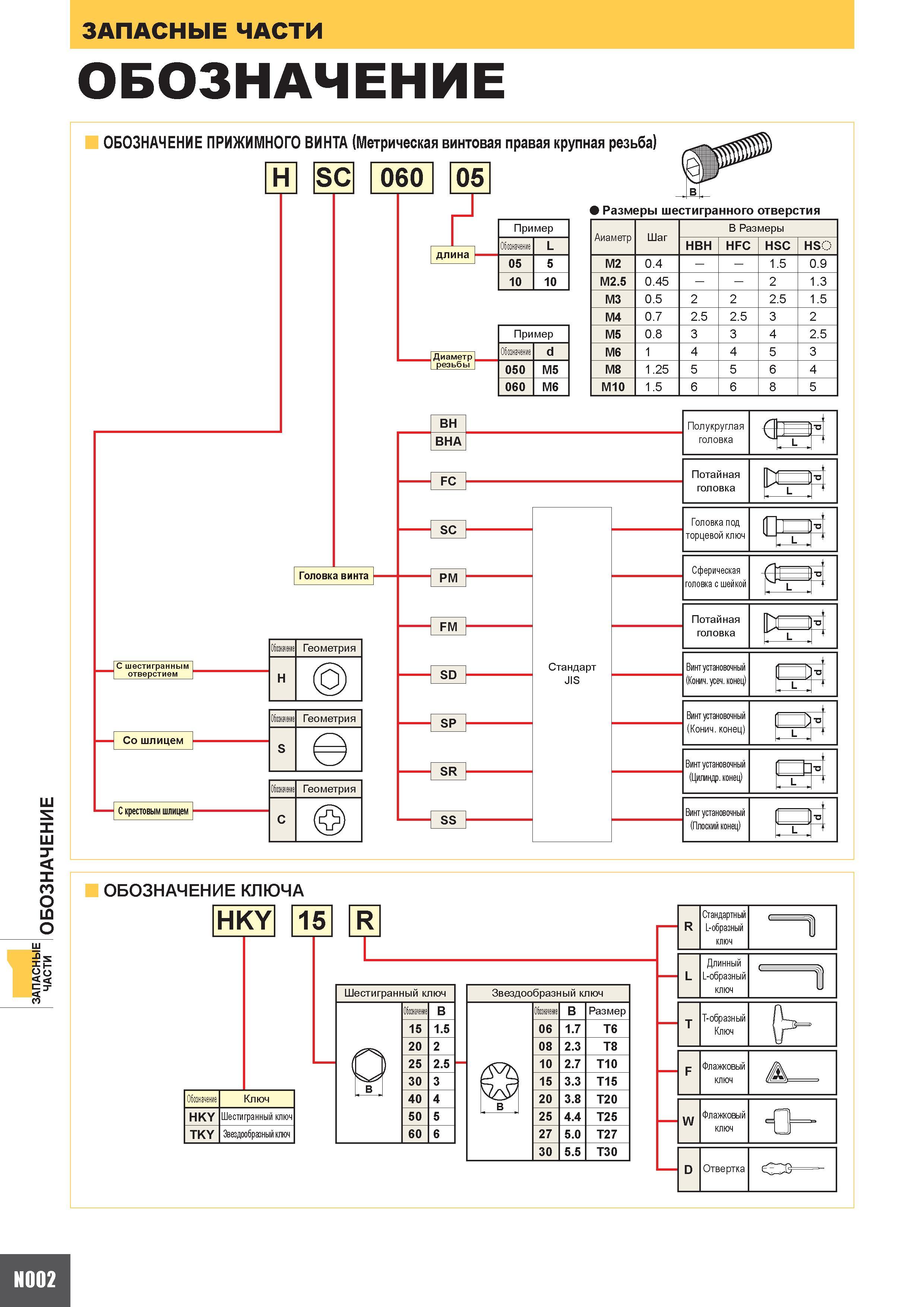

ЗАПАСНЫЕ ЧАСТИ ОБОЗНАЧЕНИЕ ОБОЗНАЧЕНИЕ ПРИЖИМНОГО ВИНТА (Метрическая винтовая правая крупная резьба) H SC 060 05 X Размеры шестигранного отверстия длина Пример Диаметр резьбы BH Обозначение L 05 5 10 10 Пример Обозначение d 050 M5 060 M6 Аиаметр Шаг B Размеры HBH HFC HSC HSO M2 0.4 1.5 0.9 M2.5 0.45 2 1.3 M3 0.5 2 2 2.5 1.5 M4 0.7 2.5 2.5 3 2 M5 0.8 3 3 4 2.5 M6 1 4 4 5 3 M8 1.25 5 5 6 4 M10 1.5 6 6 8 5 Головка винта IС шестигранным отверстием Со шлицем С крестовым шлицем Обпей Геометрия H Обпей Геометрия S Обпей Геометрия C BHA FC SC PM FM SD SP Стандарт JIS SR SS ОБОЗНАЧЕНИЕ КЛЮЧА HKY 15 R Обозначение Ключ HKY Шестигранный ключ TKY Звездообразный ключ Шестигранный ключ Обозначение B 15 1.5 20 2 25 2.5 30 3 40 4 50 5 60 6 Звездообразный ключ Обозначение B Размер 06 1.7 T6 08 2.3 T8 10 2.7 T10 о 15 3.3 T15 B 20 3.8 T20 25 4.4 T25 27 5.0 T27 30 5.5 T30 Полукруглая головка Потайная головка Головка под торцевой ключ Сферическая головка с шейкой Потайная головка Винт установочный (Конич. усеч. конец) Винт установочный (Конич. конец) Винт установочный (Цилиндр. конец) Винт установочный (Плоский конец) В R Стандартный L-образный ключ 1 Длинный L L-образный ключ 1 T Т-образный Ключ (г F Флажковый ключ А W Флажковый ключ ОН Отвертка D '-'О L
