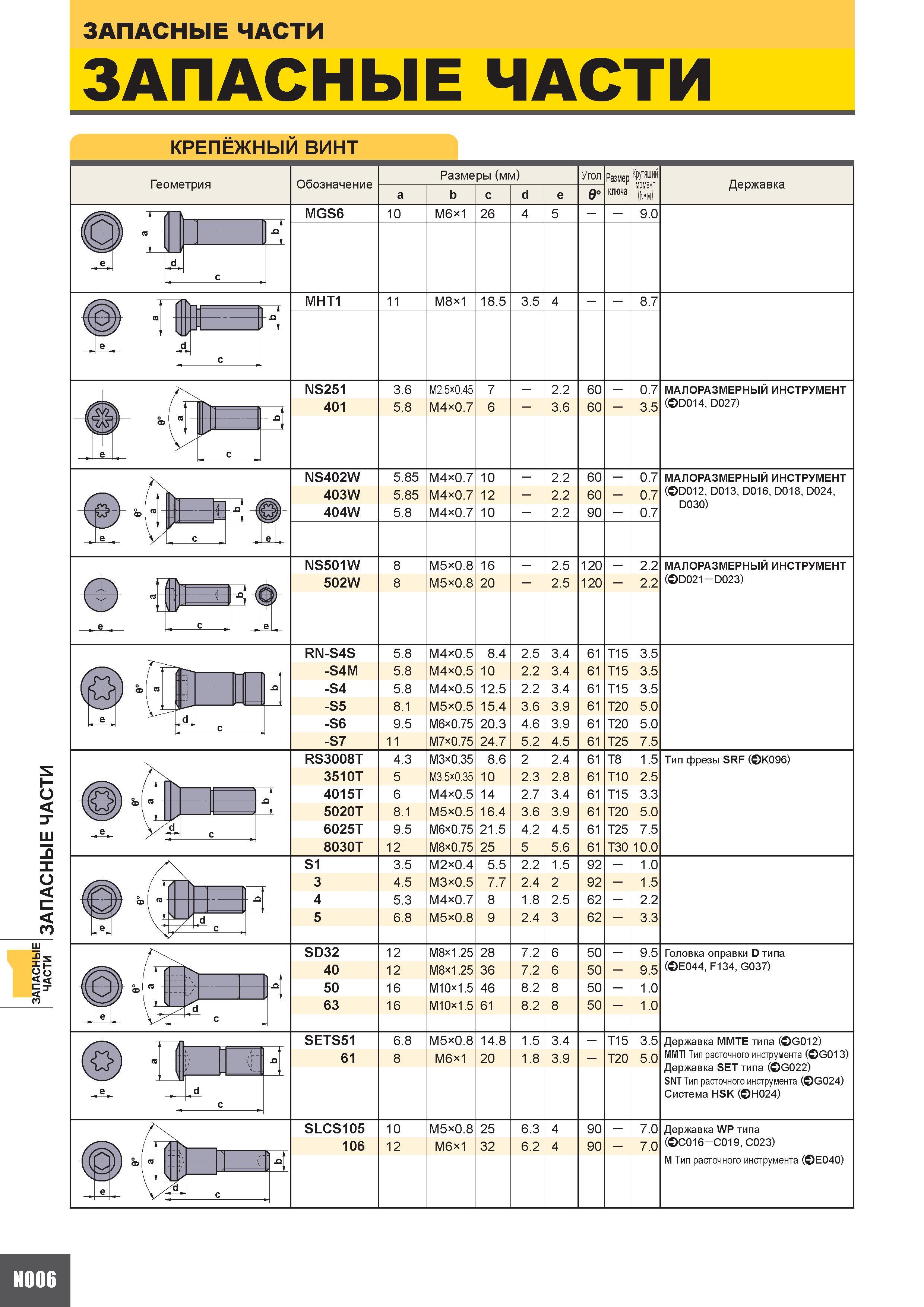

ЗАПАСНЫЕ ЧАСТИ ЗАПАСНЫЕ ЧАСТИ крепежный винт Обозначение Размеры (мм) Угол Размер ключа Крутящий момент (м) Державка a b с d e 0 MGS6 10 M6x1 26 4 5 9.0 MHT1 11 M8x1 18.5 3.5 4 8.7 NS251 3.6 M2.5x0.45 7 - 2.2 60 - 0.7 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ 401 5.8 M4x0.7 6 - 3.6 60 - 3.5 ( D014 D027) NS402W 5.85 M4x0.7 10 - 2.2 60 - 0.7 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ 403W 5.85 M4x0.7 12 - 2.2 60 - 0.7 ( D012 D013 D016 D018 D024 D030) 404W 5.8 M4x0.7 10 - 2.2 90 - 0.7 NS501W 8 M5x0.8 16 - 2.5 120 - 2.2 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ 502W 8 M5x0.8 20 - 2.5 120 - 2.2 ( D021 -D023) RN-S4S 5.8 M4x0.5 8.4 2.5 3.4 61 T15 3.5 -S4M 5.8 M4x0.5 10 2.2 3.4 61 T15 3.5 -S4 5.8 M4x0.5 12.5 2.2 3.4 61 T15 3.5 -S5 8.1 M5x0.5 15.4 3.6 3.9 61 T20 5.0 -S6 9.5 M6x0.75 20.3 4.6 3.9 61 T20 5.0 -S7 11 M7x0.75 24.7 5.2 4.5 61 T25 7.5 RS3008T 4.3 M3x0.35 8.6 2 2.4 61 T8 1.5 Тип фрезы SRF ( K096) 3510T 5 M3.5x0.35 10 2.3 2.8 61 T10 2.5 4015T 6 M4x0.5 14 2.7 3.4 61 T15 3.3 5020T 8.1 M5x0.5 16.4 3.6 3.9 61 T20 5.0 6025T 9.5 M6x0.75 21.5 4.2 4.5 61 T25 7.5 8030T 12 M8x0.75 25 5 5.6 61 T30 10.0 S1 3.5 M2x0.4 5.5 2.2 1.5 92 - 1.0 3 4.5 M3x0.5 7.7 2.4 2 92 - 1.5 4 5.3 M4x0.7 8 1.8 2.5 62 - 2.2 5 6.8 M5x0.8 9 2.4 3 62 - 3.3 SD32 12 M8x1.25 28 7.2 6 50 - 9.5 Головка оправки D типа 40 12 M8x1.25 36 7.2 6 50 - 9.5 ( E044 F134 G037) 50 16 M10x1.5 46 8.2 8 50 - 1.0 63 16 M10x1.5 61 8.2 8 50 - 1.0 SETS51 6.8 M5x0.8 14.8 1.5 3.4 - T15 3.5 Державка MMTE типа ( G012) 61 8 M6x1 20 1.8 3.9 - T20 5.0 MMTI Тип расточного инструмента ( G013) Державка SET типа ( G022) SNT Тип расточного инструмента ( G024) Система HSK ( H024) SLCS105 10 M5x0.8 25 6.3 4 90 - 7.0 Державка WP типа 106 12 M6x1 32 6.2 4 90 - 7.0 ( C016-C019 C023) M Тип расточного инструмента ( E040) Геометрия S А d с о X А 1 о 5 с с
