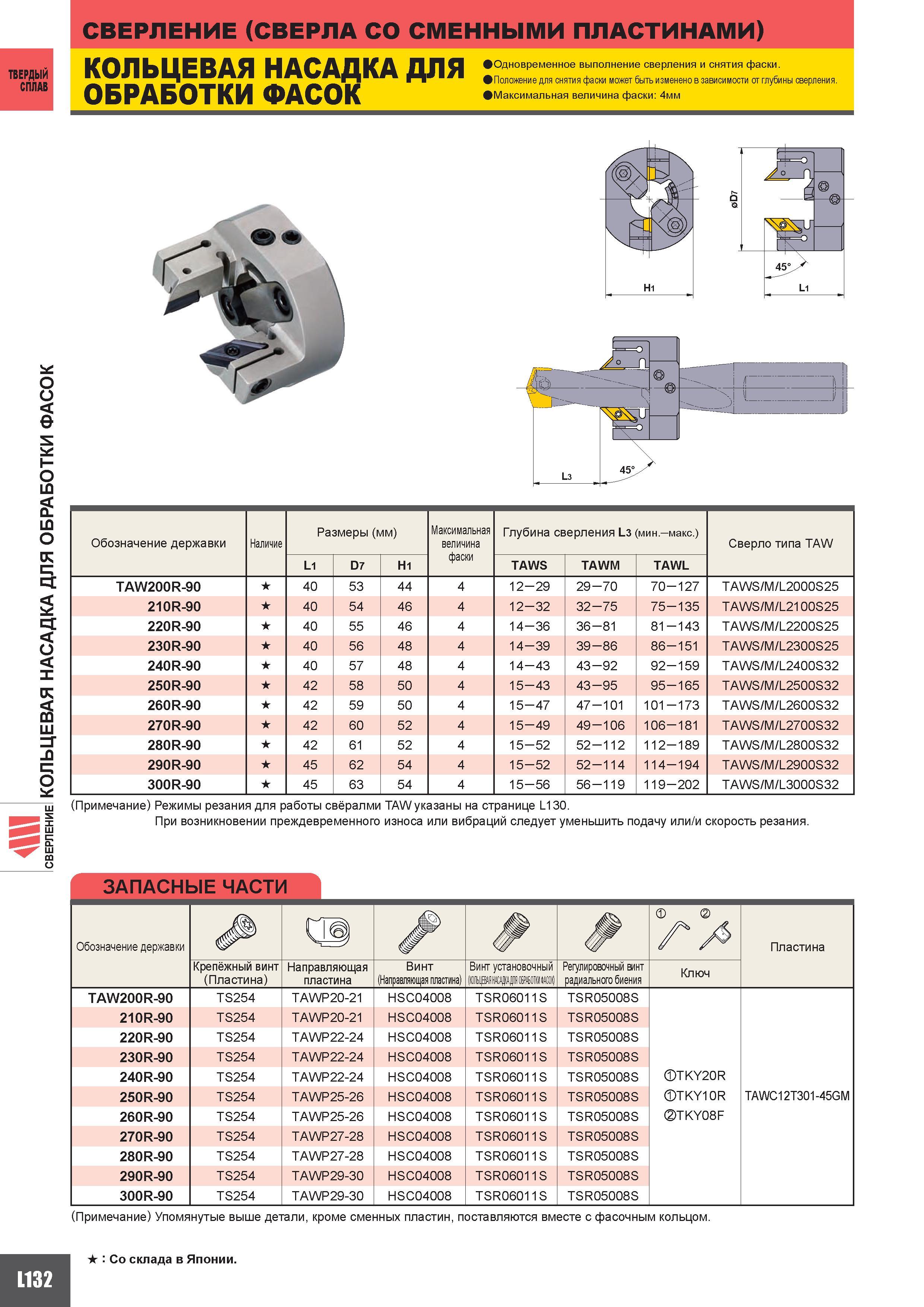

ТВЕРДЫЙ СПЛАВ СВЕРЛЕНИЕ (СВЕРЛА СО СМЕННЫМИ ПЛАСТИНАМИ) Одновременное выполнение сверления и снятия фаски. bj Положение для снятия фаски может быть изменено в зависимости от глубины сверления. Максимальная величина фаски 4мм е S 3 с О К 5 2 Обозначение державки Наличие Размеры (мм) Максимальная величина фаски Глубина сверления L3 (мин .-макс.) Сверло типа TAW L1 D7 H1 TAWS TAWM TAWL TAW200R-90 40 53 44 4 12 - 29 29-70 70 -127 TAWS M L2000S25 210R-90 40 54 46 4 12 - 32 32-75 75 -135 TAWS M L2100S25 220R-90 40 55 46 4 14 - 36 36-81 81 -143 TAWS M L2200S25 230R-90 40 56 48 4 14 - 39 39-86 86 -151 TAWS M L2300S25 240R-90 40 57 48 4 14 - 43 43 - 92 92 -159 TAWS M L2400S32 250R-90 42 58 50 4 15 - 43 43 - 95 95 -165 TAWS M L2500S32 260R-90 42 59 50 4 15 - 47 47 -101 101 -173 TAWS M L2600S32 270R-90 42 60 52 4 15 - 49 49 -106 106 -181 TAWS M L2700S32 280R-90 42 61 52 4 15 - 52 52 -112 112 -189 TAWS M L2800S32 290R-90 45 62 54 4 15 - 52 52 -114 114 -194 TAWS M L2900S32 300R-90 45 63 54 4 15 - 56 56 -119 119 -202 TAWS M L3000S32 (Примечание) Режимы резания для работы свёралми TAW указаны на странице L130. При возникновении преждевременного износа или вибраций следует уменьшить подачу или и скорость резания. ЗАПАСНЫЕ ЧАСТИ Обозначение державки та x ГА Пластина Крепёжный винт (Пластина) Направляющая пластина Винт (Направляющая пластина) Винт установочный (КОЛЬЦЕВАЯ ИДОР ИИ ФАСОК) Регулировочный винт радиального биения Ключ TAW200R-90 TS254 TAWP20-21 HSC04008 TSR06011S TSR05008S 210R-90 TS254 TAWP20-21 HSC04008 TSR06011S TSR05008S 220R-90 TS254 TAWP22-24 HSC04008 TSR06011S TSR05008S 230R-90 TS254 TAWP22-24 HSC04008 TSR06011S TSR05008S 240R-90 TS254 TAWP22-24 HSC04008 TSR06011S TSR05008S TKY20R 250R-90 TS254 TAWP25-26 HSC04008 TSR06011S TSR05008S TKY10R TAWC12T301-45GM 260R-90 TS254 TAWP25-26 HSC04008 TSR06011S TSR05008S TKY08F 270R-90 TS254 TAWP27-28 HSC04008 TSR06011S TSR05008S 280R-90 TS254 TAWP27-28 HSC04008 TSR06011S TSR05008S 290R-90 TS254 TAWP29-30 HSC04008 TSR06011S TSR05008S 300R-90 TS254 TAWP29-30 HSC04008 TSR06011S TSR05008S (Примечание) Упомянутые выше детали кроме сменных пластин поставляются вместе с фасочным кольцом. Со склада в Японии. L132
