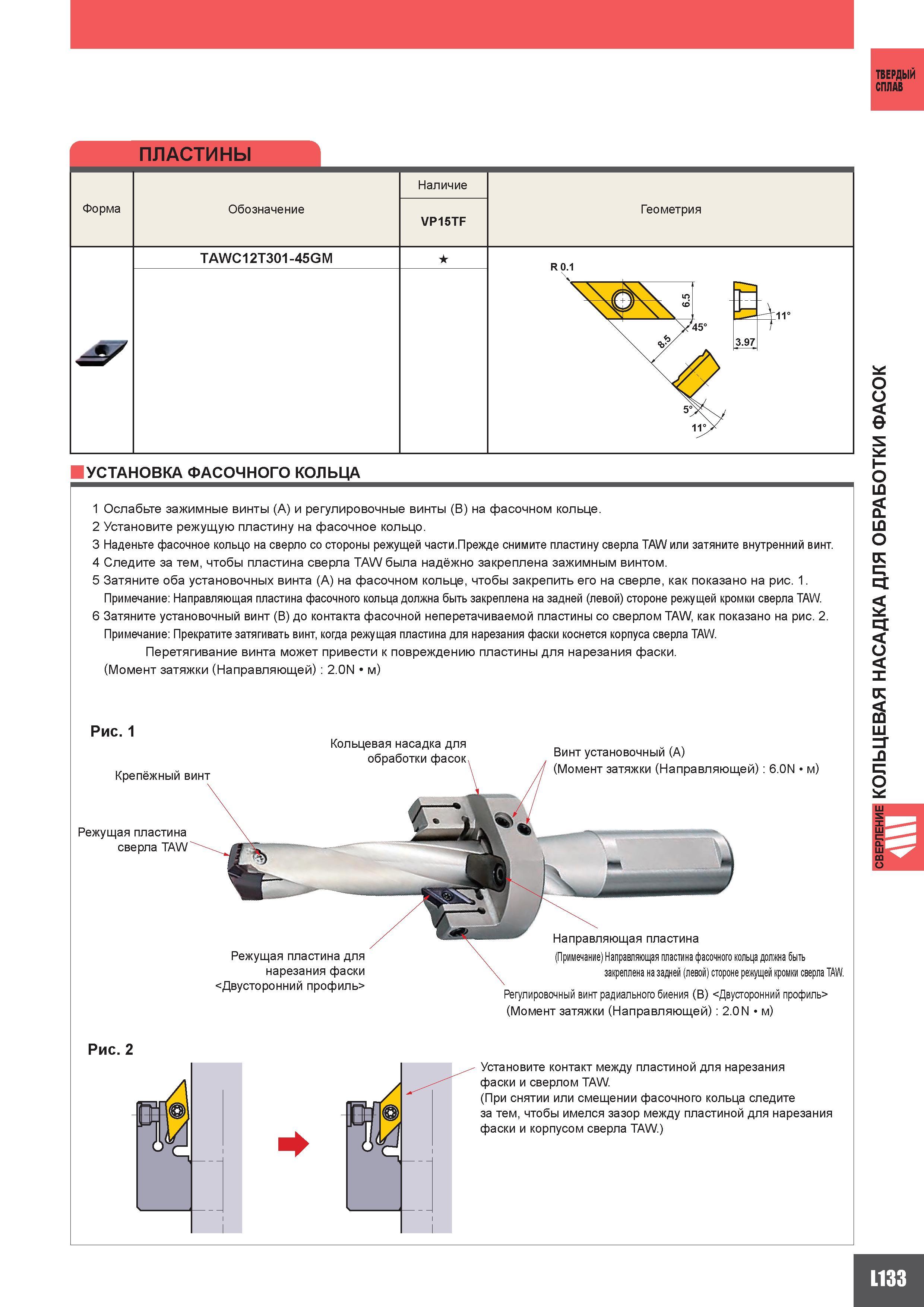

ТВЕРДЫЙ СПЛАВ ПЛАСТИНЫ Форма Обозначение Наличие VP15TF Геометрия TAWC12T301-45GM R 0.1 УСТАНОВКА ФАСОЧНОГО КОЛЬЦА 1 Ослабьте зажимные винты (A) и регулировочные винты (B) на фасочном кольце. 2 Установите режущую пластину на фасочное кольцо. 3 Наденьте фасочное кольцо на сверло стороны режущей части.Прежде снимите пластину сверла TAW или затяните внутренний винт. 4 Следите за тем чтобы пластина сверла TAW была надёжно закреплена зажимным винтом. 5 Затяните оба установочных винта (A) на фасочном кольце чтобы закрепить его на сверле как показано на рис. 1. Примечание Направляющая пластина фасочного кольца должна быть закреплена на задней (левой) стороне режущей кромки сверла TAW. 6 Затяните установочный винт (B) до контакта фасочной неперетачиваемой пластины сверлом TAW как показано на рис. 2. Примечание Прекратите затягивать винт когда режущая пластина для нарезания фаски коснется корпуса сверла TAW. Перетягивание винта может привести к повреждению пластины для нарезания фаски. (Момент затяжки (Направляющей) 2.0N/м) Рис. 1 Кольцевая насадка для обработки фасок Крепёжный винт Режущая пластина сверла TAW Винт установочный (A) (Момент затяжки (Направляющей) 6.0N/м) Режущая пластина для нарезания фаски Двусторонний профиль Направляющая пластина (Примечание) Направляющая пластина фасочного кольца должна быть закреплена на задней (левой) стороне режущей кромки сверла TAW Регулировочный винт радиального биения (B) Двусторонний профиль (Момент затяжки (Направляющей) 2.0N/м) Рис. 2 Установите контакт между пластиной для нарезания фаски и сверлом TAW. (При снятии или смещении фасочного кольца следите за тем чтобы имелся зазор между пластиной для нарезания фаски и корпусом сверла TAW.) L133 сверление КОЛЬЦЕВАЯ НАСАДКА ДЛЯ ОБРАБОТКИ ФАСОК
